उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: YSVC-600
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: 38000 USD
पैकेजिंग विवरण: लकड़ी का पैकेज
प्रसव के समय: 3 दिन से 7 दिन
भुगतान शर्तें: डी/पी, एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 100
कार्य क्षेत्र: |
350 x350 मिमी (अनुकूलन योग्य बड़े आकार) |
पीसीबी मोटाई: |
0.3 ~ 3.5 मिमी |
बॉक्स पैरामीटर: |
3HP-5HP |
सेंसर स्विच ब्रांड: |
पैनासोनिक जापान |
सर्वो मोटर ब्रांड: |
पैनासोनिक जापान |
पेंच ब्रांड: |
ताइवान टीबीआई ग्राइंडिंग ग्रेड |
मशीन वजन: |
840 किग्रा |
सुरक्षा झंझरी: |
ताइवान |
संपीड़ित हवा: |
0.4-0.6 एमपीए (फिल्टर के साथ) |
कार्य क्षेत्र: |
350 x350 मिमी (अनुकूलन योग्य बड़े आकार) |
पीसीबी मोटाई: |
0.3 ~ 3.5 मिमी |
बॉक्स पैरामीटर: |
3HP-5HP |
सेंसर स्विच ब्रांड: |
पैनासोनिक जापान |
सर्वो मोटर ब्रांड: |
पैनासोनिक जापान |
पेंच ब्रांड: |
ताइवान टीबीआई ग्राइंडिंग ग्रेड |
मशीन वजन: |
840 किग्रा |
सुरक्षा झंझरी: |
ताइवान |
संपीड़ित हवा: |
0.4-0.6 एमपीए (फिल्टर के साथ) |

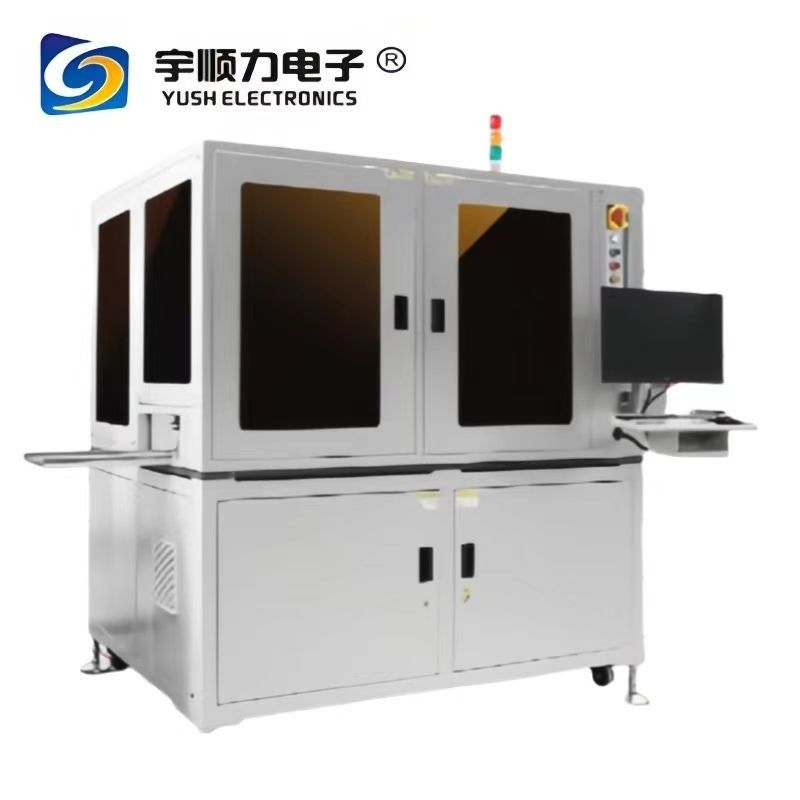

YSVC-600 (चार-अक्ष सटीक पीसीबी रूटर Depanleing मशीन)
विवरण:
|
काम करने का आकार |
कार्यक्षेत्र |
350 X350 मिमी (अनुकूलित बड़े आकार) |
|
पीसीबी मोटाई |
0.3~3.5 मिमी |
|
|
हार्डवेयर का ब्रांड |
अपशिष्ट संग्रह के तरीके |
धूल संकलन बॉक्स |
|
धूल एकत्र करने की विधि |
ऊपरी या निचली वैक्यूम |
|
|
धूल संग्रह |
ऊपरी वैक्यूम 2HP-3HP/नीचे वैक्यूम |
|
|
बॉक्स पैरामीटर |
3HP-5HP |
|
|
सेंसर स्विच ब्रांड |
पैनासोनिक जापान |
|
|
सर्वो मोटर का ब्रांड |
पैनासोनिक जापान |
|
|
इलेक्ट्रोस्टैटिक आयन पवन बंदूक का ब्रांड |
ताइवान |
|
|
गाइडवे ब्रांड |
ताइवान का पीएमआई |
|
|
पेंच का ब्रांड |
ताइवान टीबीआई पीसने का ग्रेड |
|
|
सीसीडी कैमरा ब्रांड |
जर्मनी BASLER |
|
|
स्पिंडल ब्रांड |
जापान नकानिश |
|
|
कंप्यूटर होस्ट ब्रांड |
ASUS ब्रांड होस्ट |
|
|
मशीन का वजन |
840 किलो |
|
|
सुरक्षा ग्रिड |
ताइवान |
|
|
विद्युत |
विद्युत आपूर्ति |
AC220/380V50/60HZ तीन चरण |
|
संपीड़ित हवा |
0.4-0.6 एमपीए (फिल्टर के साथ) |
|
|
परिचालन |
चीनी/अंग्रेजी वैकल्पिक |
|
|
प्रणाली |
||
|
सॉफ्टवेयर नियंत्रण विधि |
पीसी+ औद्योगिक नियंत्रण प्रणाली नियंत्रण |
|
|
प्रोग्रामिंग विधियाँ |
कंप्यूटर प्रोग्रामिंग, एओआई स्कैनिंग और संपादन कार्यक्रम तेज और अधिक सटीक |
|
|
चेतावनी प्रकाश |
तीन रंग ध्वनि और प्रकाश अलार्म (सामान्य कार्य, परीक्षण के लिए प्रतीक्षा, दोष अलार्म) |
|
|
दोष अलार्म के साथः वायु दबाव अस्थिरता, अवरुद्ध, टक्कर |
||
|
सुरक्षित उत्पादन |
उत्पादन आदेश मोड उत्पादन, चार स्तर पासवर्ड सुरक्षा (स्वचालित, मैनुअल, सेंसर सुरक्षा, आदि) |
|
|
तकनीकी मापदंड |
सांख्यिकी कार्य |
सांख्यिकी कार्य के साथ दोनों बाएं और दाएं बोर्ड |
|
सूचना प्रबंधन कार्य |
उपकरण और सूचना प्रबंधन को सुचारू रूप से जोड़ने के लिए एमईएस सूचना प्रणाली का समर्थन, ओपन ईथरनेट इंटरफेस और टीसीपी/आईपी नेटवर्क संचार प्रोटोकॉल का समर्थन करता है,और आवश्यक संबंधित सॉफ्टवेयर और कार्यक्रम; बार कोड फ़ंक्शन पोर्ट खोलें. |
|
|
एक्स.वाई, जेड, अक्ष ड्राइव |
सर्वो मोटर + पेंच, गाइड रेल |
|
|
कार्यतालिका इनपुट और आउटपुट विधियाँ |
सर्वो मोटर + पेंच, गाइड रेल |
|
|
उत्पाद आवश्यकताओं काटना |
बाएं और दाएं कार्य तालिकाओं एक ही समय में विभिन्न उत्पादों को अलग कर सकते हैं |
|
|
काटने की ऊंचाई की आवश्यकताएं |
बाएं और दाएं कार्यपत्रक एक ही समय में विभिन्न ऊंचाइयों और उत्पादों को अलग कर सकते हैं |
|
|
मार्क बिंदु की पहचान की आवश्यकताएं |
विभिन्न आकारों के मार्क बिंदुओं की पहचान की जा सकती है, और प्रत्येक विभाजन से पहले मार्क बिंदुओं को स्वतंत्र रूप से सेट किया जा सकता है। |
|
|
एलईडी एपर्चर की आवश्यकताएं |
एलईडी एपर्चर चमक सॉफ्टवेयर में समायोजित किया जा सकता है |
|
|
कैमरा |
सॉफ्टवेयर नियंत्रित कैमरा ऊपर और नीचे चलता है |
|
|
पीसीबी पोजिशनिंग और समायोजन विधियाँ |
सार्वभौमिक उपकरण, पोजिशनिंग पिन, उपकरण उपकरण |
|
|
पीसने का कटर व्यास रिंग |
0.8-3.0 मिमी |
|
|
पीसने वाले कटर का प्रबंधन |
सॉफ्टवेयर स्वचालित रूप से पीसीबी बोर्ड की मोटाई और कटर की कठोरता की लंबाई के अनुसार ऊंचाई को समायोजित कर सकता है ताकि कटर और मानक उपकरण का पता लगाने की सेवा जीवन का विस्तार किया जा सके. |
|
|
एमईएस डॉकिंग |
खुला एमईएस डॉकिंग पोर्ट फ़ंक्शन |
|
|
बार कोड स्कैन करें |
ओपन बार कोड स्कैन पोर्ट फ़ंक्शन |
|
|
काटने की गति |
0-100mm/S प्रति सेकंड समायोज्य |
|
|
कार्य तालिका |
दो काम की मेजें |
|
|
काटने का कार्य |
सीधे, घुमावदार, एल के आकार, यू के आकार में काट सकता है |
|
|
परेशानी शूटिंग |
सॉफ्टवेयर विफलता बिंदुओं का पता लगा सकता है, I/O पोर्ट का पता लगाने की क्षमता है और विस्तृत अलर्ट है |
|
|
सेवा |
मशीन की वारंटी 15 महीने है. हमारी बिक्री के बाद के बिंदु सुज़ौ, डोंगगुआन, संयुक्त राज्य अमेरिका, ब्राजील, ब्रिटेन, फ्रांस और तुर्की में हैं. हमारे विदेशी एजेंट होने के लिए आपका स्वागत है. |
|
बुनियादी विनिर्देशः
01. एक्स, वाई काटने की गतिः 0 ~ 100 मिमी/सेकंड
02. मशीन दोहराएँ सटीकताः ± 0.01 मिमी
03X, Y1, Y2 और Z नियंत्रण विधियाँ: औद्योगिक IPC और PC
04एक्स, वाई1, वाई2, जेड ड्राइव मोडः एसी फाइबर ऑप्टिक सर्वो मोटर
05मशीन संचालन और डेटा भंडारण: पीसी प्रणाली
06काटने की सटीकताः ± 0.05 मिमी
07. धुरी गतिः अधिकतम 60000rpm
08. होस्ट वोल्टेजः 220V 1ψ 50 / 60HZ
09वायु दबाव आपूर्तिः 4.5kg/cm2 से ऊपर
10बिजली की खपतः 1.8KVA
11धूल संग्रहः निचला धूल संग्रह (मानक) या ऊपरी धूल संग्रह
12धूल संकलक वोल्टेजः 220V (380V) 3ψ
13ऊपरी धूल संकलक का आकारः L650*W400*H1350mm
14धूल संकलक का आकारः L665*W635*H1650mm
मॉडल अंतरः
|
कार्यबेंच |
मॉडल |
विनिर्देश |
कार्य का आकार |
मशीन का आयाम W.D.H. |
शुद्ध भार |
|
डबल टेबल |
YSVC-600-AS |
मानक प्रकार |
350*350 मिमी |
1382*1056*1500 मिमी |
840 किलो |
|
डबल टेबल |
YSVC-600AW |
विस्तारित |
500*500 मिमी |
1682*1356*1500 मिमी |
940 किलो |
