उत्पाद विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: YUSHUNLI
प्रमाणन: CE
मॉडल संख्या: YSVC-650
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD1000~30000
पैकेजिंग विवरण: प्लाइवुड केस
प्रसव के समय: 5-7 कार्य दिवस
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 200sets / माह
रूटिंग क्षेत्र: |
300 x 350 मिमी |
अधिकतम पीसीबी मोटाई (मानक): |
2 मिमी |
स्थिरता स्थापित करना: |
2 स्टेशन |
पीसीबी लोडिंग / अनलोडिंग: |
स्वचालित |
अधिकतम पीसीबी मोटाई (विकल्प): |
6 मिमी |
पीसीबी सामग्री: |
ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। |
राउटर बिट व्यास: |
0.8 ~ 3.0 मिमी |
धुरी का मोटर: |
अधिकतम 60,000 आरपीएम |
repeatability: |
±0.01 मिमी |
रूटिंग क्षेत्र: |
300 x 350 मिमी |
अधिकतम पीसीबी मोटाई (मानक): |
2 मिमी |
स्थिरता स्थापित करना: |
2 स्टेशन |
पीसीबी लोडिंग / अनलोडिंग: |
स्वचालित |
अधिकतम पीसीबी मोटाई (विकल्प): |
6 मिमी |
पीसीबी सामग्री: |
ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। |
राउटर बिट व्यास: |
0.8 ~ 3.0 मिमी |
धुरी का मोटर: |
अधिकतम 60,000 आरपीएम |
repeatability: |
±0.01 मिमी |

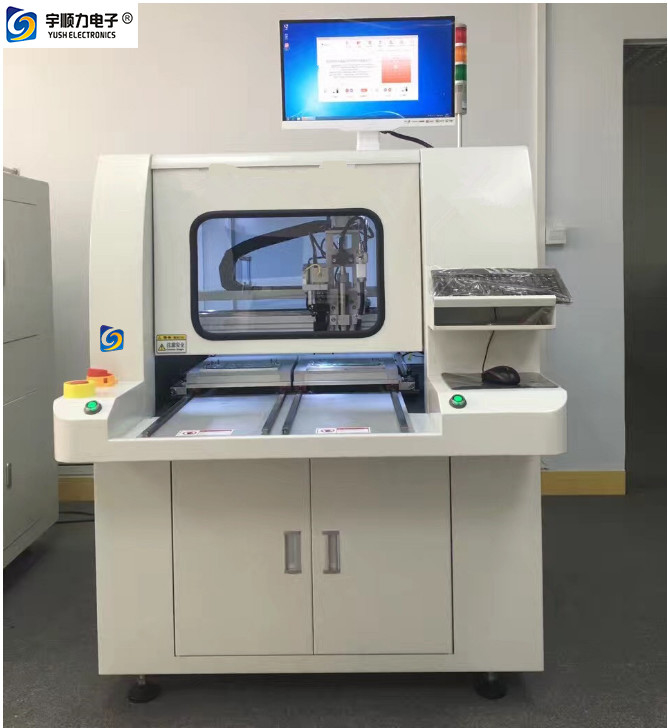

ग्लास एपॉक्सी, CEM1, CEM3, FR4 के लिए ऑफ-लाइन पीसीबी राउटर डिपैनलिंग मशीन
विशेषताएं:
YSVC-650 श्रृंखला एक दृश्य संरेखण स्वचालित पीसीबी हैरूटरमशीन, उच्च गति सीसीडी दृष्टि सुधार उपकरण से लैस है, विशेष रूप से सटीक और उच्च क्षमता वाले पीसीबी के लिएबोर्ड रूटिंगसंचालन, मोबाइल फोन, जीपीएस, पीडीए और मॉड्यूल और अन्य छोटे के लिए उपयुक्त पीसीबी बोर्डों में बांटा गया है।नाकानिशी जापानी सटीक धुरी का उपयोग करना (एएलएसओकर सकते हैंबीइग्राहकों की आवश्यकताओं के अनुसार चुना गया जर्मनी KAVO स्पिंडलआदि),बिनातनाव काटना,कट के बाद बोर्ड का किनारा हैनिर्बाध,साथउच्चा परिशुद्धि।
ए। आदेश चुनेंतरीकास्वत: काटने को प्राप्त करने के लिए
1. उत्पादन के लिए पीएमसी योजना के अनुसार, काटने की प्रक्रिया को उत्पादन मॉडल और मात्रा के साथ जोड़ा जाता है;
2. उन्नत उत्पादन और उत्पादन क्षमता के उद्भव से बचने के लिए स्पष्ट नहीं है;
3. गैर-उत्पादन प्रक्रिया में संशोधन से बचने के लिए;
4. लोगों और मशीनों को अलग करने के लिए।
बी। द्वि-आयामी कोड स्वचालित रूप से प्रोग्राम को पुनः प्राप्त करता है।
1. एक द्वि-आयामी कोड के नियम के माध्यम से सीधे कार्यक्रम में स्थानांतरित किया जा सकता है, सुविधाजनक, सरल, कोई त्रुटि नहीं;
2. उत्पाद बुद्धिमान स्विचिंग।
सी।सीसीडी स्कैनिंग समारोह.
1. उद्योग की अग्रणी पीसीबीए पूर्ण बोर्ड स्कैनिंग समारोह;
2. प्रोग्रामिंग समय को कम करें, रीयल-टाइम डिस्प्ले के पथ को काटने, सरल संशोधित करने में आसान।
डी. औद्योगिक 4.0-एमईएस प्रणाली
1. सर्वर डेटा स्वचालित रूप से पुनर्प्राप्त किया जाता है;
2. मशीन डेटा और उत्पादन अपलोड करेंआंकड़े;
3. उपकरण की स्थिति का वास्तविक समय का पता लगाना
विशिष्टता:
| वाईएसवीसी-650 ए | वाईएसवीसी-650 बी | वाईएसवीसी-650सी | |
| प्रकार | अकेले खड़े रहो | ||
| पोग्राम | इमेज प्रोसेसिंग सॉफ्टवेयर | ||
| रूटिंग क्षेत्र | 300 x 350 मिमी | 300 x 450 मिमी | 500 x450mm |
| अधिकतम पीसीबी मोटाई (मानक) | 2 मिमी | ||
| स्थिरता स्थापित करना | 2 स्टेशन | ||
| मैन-मशीन इंटरफेस | टचस्क्रीन औद्योगिक मॉनिटर + कीबोर्ड + माउस | ||
| पीसीबी लोडिंग / अनलोडिंग | स्वचालित | ||
| अधिकतम पीसीबी मोटाई (विकल्प) | 6 मिमी | ||
| पीसीबी सामग्री | ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। | ||
| राउटर बिट व्यास | 0.8 ~ 3.0 मिमी | ||
| repeatability | ± 0.01 मिमी | ||
| धुरी का मोटर | अधिकतम 60,000 आरपीएम | ||
| द्वार | ऑटो | ||
| विद्युत शक्ति | 3 चरण एसी 380V 50 हर्ट्ज | ||
| वायवीय | 0.5 एमपीए | ||
| राउटर का आकार (मिमी) | 1300*1100*1500mm | 1300*1350*1500mm | 1500*1350*1500mm |
| वज़न | 800 किलो | 850KG | 900KG |
| धूल कलेक्टर मॉडल | वीएफ-30एन | ||
| प्रकार | ऑफ लाइन | ||
| सॉफ्टवेयर संस्करण | बुनियादी / व्यावसायिक / अनुकूलित | ||
| काटने का कार्य | रैखिक, वृत्ताकार, U-वक्र, चाप, L-वक्र | ||
| दृश्य प्रणाली | दृश्य स्वचालित पोजिशनिंग सिस्टम | ||
| सटीकता काटना | ± 0.01 मिमी | ||
| एक्स, वाई, जेड अक्ष ड्राइव मोड | एसी सर्वो मोटर | ||
| एक्स, वाई, जेड अक्ष ड्राइव मोड | एसी सर्वो मोटर |
| एक्स, वाई अक्ष काटने की गति | 0-100 मिमी / एस |
| संचालन और डेटा | पीसी सिस्टर्म |
| ऑपरेशन इंटरफ़ेस | विंडोज 7 |
| वोल्टेज | 220 वी 50 हर्ट्ज 1ψ |
| शक्ति | 1500W |
| धूल कलेक्टर वोल्टेज | 380V 50HZ 3ψ |
| धूल कलेक्टर पावर | 2200w |
| धूल संग्रह विधि | डाउन डस्ट- कलेक्टर (मानक) या यूपी डस्ट-कलेक्टर (विकल्प) |
