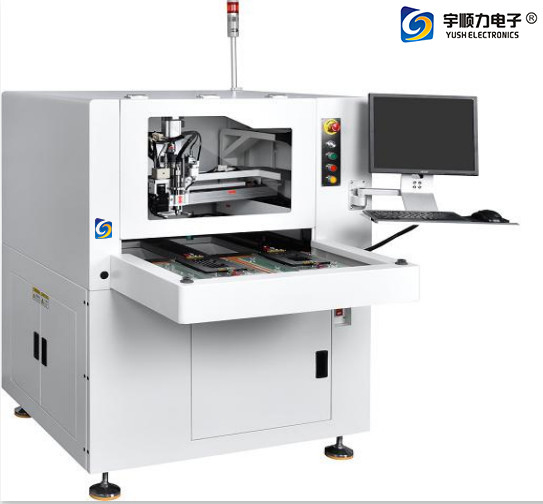

60000rpm दृश्य संरेखण ऑफ़लाइन पीसीबी Depaneling रूटर

60000आरपीएम 350 एक्स350 एमएम हाई-डेफिनिशन विजुअल एलाइनमेंट ऑटोमैटिक ऑफलाइन पीसीबी डिपेलिंग राउटर

ऑफ-लाइन पीसीबी डिपेनलिंग राउटर बुनियादी विनिर्देश:

01. एक्स, वाई काटने की गति: 0 ~ 100 मिमी / एस
02. मशीन दोहराव सटीकता: ± 0.01 मिमी
03. एक्स, वाई 1, वाई 2, जेड नियंत्रण विधियां: औद्योगिक आईपीसी और पीसी
04. एक्स, वाई1, वाई2, जेड ड्राइव मोड: एसी फाइबर ऑप्टिक सर्वो मोटर
05. मशीन संचालन और डेटा एसटोरेज: पीसी सिस्टम
06. सटीकता काटना: ± 0.05 मिमी
07. धुरी गति: अधिकतम 60000rpm
08. होस्ट वोल्टेज: 220V 1ψ 50 / 60HZ
09. वायु दाब आपूर्ति: 4.5kg/cm2 . से ऊपर
10. बिजली की खपत: 1.8 केवीए
11. धूल संग्रह: कम धूल संग्रह (मानक) या ऊपरी धूल संग्रह
12. धूल कलेक्टर वोल्टेज: 220V (380V) 3ψ
13. ऊपरी धूल कलेक्टर आकार: एल 650 * डब्ल्यू 400 * एच 1350 मिमी
14. धूल कलेक्टर आकार: L665 * W635 * H1650mm

डबल वाई-अक्ष कार्यक्षेत्र संरचना, बाएं और दाएं कार्यक्षेत्र सर्वो मोटर्स और स्क्रू गाइड द्वारा संचालित होते हैं;बाएँ और दाएँ कार्यक्षेत्र एक ही समय में विभिन्न उत्पादों को विभाजित कर सकते हैं, और बाएँ और दाएँ कार्यक्षेत्र एक ही समय में विभिन्न उत्पादों को अलग-अलग ऊँचाई के साथ विभाजित कर सकते हैं;यह छोटे बैचों के उत्पादन को पूरा कर सकता है, अत्यधिक दोहराव वाली क्रियाओं से बच सकता है और जिग्स को बदलने की बर्बादी, तेज प्रसंस्करण गति, उच्च उत्पादन क्षमता, मजबूत स्थिरता, प्रसंस्करण में बहुत सुधार करता है।

डबल वाई-अक्ष वर्कटेबल पीसीबी पिक-अप क्षेत्र झंझरी सुरक्षा सुविधाओं से सुसज्जित है, और काटने की प्रक्रिया के दौरान एक पारदर्शी सुरक्षात्मक आवरण है ताकि टूटे चाकू और उड़ने वाले चाकू से ऑपरेटर को आकस्मिक चोट से बचा जा सके, और व्यक्तिगत के लिए दोहरी सुरक्षा ऑपरेटर की सुरक्षा।

1. उच्च गति वाले आयातित मुख्य शाफ्ट का उपयोग बोर्ड को काटने और विभाजित करने के लिए किया जाता है, जो उच्च परिशुद्धता, कम जड़ता और तेज प्रतिक्रिया के साथ काटने के तनाव को बहुत कम करता है।

2. मिलिंग कटर डिटेक्शन सिस्टम, मिलिंग कटर की स्थिति की वास्तविक समय की निगरानी, ​​​​कटर के टूटने के बाद निरंतर संचालन को प्रभावी ढंग से रोकना, आदि।

3. ब्रांड-नई दृष्टि प्रणाली, समान रिंग प्रकाश स्रोत, चमक समायोजन समारोह के साथ, विभिन्न प्रकार के मार्क बिंदुओं को बेहतर ढंग से पहचाना जाता है, जो टिन, सोना-चढ़ाया हुआ, तांबा-चढ़ाया हुआ, टिन-स्प्रे और विभिन्न रंगों के विभिन्न पीसीबी के लिए उपयुक्त है। दृश्य संरेखण मुआवजा कार्यों से लैस।

4. सॉफ्टवेयर स्वचालित रूप से पीसीबी की मोटाई और मिलिंग कटर की कठोरता के अनुसार ऊंचाई को समायोजित कर सकता है ताकि मिलिंग कटर के सेवा जीवन का विस्तार किया जा सके।

ऊपरी और निचले धूल चूषण उपकरणों से लैस, काटने के बिंदुओं को सील करने के लिए इलेक्ट्रोस्टैटिक ब्रश का उपयोग करके, और एकल काटने वाले बिंदुओं के लिए स्वतंत्र रूप से वैक्यूम, धूल चूषण प्रभाव में काफी सुधार करता है।
