उत्पाद विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: YUSHUNLI
प्रमाणन: CE ISO
मॉडल संख्या: YS880
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD1000~80000
पैकेजिंग विवरण: प्लाइवुड केस
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 80sets / माह
सटीकता काटना: |
±0.08mm |
repeatability: |
±0.02मिमी |
अधिकतम कार्य सीमा: |
400mmx400mm |
पीसीबी काटना मोटाई: |
0.3 मिमी -6 मिमी |
स्पिंडल मोटर की अधिकतम गति: |
80000/मिनट |
उपकरण का आकार (एलएक्सडब्ल्यूएक्सएच) मिमी: |
1590x1330x1650mm |
उपकरण और वैक्यूम क्लीनर का कुल वजन: |
1000KG |
मार्क पॉइंट सभी प्रकार: |
गोल स्क्वायर |
उपकरण शक्ति: |
एसी220वी |
सटीकता काटना: |
±0.08mm |
repeatability: |
±0.02मिमी |
अधिकतम कार्य सीमा: |
400mmx400mm |
पीसीबी काटना मोटाई: |
0.3 मिमी -6 मिमी |
स्पिंडल मोटर की अधिकतम गति: |
80000/मिनट |
उपकरण का आकार (एलएक्सडब्ल्यूएक्सएच) मिमी: |
1590x1330x1650mm |
उपकरण और वैक्यूम क्लीनर का कुल वजन: |
1000KG |
मार्क पॉइंट सभी प्रकार: |
गोल स्क्वायर |
उपकरण शक्ति: |
एसी220वी |

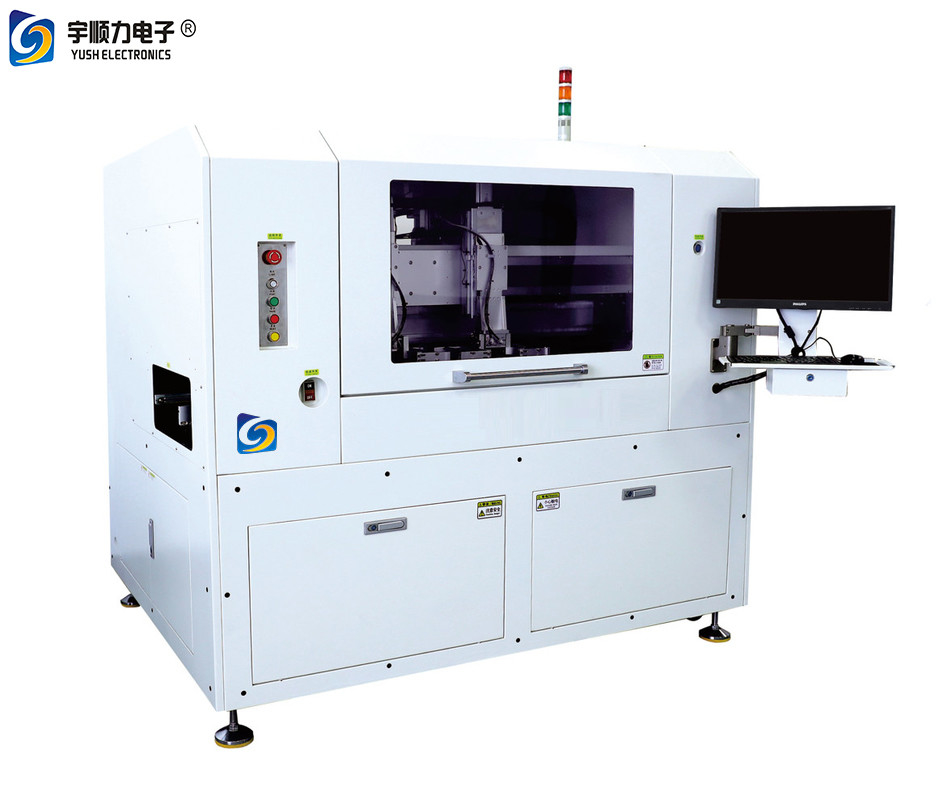

कम तनाव के साथ उच्च-सटीक ऑन-लाइन स्वचालित बोर्ड डिपेलिंग मशीन
उत्पाद परिचय- YS880 स्वचालित डिपेलिंग
मुख्य आवेदन क्षेत्र:
घरेलू उपकरण नियंत्रण, नई ऊर्जा उद्योग, 5G वाईफ़ाई मॉड्यूल, स्मार्ट फोन, स्मार्ट पहनने योग्य उपकरण, सटीक उपकरण, टैबलेट कंप्यूटर, स्मार्ट होम, चिकित्सा उपकरण, एयरोस्पेस, सैन्य उत्पाद, आदि।
उपकरण उपस्थिति और आकार:
पीसीबी काटना तनाव विश्लेषण
अधिकतम तनाव: -240 ～ 130 माइक्रो एन/मिमी
बहु-पैनल और उच्च परिशुद्धता पीसीबी काटने के लिए उपयुक्त,
संवेदनशील/नाजुक घटकों के सोल्डर फीट/बॉल्स में या उसके आस-पास धूल रहने का कारण होगा:
1. प्रवाहकीय धूल शॉर्ट सर्किट का कारण बनेगी।
2. गैर-प्रवाहकीय धूल समय के साथ हवा में नमी को अवशोषित करेगी और आंतरायिक सर्किट विफलता का कारण बनेगी।
3. संक्षारक धूल तांबे के सर्किट को नुकसान पहुंचाएगी।
मशीन डिजाइन विशेषताएं:
1. ऑन-लाइन स्वचालित बोर्ड डिपेनलिंग मशीन, स्वचालित बोर्ड फीडिंग, कटिंग और बोर्ड आउटपुट दक्षता में सुधार करते हैं और श्रम लागत को बचाते हैं
2. सटीकता और दक्षता काटने और गलत संचालन को रोकने के लिए सीसीडी कैमरा संरेखण प्रणाली से लैस
3. आयातित हाई-स्पीड स्पिंडल का उपयोग बोर्ड को काटने और अलग करने के लिए किया जाता है, जो काटने के तनाव को बहुत कम करता है, इसमें छोटी जड़ता और त्वरित प्रतिक्रिया होती है
4. संरचना डिजाइन में और बाहर डबल वर्किंग प्लेटफॉर्म, दक्षता काटने में सुधार;
5. नियंत्रण शाफ्ट विमानन एल्यूमीनियम से बना है, जो वजन में हल्का और कठोरता में मजबूत है
6. मानव कारकों, उच्च परिशुद्धता और मजबूत स्थिरता को कम करने के लिए स्वचालित उपकरण परिवर्तन समारोह और टूटे हुए उपकरण का पता लगाने के साथ सुसज्जित
7. मानक एमईएस या ईआरपी कनेक्शन पोर्ट, केंद्रीय डेटाबेस से रीयल-टाइम कनेक्शन
8. वैकल्पिक बारकोड कैमरा, बारकोड को स्वचालित रूप से स्कैन कर सकता है और डेटाबेस में प्रासंगिक जानकारी अपलोड कर सकता है
9. सिस्टम: विंडोज7
YS 880AT डिपेनलिंग मशीन के तकनीकी पैरामीटर:
| मद | वाईएस880एटी |
| प्रभावी काटने का आकार | डबल वर्किंग प्लेटफॉर्म, सिंगल वर्किंग प्लेटफॉर्म की अधिकतम वर्किंग रेंज 400 मिमी * 400 मिमी |
| धूल संग्रह विधि | अपर डस्ट कलेक्टर या लोअर डस्ट कलेक्टर का फिल्टर बैग एंटी-स्टैटिक, विस्फोट-प्रूफ सामग्री और फुलप्रूफ डिवाइस से बना होता है।जब धूल एक निश्चित स्तर तक पहुंच जाती है, और फ़िल्टरिंग सटीकता 0.0001 है, तो सॉफ़्टवेयर स्वचालित रूप से अलार्म का संकेत देगा। |
| स्पिंडल काटना | जर्मन साइकोटेक (ईएसडी) गति: 80,000 आरपीएम समायोज्य (अच्छा स्थायित्व) एयर कूलिंग |
| मिलिंग कटर विधि बदलें | मशीन के अंदर मिलिंग कटर जीवन निगरानी है, और मशीन स्वचालित रूप से मिलिंग कटर के प्रतिस्थापन को पूरा कर सकती है।लाभ: मशीन स्वचालित रूप से पूरी हो जाती है, जो काम की चोटों और गलत संचालन से बच सकती है, कार्य कुशलता में सुधार कर सकती है, और मिलिंग कटर का उपयोग कई वर्गों में किया जा सकता है |
| टूटे हुए चाकू का पता लगाना | टूटे हुए टूल डिटेक्शन सिस्टम से लैस |
| कार्यक्षेत्र मोड | पैनासोनिक सर्वो मोटर + सटीक ग्राउंड स्क्रू + सटीक स्लाइड सुनिश्चित करें कि उपकरण में उच्च परिशुद्धता, उत्कृष्ट स्थिरता और बेहतर स्थायित्व है |
| सर्वो मोटर ब्रांड | जापान मत्सुशिता |
| सीओम्प्यूटरएसप्रणाली | ताइवान के औद्योगिक कंप्यूटर और WIN7 वास्तविक प्रणाली का उपयोग करें |
| स्टेटिक एलिमिनेटर | श्नाइडरफ्रांस |
| सूचना प्रबंधन समारोह | उपकरण और सूचना प्रबंधन के बीच निर्बाध कनेक्शन का एहसास करने के लिए एमईएस सूचना प्रणाली का समर्थन करें;मुक्त खुला ईथरनेट इंटरफेस, और टीसीपी/आईपी नेटवर्क संचार प्रोटोकॉल, और आवश्यक संबंधित सॉफ्टवेयर और कार्यक्रमों का समर्थन;फ्री ओपन बार कोड फंक्शन पोर्ट. |
| सीसीडी कैमरा संरचना डिजाइन | फ्लाइंग कैमरा संरचना (बाएं और दाएं प्लेटफॉर्म को विभिन्न उत्पादों में विभाजित किया जा सकता है, और विभिन्न ऊंचाइयों पर पूरा किया जा सकता है) |
| मार्क पॉइंट फुल टाइप रिकग्निशन एंड करेक्शन | मानक विन्यास |
| एलईडी एपर्चर चमक नियंत्रण | सॉफ्टवेयर विभिन्न उत्पाद विशेषताओं के लिए उपयुक्त रंग अंतर और चमक को समायोजित कर सकता है |
| ऑपरेटर प्राधिकरण प्रबंधन | चार-स्तरीय पासवर्ड सुरक्षा, ग्राहक जिम्मेदारियों के अनुसार, प्रत्येक स्तर की सामग्री को स्वतंत्र रूप से सेट करें |
| उपकरण अनुवर्ती विस्तार समारोह | उपकरण बंदरगाहों को सुरक्षित रखता है, और रोबोट या स्वचालन उपकरण भविष्य में अन्य कार्यों को महसूस करने के लिए महसूस किया जा सकता है। |
| काटना पैरामीटर | |
| सटीकता काटना | ±0.08मिमी |
| repeatability | ±0.02मिमी |
| अधिकतम कार्य सीमा | 400mmx400mm |
| पीसीबी काटना मोटाई | 0.3 मिमी -6 मिमी |
| लागू कटर आकार | 0.8 मिमी-3.0 मिमी |
| मार्क पॉइंट सभी प्रकार | गोल स्क्वायर |
| काटने का कार्य | सीधी रेखा, सेक्टर आकार, सर्कल आकार, सार्वभौमिक प्रतिलिपि, स्वचालित सुधार और मुआवजा |
| सीनियंत्रणपीएरामीटर | |
| XYZ नियंत्रण विधि | सीएनसी समर्पित नियंत्रक |
| XYZ ड्राइव मोड | पैनासोनिक एसी सर्वो |
| स्पिंडल मोटर की अधिकतम गति | 80000/मिनट |
| वैक्यूम विधि | चूसो |
| राउटर प्रकार | सक्शन अप (दाएं हाथ) |
| पीसीबी समर्थन विधि | यूनिवर्सल टॉप पिन, विशेष स्थिरता |
| उपकरण शक्ति | एसी; 220V |
| वैक्यूम क्लीनर पावर | एसी; 380 वी |
| गैस स्रोत | 4-6 किग्रा / सेमी² |
| उपकरण का आकार (एलएक्सडब्ल्यूएक्सएच) मिमी | 1590x1330x1650mm |
| वैक्यूम क्लीनर आकार (एलएक्सडब्ल्यूएक्सएच) मिमी | 750x580x615mm |
| उपकरण और वैक्यूम क्लीनर का कुल वजन | 1000KG |
