उत्पाद विवरण
उत्पत्ति के प्लेस: चीन डोंगगुआन
ब्रांड नाम: YUSHUNLI
प्रमाणन: CE ISO
मॉडल संख्या: YSVC-650
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: एक सेट
मूल्य: USD1000~30000
पैकेजिंग विवरण: प्लाइवुड केस
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 80sets / माह
नाम: |
श्रीमती स्वचालित पीसीबी काटने की मशीन, पीसीबी Depaneling मशीन |
स्थिति: |
नया |
धुरी मोटर गति: |
60000 आरपीएम/मिनट |
पीसीबी पोजिशनिंग तरीका: |
दृष्टि सुधार, स्थिरता स्थिति |
पीसीबी सामग्री: |
ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। |
repeatability: |
±0.01 मिमी |
राउटर बिट व्यास: |
0.8 ~ 3.0 मिमी |
पीसीबी मोटाई: |
2 मिमी |
वज़न: |
800 किलो |
गारंटी: |
1 वर्ष |
पीसीबी लोडिंग / अनलोडिंग: |
स्वचालित |
काटने का कार्य: |
रैखिक, वृत्ताकार, यू-वक्र, चाप, एल-वक्र |
नाम: |
श्रीमती स्वचालित पीसीबी काटने की मशीन, पीसीबी Depaneling मशीन |
स्थिति: |
नया |
धुरी मोटर गति: |
60000 आरपीएम/मिनट |
पीसीबी पोजिशनिंग तरीका: |
दृष्टि सुधार, स्थिरता स्थिति |
पीसीबी सामग्री: |
ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। |
repeatability: |
±0.01 मिमी |
राउटर बिट व्यास: |
0.8 ~ 3.0 मिमी |
पीसीबी मोटाई: |
2 मिमी |
वज़न: |
800 किलो |
गारंटी: |
1 वर्ष |
पीसीबी लोडिंग / अनलोडिंग: |
स्वचालित |
काटने का कार्य: |
रैखिक, वृत्ताकार, यू-वक्र, चाप, एल-वक्र |

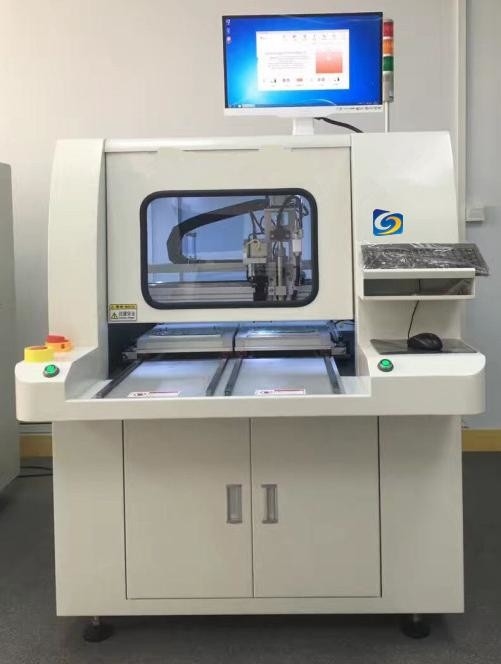

300 x 350 एमएम 60,000 आरपीएम ऑफ-लाइन डुअल प्लेटफॉर्म पीसीबी राउटर डिपैनलिंग मशीन
YSVC-650 A /YSVC-650B सीरीज एक सीसीडी कैमरा और परिष्कृत इमेज-प्रोसेसिंग सॉफ्टवेयर के साथ तेज और सटीक स्टैंड-अलोन पीसीबी राउटर हैं।
ए: कम-तनाव विकेंद्रीकरण के लिए समाधान
हाई-स्पीड राउटर बिट बोर्डों पर जोर दिए बिना घनी आबादी वाले पीसीबी को ठीक से काट देता है।कटिंग पथ को एक घटक के करीब 0.5 मिमी के रूप में सेट किया जा सकता है।
बी:उन्नत इमेज-प्रोसेसिंग सॉफ़्टवेयर प्रोग्रामिंग राउटर पथों के लिए पॉइंट-एंड-क्लिक ऑपरेशन प्रदान करता है।
सीसीडी कैमरा पीसीबी की एक छवि को कैप्चर करता है और कंप्यूटर स्क्रीन पर सरल प्वाइंट-एंड-क्लिक विंडोज-आधारित ऑपरेशन द्वारा पथ काटने की आसान प्रोग्रामिंग हासिल की जाती है।इस सॉफ्टवेयर द्वारा समय कम किया जाता है और प्रोग्रामिंग को सरल बनाया जाता है।
सी:सीसीडी कैमरा द्वारा स्वचालित संरेखण मुआवजा।
सीसीडी कैमरा एक पीसीबी पर प्रत्ययी निशान पढ़ता है और पथ काटने की सापेक्ष स्थिति पर भिन्नता के लिए क्षतिपूर्ति करता है।
डी: विस्तारित राउटर बिट लाइफ।
स्वचालित 5-चरण गहराई समायोजन बिट जीवन को बढ़ाता है और प्रतिस्थापन के समय और लागत को कम करता है।
इ:हाई-स्पीड XY रोबोट और Z-अक्ष सर्वो मोटर
चातुर्य समय कम करता है और उत्पादकता में सुधार करता है।
एफ:नमूना पदचिह्न
| वाईएसवीसी-650 ए | वाईएसवीसी-650 बी | वाईएसवीसी-650सी | |
| प्रकार | अकेले खड़े रहो | ||
| पोग्राम | इमेज प्रोसेसिंग सॉफ्टवेयर | ||
| रूटिंग क्षेत्र | 300 x 350 मिमी | 300 x 450 मिमी | 500 x450mm |
| अधिकतम पीसीबी मोटाई (मानक) | 2 मिमी | ||
| स्थिरता स्थापित करना | 2 स्टेशन | ||
| मैन-मशीन इंटरफेस | टचस्क्रीन औद्योगिक मॉनिटर + कीबोर्ड + माउस | ||
| पीसीबी लोडिंग / अनलोडिंग | स्वचालित | ||
| अधिकतम पीसीबी मोटाई (विकल्प) | 6 मिमी | ||
| पीसीबी सामग्री | ग्लास एपॉक्सी, CEM1, CEM3, FR4 आदि। | ||
| राउटर बिट व्यास | 0.8 ~ 3.0 मिमी | ||
| repeatability | ± 0.01 मिमी | ||
| धुरी का मोटर | अधिकतम 60,000 आरपीएम | ||
| द्वार | ऑटो | ||
| विद्युत शक्ति | 3 चरण एसी 380V 50 हर्ट्ज | ||
| वायवीय | 0.5 एमपीए | ||
| राउटर का आकार (मिमी) | 1300*1100*1500mm | 1300*1350*1500mm | 1500*1350*1500mm |
| वज़न | 800 किलो | 850KG | 900KG |
| धूल कलेक्टर मॉडल | वीएफ-30एन | ||
| प्रकार | ऑफ लाइन | ||
| सॉफ्टवेयर संस्करण | बुनियादी / व्यावसायिक / अनुकूलित | ||
| काटने का कार्य | रैखिक, वृत्ताकार, यू-वक्र, चाप, एल-वक्र | ||
| दृश्य प्रणाली | दृश्य स्वचालित पोजिशनिंग सिस्टम | ||
| सटीकता काटना | ± 0.01 मिमी | ||
| एक्स, वाई, जेड अक्ष ड्राइव मोड | एसी सर्वो मोटर | ||
| एक्स, वाई अक्ष काटने की गति | 0-100 मिमी / एस | ||
| संचालन और डेटा | पीसी सिस्टर्म | ||
| ऑपरेशन इंटरफ़ेस | विंडोज 7 |
| वोल्टेज | 220 वी 50 हर्ट्ज 1ψ |
| शक्ति | 1500W |
| धूल कलेक्टर वोल्टेज | 380V 50HZ 3ψ |
| धूल कलेक्टर पावर | 2200w |
| धूल संग्रह विधि | डाउन डस्ट- कलेक्टर (मानक) या यूपी डस्ट-कलेक्टर (विकल्प) |
राउटर प्रोग्रामिंग हाई-टेक हो जाता है:
◎ ए. सीखने और उपयोग करने का एक त्वरित और आसान तरीका।
◎ बी माइक्रोन के लिए सटीक सॉफ्टवेयर प्रोग्रामिंग।
◎ सी. प्रोग्रामिंग आर्क और सर्किल के लिए आदर्श
◎D: हज़ारों प्रोग्राम्स को विंडोज़ फाइलों के रूप में सेव करें।
ई.जंप ड्राइव के साथ प्रोग्राम को दूसरे राउटर में ट्रांसफर करें।
◎ एफ। काटने के पैटर्न, अनुक्रम और एक्स/वाई निर्देशांक का वास्तविक समय प्रदर्शन।
विशेषताएं:
YSVC-650 श्रृंखला एक दृश्य संरेखण स्वचालित पीसीबी राउटर मशीन है, जो उच्च गति सीसीडी दृष्टि सुधार उपकरण से सुसज्जित है, विशेष रूप से सटीक और उच्च क्षमता वाले पीसीबी बोर्ड रूटिंग संचालन के लिए, मोबाइल फोन, जीपीएस, पीडीए और मॉड्यूल और अन्य छोटे पीसीबी के लिए उपयुक्त है। बोर्डों में विभाजित है।NAKANISHI जापानी सटीक स्पिंडल का उपयोग करना (ग्राहकों की आवश्यकताओं के अनुसार जर्मनी KAVO स्पिंडल आदि का भी चयन किया जा सकता है), तनाव में कटौती के बिना, कट के बाद बोर्ड का किनारा उच्च परिशुद्धता के साथ चिकना होता है।
ए। आदेश चुनेंतरीकास्वत: काटने को प्राप्त करने के लिए
1. उत्पादन के लिए पीएमसी योजना के अनुसार, काटने की प्रक्रिया को उत्पादन मॉडल और मात्रा के साथ जोड़ा जाता है;
2. उन्नत उत्पादन और उत्पादन क्षमता के उद्भव से बचने के लिए स्पष्ट नहीं है;
3. गैर-उत्पादन प्रक्रिया में संशोधनों से बचने के लिए;
4. लोगों और मशीनों को अलग करने के लिए।
बी। द्वि-आयामी कोड स्वचालित रूप से प्रोग्राम को पुनः प्राप्त करता है।
1. एक द्वि-आयामी कोड के नियम के माध्यम से सीधे कार्यक्रम में स्थानांतरित किया जा सकता है, सुविधाजनक, सरल, कोई त्रुटि नहीं;
2. उत्पाद बुद्धिमान स्विचिंग।
सी।सीसीडी स्कैनिंग समारोह.
1. उद्योग की अग्रणी पीसीबीए पूर्ण बोर्ड स्कैनिंग समारोह;
2. प्रोग्रामिंग समय को कम करें, रीयल-टाइम डिस्प्ले के पथ को काटने, सरल संशोधित करने में आसान।
डी. औद्योगिक 4.0-एमईएस प्रणाली
1. सर्वर डेटा स्वचालित रूप से पुनर्प्राप्त किया जाता है;
2. मशीन डेटा और उत्पादन अपलोड करेंआंकड़े;
3. उपकरण की स्थिति का वास्तविक समय का पता लगाना
