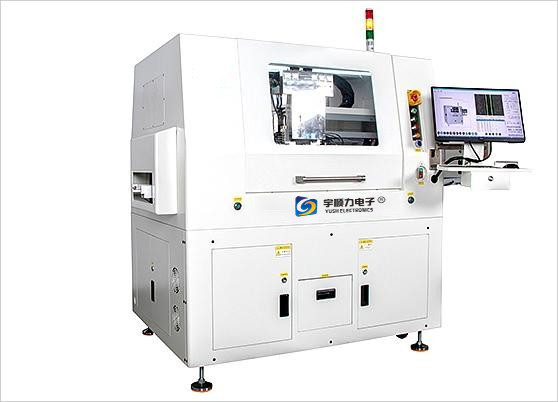

एसी सर्वो मोटर के साथ 7 एक्सिस ऑनलाइन पीसीबी राउटर मशीन वाईएसएल-880एटी

एक।बुनियादी पैरामीटर निर्दिष्टीकरण:

1. उप-प्लेट की कार्य सीमा: 300mmx350mm

2. एक्सवाईजेड ड्राइव मोड: एसी सर्वो मोटर

3. गति कुल्हाड़ियों की संख्या: 7 कुल्हाड़ियों

4. कार्यक्रम शिक्षण मोड: रंग सीसीडी छवि सहज ज्ञान युक्त शिक्षण इनपुट

5. ऑपरेशन इंटरफ़ेस: win7 विंडो ऑपरेशन इंटरफ़ेस

6. अपर वैक्यूम पावर: 2hp, लोअर डस्ट कलेक्टर पावर: 3hp (विकल्प 5hp)

7. कटिंग स्पिंडल साइकोटेक (जर्मनी) : max80000rpm (स्वचालित उपकरण परिवर्तन)

8. एक्सवाई एसी सर्वो गति: 0-1000 मिमी / सेकंड;

9.जेड एसी सर्वो गति: 0-800 मिमी / सेकंड

10. XY पुनरावृत्ति सटीकता: ± 0.01 मिमी

11. सटीकता काटना: ± 0.02 मिमी

12. सीसीडी कैमरा अंशांकन सटीकता: ± 0.01 मिमी

13. प्लेट तनाव मान: 300uε नीचे

14. उपकरण व्यास: 0.8-2.3 मिमी

15. पीसीबी बोर्ड काटने की मोटाई: 0.2 मिमी-6.0 मिमी

16. मुख्य इंजन और धूल एकत्रित यांत्रिक और विद्युत दबाव: 220v 1φ और 3φ

17. बिजली की खपत: 3.5kva

18. स्टेटिक एलिमिनेशन गन

19. दृष्टि प्रणाली: उच्च संकल्प डिजिटल कैमरा

20. ड्राइव मोटर: एसी ब्रशलेस सर्वो मोटर

21. मैकेनिकल फ़ेचिंग और रिलीजिंग आर्म: एंटी-स्टेटिक वैक्यूम सक्शन नोजल

22. फीडिंग मोड: रेल परिवहन

23. निर्वहन मोड: बेल्ट संदेश या वाहन आउटपुट या रेल संदेश;

24. लोड स्थानांतरण मोड: वैक्यूम सक्शन नोजल सोखना लोड स्थानांतरण

25. प्रवाह दिशा: बाएँ → दाएँ

26. प्रोग्राम बैकअप: यूएसबी इंटरफ़ेस

27. नियंत्रण मोड: विशेष नियंत्रक

28 धूल संग्रह कैबिनेट आकार: 640 मिमी × 785 मिमी × 1760 मिमी (डी × डब्ल्यू × एच)

29. मशीन का आकार: 2014 मिमी × 1230 मिमी × 1650 मिमी (डी × डब्ल्यू × एच)

30. मुख्य इंजन का वजन + धूल कलेक्टर: 1000 किलो

दो।डिवाइस कॉन्फ़िगरेशन का परिचय

1. क्लॉ टाइप प्लेट लेने की संरचना

उत्पाद को प्लेट से जकड़ा जाता है और प्रसंस्करण प्लेटफॉर्म पर रखा जाता है।प्रसंस्करण पूरा होने के बाद, प्लेट स्थिरता का क्लैम्पिंग और प्लेसमेंट ट्रैक फिर से लिया जाता है और अगली प्रक्रिया में प्रवाहित होता है।

2. ट्रैक के रास्ते में विशेष उत्पाद स्प्लिट-प्लेट स्थिरता

3. विशेष उत्पाद स्प्लिट-प्लेट जिग ट्रैक डिस्चार्ज

ऑनलाइन स्वचालित प्लेट स्प्लिटर द्वारा उत्पाद काटने के पूरा होने के बाद, सामग्री क्लैंपिंग पंजा पूरे उत्पाद को जिग ले जाएगा और अगली उत्पादन प्रक्रिया को परिवहन के लिए डिस्चार्जिंग ट्रैक रखेगा।

4. स्वचालित उपकरण परिवर्तन मोड

एक।जर्मनी से आयातित स्वचालित टूल चेंज स्पिंडल को अपनाएं।समय बचाएं, स्वचालन का एहसास करें, मानवीय कारकों को कम करें, उच्च परिशुद्धता, मजबूत स्थिरता

बी।प्लेट प्रोसेसिंग की जरूरतों को पूरा करने के लिए मिलिंग कटर लाइब्रेरी के पांच समूहों में निर्मित, मिलिंग कटर को स्वचालित रूप से बदलना आसान है।

5. वैक्यूम चूषण प्लेट संरचना ले रहा है:

एक।डिवाइस लें और छोड़ें: स्वचालित लोडिंग और अनलोडिंग (मॉड्यूलर वैक्यूम सक्शन क्लॉ, वैक्यूम डिवाइस, स्वतंत्र रूप से नियंत्रित किया जा सकता है)

बी।ट्रांसमिशन संरचना: X2 अक्ष Z2, Z3 अक्ष अवशोषित, एसी सर्वो मोटर नियंत्रण चलाता है।

सी।बोर्ड की गति: 0-1000 मिमी / सेकंड (समायोज्य)

6. विशेष उत्पाद जिग ट्रे निर्वहन मोड

उत्पाद को एक बार वैक्यूम सक्शन काटने के लिए वैक्यूम चूसने वाला शाफ्ट, अगली उत्पादन प्रक्रिया को परिवहन के लिए विशेष उत्पाद स्थिरता रखें।
