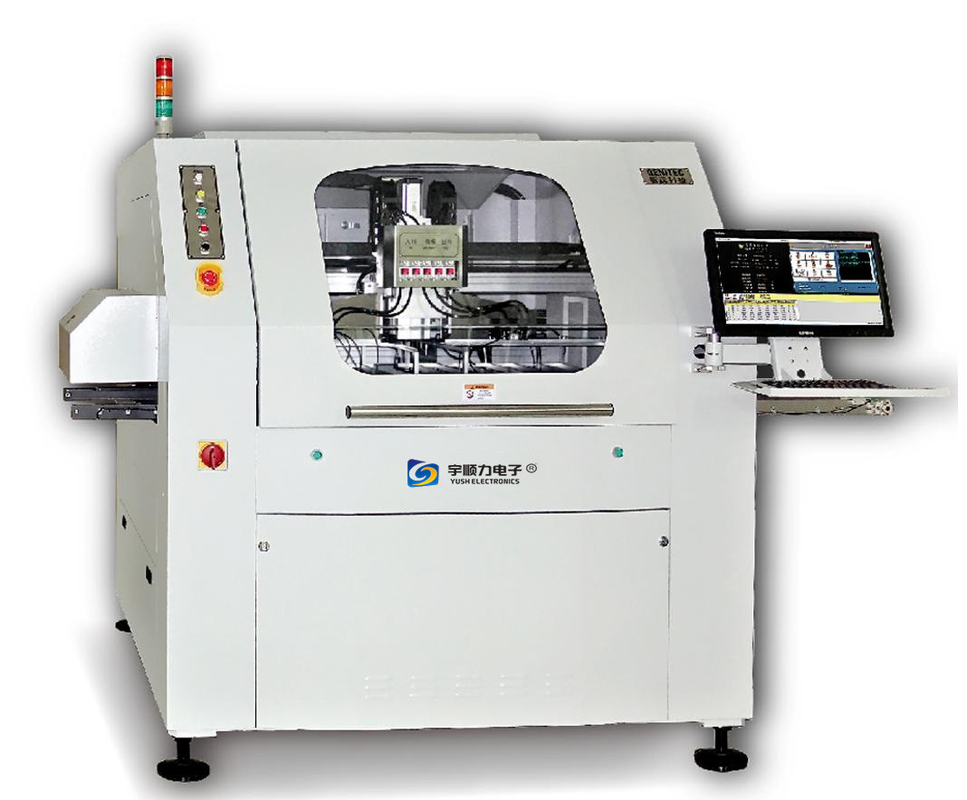

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT

उत्पाद विवरण

उत्पत्ति के प्लेस: Jiangsu

ब्रांड नाम: YUSH

प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000

मॉडल संख्या: YSL360AT

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: 11000

पैकेजिंग विवरण: प्लाईवुड का मामला

प्रसव के समय: 3 दिन

भुगतान शर्तें: टी / टी, पेपैल, वेस्ट यूनियन, एल / सी, डी / पी।

आपूर्ति की क्षमता: 300 सेट / माह

सबसे अच्छी कीमत पाएं
हाई लाइट:

विंडोज 10 सिस्टम Pcb Depanelizer

,

260mbar Pcb Depaneling उपकरण

,

IP54 Pcb Depanelization मशीन

XYZ शाफ्ट ड्राइव मोड:
पैनासोनिक एसी सर्वो मोटर
संग्रहीत चाकुओं की संख्या:
8 पीसी
कार्यक्रम शिक्षण मोड:
सीसीडी रंग छवि सहज निर्देश इनपुट
सुरक्षा संरक्षण:
सुरक्षा झंझरी सुरक्षा
कटर का पता लगाना:
मानक व्यवस्था
XYZ शाफ्ट ड्राइव मोड:
पैनासोनिक एसी सर्वो मोटर
संग्रहीत चाकुओं की संख्या:
8 पीसी
कार्यक्रम शिक्षण मोड:
सीसीडी रंग छवि सहज निर्देश इनपुट
सुरक्षा संरक्षण:
सुरक्षा झंझरी सुरक्षा
कटर का पता लगाना:
मानक व्यवस्था
ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT

उत्पाद का परिचय
1. मुख्य रूप से ऑटोमोटिव इलेक्ट्रॉनिक्स, मोबाइल फोन, डिजिटल कैमरा, 3 जी नेटवर्क कार्ड और छोटे बोर्ड, मल्टी-लिंक बोर्ड, शेप्ड बोर्ड कटिंग के अन्य उद्योगों पर लागू होता है।
2. पूरी मशीन बोर्ड ऑपरेशन की उच्च परिशुद्धता, उच्च दक्षता के लिए उपयुक्त सर्वो मॉड्यूल, दृष्टि, आईपीसी संयुक्त कामकाजी मोड को गोद लेती है।
3. सीधे, एल, यू, गोल, चाप और अन्य विशेष आकार के पीसीबी बोर्ड काट सकते हैं।
4. मुख्य शाफ्ट जर्मन हाई-स्पीड स्पिंडल को गोद लेती है, जो ऑटोमैटिक मिलिंग कटर, ऑटोमैटिक कटर ब्रेकिंग (कटिंग ऑफ) डिटेक्शन सिस्टम, कटिंग के बाद सेल्फ-चेक फंक्शन और ऑटोमैटिक एज सर्चिंग प्रोग्रामिंग फंक्शन से लैस है।
5. ऊपरी/निचला धूल संग्रह मोड;ऊपरी धूल संग्रह काटने के बाद बेहतर धूल हटाने के प्रभाव को सुनिश्चित करने के लिए सक्शन का पालन करने के लिए फ्लोटिंग ब्रश को अपनाता है।
6. मिलिंग कटर दाहिने हाथ के मिलिंग कटर को अपनाता है, जिसे मिलिंग कटर के उपयोग की लागत को बचाते हुए, PCBA मोटाई के अनुसार सेट किया जा सकता है।
7. प्रोग्रामिंग विधि बोर्ड की गुणवत्ता सुनिश्चित करने के लिए, प्रोग्रामिंग और समायोजन समय को कम करने, फोटो लेने और प्रोग्रामिंग स्कैन करने के लिए पूरे बोर्ड सीसीडी कैमरा को गोद लेती है;Gerber आयात प्रोग्रामिंग और ऑफ-लाइन प्रोग्रामिंग का भी उपयोग किया जा सकता है।
8. ऑपरेटिंग सिस्टम Win10 वैध ऑपरेटिंग सिस्टम और पीसी सॉफ्टवेयर कंट्रोल प्रोग्राम को अपनाता है;सॉफ्टवेयर स्वतंत्र अनुसंधान और विकास, जीवन असीमित उन्नयन के लिए मुक्त हो सकता है।
9. ओपन एमईएस सिस्टम कनेक्शन पोर्ट और बार कोड स्कैनिंग पोर्ट मुफ्त में कार्य करता है।
10. प्लेट डिस्चार्जिंग मोड दो प्रकार के होते हैं: पैलेट डिस्चार्जिंग और बेल्ट डिस्चार्जिंग।पेंडुलम मशीन से जोड़ा जा सकता है।

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 0

मशीन अनुप्रयोग

In- Line Vision- Aided Automatic PCB Separator YS330AT

उत्पाद कनेक्शन आरेख

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 2

उत्पाद के आयाम

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 3

वैकल्पिक समारोह

संख्या एनए एम इ एफगर्मजोशी
1 बार कोड कैमरा पीसीबी पर बार कोड पढ़ने के लिए प्रयोग किया जाता है
2 लेजर ऊंचाई मॉड्यूल यह जांचने के लिए प्रयोग किया जाता है कि पीसीबी ठीक से रखा गया है या नहीं
3 सीसीडी पीसीबी पर बार कोड पढ़ने के लिए प्रयोग किया जाता है
4 विरोधी दंगा धूल कलेक्टर एकत्रित धूल को फटने से रोकें
5 फिंगरप्रिंट पहचान मॉड्यूल विभिन्न कर्मियों के लिए ऑपरेटिंग लॉग-इन परमिट
6 उपकरण व्यास परीक्षण मॉड्यूल गलत उपयोग को रोकने के लिए मिलिंग कटर के व्यास का पता लगाने के लिए सीसीडी कैमरा का उपयोग किया जाता है

उत्पाद प्रदर्शन विशेषताओं

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 4

• औद्योगिक चोट और गलत संचालन से बचने के लिए स्वचालित उपकरण परिवर्तन तंत्र से लैस।
• इसमें स्वत: काटने और काटने का पता लगाने का कार्य है।
• Z-अक्ष में मिलिंग कटर की गहराई को स्वचालित रूप से समायोजित करने के लिए स्वचालित मुआवजा सेटिंग है

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 5

SYCOTEC (जर्मनी)/KAVOTEC (ताइवान) हाई स्पीड स्पिंडल
• घूर्णी गति: 60000-80000rpm (अधिकतम)
• पावर: 500W (अधिकतम)
• सटीकता: लम

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 6


एंट्री ट्रैक

• स्वत: चौड़ाई समायोजन समारोह के साथ।
• स्वचालित क्लैम्पिंग और लिमिटिंग डिवाइस के साथ।
• 900±50mmo ऊंचाई देने के लिए फ्रंट-एंड डिवाइस से कनेक्ट करें
• बोर्ड किनारे W5min।



ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 7



स्प्लिट-प्लेट प्लेटफॉर्म

• सिंगल वर्किंग प्लेटफॉर्म।
• स्वत: कवर प्लेट जगह में जब।
• लोड शिफ्टिंग और पोजिशनिंग के लिए सर्वो मॉड्यूल का उपयोग करें।
• सकरों को सामान्य रूप से बदला जा सकता है।



ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 8



मॉड्यूल लें और छोड़ें
• बाईं ओर सोखने के द्वारा पीसीबी को सब-बोर्ड प्लेटफॉर्म में डालें, और विभाजित पीसीबी को दाईं ओर अवशोषण द्वारा बैक बेल्ट लाइन में डालें।
• त्वरित मॉड्यूलर प्रतिस्थापन के लिए विभिन्न प्रकार के सकर मॉड्यूल बनाए जा सकते हैं।
• ग्राहकों की जरूरतों के अनुसार वैकल्पिक जबड़ा प्रकार लेना और निर्वहन करना।


ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 9

निर्वहन मंच
• खंडित पीसीबी बेल्ट ट्रांसफर द्वारा रियर असेंबली लाइन से जुड़ा है।
• प्लेट रिसीवर, परीक्षण मशीन, टिन भट्ठी और अन्य उपकरणों के पीछे के अंत के साथ कनेक्ट करने के लिए सुविधाजनक, ग्राहकों की आवश्यकताओं के अनुसार फूस के प्रकार में बदला जा सकता है।

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 10

काउंटरपॉइंट सिस्टम
• सीसीडी का उपयोग स्वचालित रूप से संरेखण के लिए निशान बिंदुओं की पहचान करने के लिए किया जाता है, जिससे काटने का रास्ता सुनिश्चित किया जा सके और काटने की सटीकता सुनिश्चित की जा सके।
• यह पूरे बोर्ड मार्क या सिंगल बोर्ड मार्क को पहचान सकता है।

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 11

प्रोग्रामिंग सिस्टम
• प्रोग्रामिंग मोड मुख्य रूप से पूरे बोर्ड की स्कैनिंग के बाद त्वरित प्रोग्रामिंग को अपनाता है, और कटिंग पाथ को भी जल्दी से संशोधित कर सकता है।
• आप प्रभावी ढंग से ऑनलाइन प्रोग्रामिंग समय की बचत करते हुए, ऑटो कैड या डीएक्सएफ फाइलों के माध्यम से ऑफ़लाइन कार्यक्रमों को संपादित कर सकते हैं

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 12

किसी भी आकार के PCBA विभाजन के लिए उपयुक्त

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 13

मिलिंग कटर विनिर्देश
1. राइट-हैंडेड मिलिंग कटर, मिलिंग कटर रोटेशन दिशा और ड्राफ्ट दिशा सुसंगत है।
2. कार्बन मिश्र धातु मिलिंग कटर सिर:
एक।कुल लंबाई: 38.2 ± 0.30 मिमी;
बी।हैंडल व्यास: 3.165 मिमी
सी।कटिंग सेक्शन की लंबाई: 8± 0.50mm
डी।काटना अनुभाग व्यास: 0.8-3.0 मिमी
फ्लोटिंग ब्रश
वैक्यूम नकारात्मक दबाव में सुधार करने और वैक्यूमिंग प्रभाव सुनिश्चित करने के लिए वैक्यूमिंग मॉड्यूल का अनुकूलन करें

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 14

धूल संग्रहित करने वाला
• मानक 4.5KW (6HP) ऊपरी धूल संग्रह और 3.75KW(5HP) कम धूल संग्रह के साथ ऊपरी और निचले वैक्यूमिंग मोड वैकल्पिक हैं।
• पीसीबी काटने की प्रक्रिया में धूल और मलबे को इकट्ठा करने के लिए उपयोग किया जाता है।
• उच्च अश्वशक्ति मोटर और उच्च दक्षता वाले पंखे, उच्च धूल संग्रह दक्षता का आंतरिक उपयोग, और काटने वाले उत्पाद में धूल के आसंजन को कम कर सकता है।

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 15

एमईएस प्रणाली
• ओपन एमईएस डॉकिंग पोर्ट और बार कोड स्कैनिंग पोर्ट आजीवन नि:शुल्क कार्य करता है।
• केंद्रीय सूचना कर्मियों में उत्पाद पता लगाने की क्षमता, उपकरण की स्थिति, उत्पादन डेटा संग्रह प्रबंधन प्रदान करने के लिए।

ऑन लाइन पीसीबी डिपेलिंग मशीन / पीसीबी डिपेलाइजेशन मशीन YSL360AT 16

ऑपरेटिंग इंटरफ़ेस
• सरल ऑपरेशन इंटरफ़ेस, सभी ऑपरेशन प्रक्रियाओं को कवर करने वाले 9 चरण।
• कार्यात्मक परियोजनाओं का स्पष्ट वर्गीकरण, मिलिंग कटर/स्थिरता मापदंडों की सरल सेटिंग
• अनुमति के चार स्तर प्रदान करें, और कार्य की स्थिति के अनुसार संचालन अनुमति सेट करें।
• "इतिहास विंडो" ऑपरेशन रिकॉर्ड प्रदर्शित और क्वेरी कर सकता है
ऑपरेशन रिकॉर्ड और मशीन अलार्म रिकॉर्ड दिन के हिसाब से रखे जाएंगे।ऑपरेटर, तकनीशियन संचालन का पता लगाया जा सकता है।

लागू उत्पाद विनिर्देश

लीड प्लेन
XYZ शाफ्ट ड्राइव मोड पैनासोनिक एसी सर्वो मोटर
संग्रहीत चाकुओं की संख्या 8 पीसीएस
कार्यक्रम शिक्षण मोड सीसीडी रंग छवि सहज निर्देश इनपुट
सुरक्षा सुरक्षा सुरक्षा झंझरी सुरक्षा
कटर का पता लगाना मानक व्यवस्था
प्रोग्राम बैकअप यु एस बी
ऑपरेटिंग सिस्टम विंडोज 10
नियंत्रण विधा सटीक बहु-अक्ष नियंत्रण प्रणाली
ऑपरेटिंग इंटरफ़ेस मॉनिटर + कीबोर्ड + माउस
पीसीबी लोडिंग / अनलोडिंग स्वचालित प्लेट रखना और लेना
बिजली आपूर्ति विनिर्देश AC220V 50/60HZ 4KW (एकल चरण)
वायु स्रोत विनिर्देश 0.5 एमपीए
समग्र आयाम 2284 मिमी (एल) एक्स 1605 मिमी (डी) एक्स 1716 मिमी (एच)
वज़न 930 किग्रा



धूल संग्रहित करने वाला
मानक मॉडल YS300L (धूल संग्रह) YS200L (अगला धूल संग्रह)
बिजली आपूर्ति विनिर्देश एसी 380 वी 50/60 हर्ट्ज एसी 380 वी 50/60 हर्ट्ज
बिजली उत्पादन 4. 5KW (6HP) 3. 7KW (5HP)
इनलेट हवा की गति 29मी/से 62मी/से
वैक्यूम मूल्य 310एमबार 260एमबार
इनलेट / आउटलेट व्यास D50mm/D125mm डी 150 मिमी / डी 200 मिमी
फ़िल्टर बैग सामग्री / ग्रेड / आकार पॉलिएस्टर/HEPA/W610*L750mm पॉलिएस्टर / पीटीएफई / डी 120 * एल 600 मिमी
बाल्टी क्षमता डी 400 * एच 600 मिमी W540*D600*H140mm
मोटर सुरक्षा वर्ग IP54 IP54
शोर <78dp <79dp
वजन 130 किग्रा 220 किग्रा
समग्र आयाम 1050 मिमी (डब्ल्यू) * 530 मिमी (डी) * 1200 मिमी (एच) 888 मिमी (डब्ल्यू) * 738 मिमी (डी) * 1772 मिमी (एच)
