उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल-3600
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 50800~62800
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 3 से 7 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10 सेट / महीना
रूपरेखा आयाम: |
580mm × 910mm × 1650mm |
वजन: |
लगभग 600KG |
मशीनी वर्कपीस की अधिकतम मोटाई: |
4 मिमी (कृपया उपकरण निर्माता से पहले से संपर्क करें) |
प्रसंस्कृत उत्पादों के प्रकार: |
क्यूएफएन, डीएफएन, बीजीए, एलजीए, एफसी, एमईएमएस, एलईडी लाइट बीड बीटी प्लेट और समान भौतिक विशेषताओं वाल |
स्रोत: |
एकल चरण AC220V±10％, अधिकतम शक्ति 4.5KVA |
रूपरेखा आयाम: |
580mm × 910mm × 1650mm |
वजन: |
लगभग 600KG |
मशीनी वर्कपीस की अधिकतम मोटाई: |
4 मिमी (कृपया उपकरण निर्माता से पहले से संपर्क करें) |
प्रसंस्कृत उत्पादों के प्रकार: |
क्यूएफएन, डीएफएन, बीजीए, एलजीए, एफसी, एमईएमएस, एलईडी लाइट बीड बीटी प्लेट और समान भौतिक विशेषताओं वाल |
स्रोत: |
एकल चरण AC220V±10％, अधिकतम शक्ति 4.5KVA |

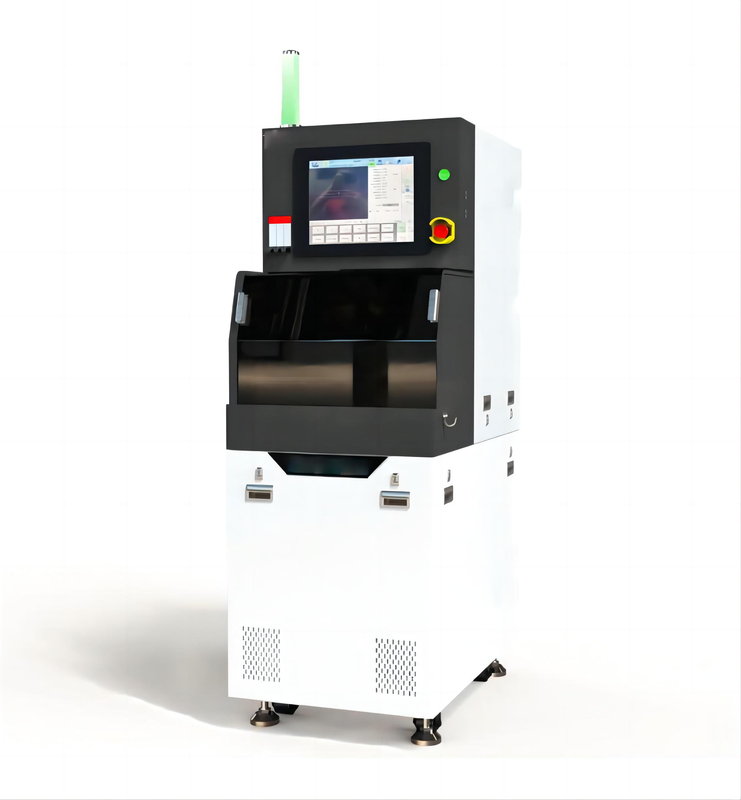

YSL 3600 उच्च दक्षता उच्च परिशुद्धता लेखन मशीन
उपकरण उपयोग पर्यावरण की आवश्यकताएं और तकनीकी मापदंड
YSL3600सटीक चिनाई मशीन एकल अक्ष कुशल काटने मोड; अधिकतम प्रसंस्करण
काम टुकड़ा आकार 150 * 150mm है, छोटे पैकेजिंग सब्सट्रेट सामग्री, नरम सामग्री के लिए उपयुक्त है
काटने, मैन्युअल लोडिंग और अनलोडिंग, स्वचालित ट्रांसमिशन और पोजिशनिंग, स्वचालित संरेखण काटने।
1. लेखन मशीन को स्पष्ट कंपन के बिना स्थापित किया जाना चाहिए। कमरे को साफ करें
बिना संक्षारक गैस और मजबूत चुंबकीय क्षेत्र के. कार्य तापमान 20 से 25 के बीच है
°C और स्थिर रहता है; सापेक्ष आर्द्रता < 60% है, कोई संघनक नहीं।
2. स्क्रिपिंग मशीन द्वारा प्रयुक्त संपीड़ित हवा तेल और पानी के बिना स्वच्छ होनी चाहिए,
और संपीड़ित हवा को ठंडे ड्रायर के माध्यम से फ़िल्टर किया जाना चाहिए।
3काटने की मशीन के काटने के ठंडा करने वाले पानी की गुणवत्ता अशुद्धियों के बिना साफ होनी चाहिए
पानी का तापमान 16-20°C के भीतर होना चाहिए और पानी का तापमान उतार-चढ़ाव होना चाहिए।
पानी का अत्यधिक तापमान कटौती का कारण बन सकता है।
झिल्ली के टूटने, झिल्ली के पहनने, ब्लेड और काटने; काटने की मशीन का पानी का तापमान
इन 9-16°C के भीतर होना चाहिए, और पानी का तापमान उतार-चढ़ाव t से कम या बराबर है
± 2°C; अत्यधिक पानी का तापमान टिन के पिघलने, उलट काटने और टूटने का कारण बन सकता है
(अत्यधिक कंडीशन से बचने के लिए कमरे के तापमान से अंतर ± 3°C के भीतर है।
निवारण)
4. लेखन मशीन में प्रयोग किए जाने वाले धुरी शीतलन जल की जल गुणवत्ता c होनी चाहिए
दुबला और अशुद्धियों से मुक्त, पानी का तापमान 12-20°C के भीतर होना चाहिए, और पानी
r तापमान में उतार-चढ़ाव ± 1°C से कम या बराबर है। यदि पानी का तापमान अधिक हो
मानक के अनुसार, यह धुरी शीतलन, सटीकता और स्थिरता को प्रभावित कर सकता है
स्पिंडल, जिसके परिणामस्वरूप काटने विचलन, खराब काटने की गुणवत्ता और अन्य स्थितियों.
ith कमरे का तापमान और काटने का तापमान ± 3°C के भीतर)
5गैस स्रोत तेल सामग्री 0.5mg / m3 से कम है।
| मूलभूत मापदंड | |
| रूपरेखा आयाम | 580mm × 910mm × 1650mm |
| वजन | लगभग 600 किलोग्राम |
| मैचेबल वर्कपीस की अधिकतम मोटाई | 4 मिमी ((कृपया उपकरण निर्माता के साथ अग्रिम में संवाद करें) |
| प्रसंस्करण योग्य उत्पादों का प्रकार | QFN,DFN,BGA,LGA,FC,MEMS,LED लाइट बीट प्लेट और समान भौतिक विशेषताओं वाली अन्य सामग्री |
| स्रोत | एकलचरण AC220V±10%, अधिकतम शक्ति 4.5KVA |
|
संपीड़ित हवा |
आपूर्ति संपीड़ित वायु दबावः 0.6MPa से अधिक, दबाव उतार-चढ़ाव 0.02MPa से कम है |
| उपकरण का कामकाजी दबाव:0.55-0.6MPa | |
| अधिकतम खपतः 200 लीटर/मिनट | |
| फ़िल्टरिंग सटीकताः 0.01μm/99.5% शुद्ध तेल मुक्त संपीड़ित हवा | |
|
शीतलन जल |
दबाव:0.2-0.3MPa |
| उपभोग की चोटी:2.0 एल/मिनट | |
| तापमानः 17°C ± 2°C (प्रसंस्करण सामग्री के आवश्यक शक्ति समायोजन के अनुसार, शक्ति जितनी अधिक होगी, तापमान उतनी कम होगी) | |
| कट पानी | दबाव:0.2-0.3MPa |
| उपभोग की चोटीः6.0 एल/मिनट | |
| तापमान:10°C-16°C ((जब पानी के तापमान के लिए विशेष आवश्यकताएं हों, तो कृपया उपकरण निर्माता से पहले से संपर्क करें) | |
| वायु निकास | उपकरण का कुल वायु निर्वहनः1.5 m3/min |
| उपकरण के हवा के आउटलेट की हवा की गतिः>17 m/s | |
| उपकरण का परिचालन तापमान | 23°C±2°C |
| वातावरण की सापेक्ष आर्द्रता | 40%-60%, कोई संघनक नहीं |
| उपकरण रखने की जगह | कंपन स्रोत से दूर रखें, तेज हवा, धूल, जल धुंध, तेल धुंध उपकरण से दूर रखें। |
