उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: YSATM-4C
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: 10000 USD
पैकेजिंग विवरण: लकड़ी का पैकेज
प्रसव के समय: 3 दिन से 7 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 100
स्पिंडल स्पीड: |
60000R / m |
काटने का प्रदर्शन: |
500 मिमी / एस |
संकल्पः: |
± 0.01 मिमी |
विन्यास:: |
X, y, z तीन-अक्ष, यात्रा: 300x300x100 मिमी, यात्रा को भी अनुकूलित किया जा सकता है। |
कटिंग सटीकता को दोहराएं:: |
<0.05 मिमी, लाइन और वक्र की रूपरेखा |
बोर्ड पोजिशनिंग:: |
विशेष या मानक स्थिरता |
बोर्ड की मोटाई:: |
0.4 मिमी -4 मिमी |
स्पिंडल स्पीड: |
60000R / m |
काटने का प्रदर्शन: |
500 मिमी / एस |
संकल्पः: |
± 0.01 मिमी |
विन्यास:: |
X, y, z तीन-अक्ष, यात्रा: 300x300x100 मिमी, यात्रा को भी अनुकूलित किया जा सकता है। |
कटिंग सटीकता को दोहराएं:: |
<0.05 मिमी, लाइन और वक्र की रूपरेखा |
बोर्ड पोजिशनिंग:: |
विशेष या मानक स्थिरता |
बोर्ड की मोटाई:: |
0.4 मिमी -4 मिमी |

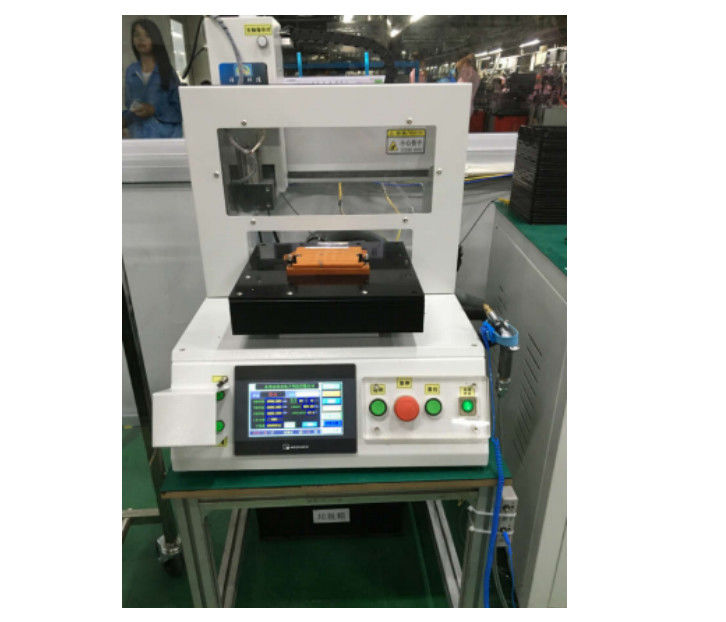

डेस्कटॉप पीसीबी रूटर YSATM-4C
विशेषताएं:
1डेस्कटॉप सिंगल टेबल राउटर मशीन, गति 100 मिमी/सेकंड तक, पोजिशनिंग गति 500 मिमी/सेकंड।
2उच्च गुणवत्ता वाली शाफ्ट प्रणाली प्रणाली को उच्च सटीकता बनाए रखते हुए तेजी से बढ़ाने और कम करने, एक ही समय अवधि को कम करने, उत्पादकता में सुधार करने की अनुमति देती है।
3उच्च कठोरता और उच्च प्रदर्शन सुनिश्चित करने के लिए उच्च गुणवत्ता वाले हार्डवेयर का उपयोग करें।
4सभी लीड स्क्रू को धूल और गंदगी के प्रवेश को रोकने के लिए कवर किया जाता है, जिससे शाफ्ट का जीवन और प्रदर्शन में सुधार होता है।
5दरार और भागों को नुकसान और अन्य मुद्दों के कारण कृत्रिम फ्लैप से बचने के लिए।
पंच या फोल्ड का प्रयोग करने से बचें, समस्या से उत्पन्न यांत्रिक तनाव।
6. समस्या से उत्पन्न यांत्रिक तनाव के लिए पंच या फोल्ड का उपयोग करने से बचें।
7तैयार चाप और तारों को काटने के लिए उपयुक्त है।
8छोटे मल्टी-प्लग काटने के लिए उपयुक्त, जैसे मोबाइल फोन सब्सट्रेट, पीडीए, पीसी इंटरफेस कार्ड।
विनिर्देश:
|
ड्राइव सिस्टम मोटर |
स्टेपर मोटर |
|
धुरी की गति |
60000r/m |
|
काटने का प्रदर्शन |
500 मिमी/सेकंड |
|
ड्राइव सिस्टम की दोहरावशीलता |
± 0.01 मिमी |
|
काटने की गति: |
अधिकतम 100 मिमी/सेकंड सर्किट बोर्ड सामग्री और काटने की गुणवत्ता पर निर्भर करता है। |
|
संकल्पः |
± 0.01 मिमी |
|
विन्यासः |
एक्स, वाई, जेड तीन-अक्ष, यात्राः 300X300X100 मिमी, यात्रा भी अनुकूलित किया जा सकता है। |
|
दोहराई गई काटने की सटीकता: |
<0.05 मिमी, रेखा और वक्र की रूपरेखा |
|
बोर्ड की स्थितिः |
विशेष या मानक फिक्स्चर |
|
लोडिंग और अनलोडिंग के तरीके: |
मैनुअल तरीका |
|
बोर्ड की मोटाईः |
0.4mm-4mm |
|
सुरक्षा सेटिंग्सः |
मशीन आपातकालीन स्टॉप स्विच, धुरी आपातकालीन स्टॉप स्विच, स्पिंडल मोटर अति ताप और सर्वो मोटर अधिभार का पता लगाना। |
|
धुरी मोटर शक्तिः |
0.3 किलोवाट |
|
ठंडा करने की विधि: |
हवा से ठंडा |
|
मशीन का आकारः |
660 * 520 * 700 मिमी |
|
वजनः |
73 किलो |
|
सीसीडी और मॉनिटर वैकल्पिक |
सीसीडी और मॉनिटर वैकल्पिक |
|
प्रोग्रामिंग: |
कीपैड इनपुट शिक्षण |
|
डेटा भंडारण क्षमताः |
100-200 दस्तावेजों का समूह |
|
नियंत्रण: |
माइक्रो कंप्यूटर नियंत्रण, ऑनलाइन प्रोग्रामिंग, सीएडी फ़ाइल आयात |
|
ट्रांसमिशनः |
रेल + पेंच (ताइवान) |
|
वैक्यूम क्लीनर: |
1.5KW, 380V; आकारः 680 * 400 * 900 मिमी;24 |
|
वैक्यूम मोडः |
वैक्यूम के नीचे |
|
सुरक्षा उपाय (वैकल्पिक): |
सुरक्षात्मक आवरण से सुसज्जित |
द मशीन कैन अनुकूलित किया जा सकता है बड़े क्षेत्रः650 * 500 मिमी :
द मशीन सुरक्षा जोड़ सकते हैं कवरः
