उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: Yushunli
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल-610
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 6500~108000
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 3 दिन से 7 दिन
भुगतान शर्तें: टी / टी, पेपैल, वेस्ट यूनियन, एल / सी, डी / पी।
आपूर्ति की क्षमता: 300 सेट / माह
चुनिंदा तरंगों के लिए सोल्डरिंग मशीन SMART श्रृंखला: |
3350X1950X1650 मिमी |
कन्वेयर ऊंचाई: |
900±20 |
संदेश गति: |
0.2-10 मीटर/मिनट |
पीसीबी वजन: |
5-8 किग्रा |
सोल्डरिंग सटीकता: |
± 0.15 मिमी |
विद्युत आपूर्ति: |
एसी 380V 35W 50/60Hz |
चुनिंदा तरंगों के लिए सोल्डरिंग मशीन SMART श्रृंखला: |
3350X1950X1650 मिमी |
कन्वेयर ऊंचाई: |
900±20 |
संदेश गति: |
0.2-10 मीटर/मिनट |
पीसीबी वजन: |
5-8 किग्रा |
सोल्डरिंग सटीकता: |
± 0.15 मिमी |
विद्युत आपूर्ति: |
एसी 380V 35W 50/60Hz |

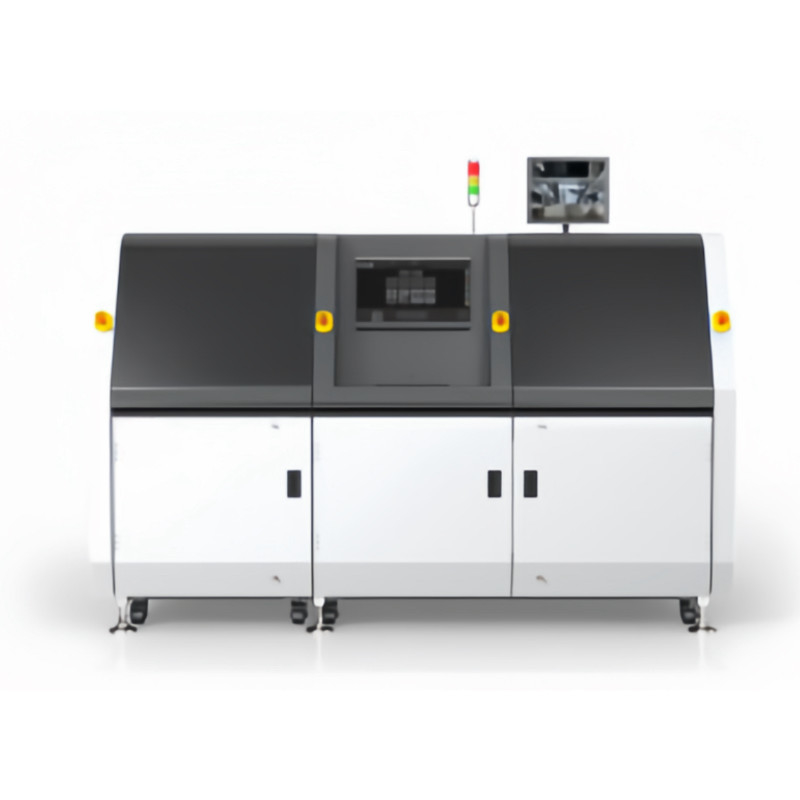

चुनिंदा तरंगों के लिए सोल्डरिंग मशीन SMART श्रृंखला
विशेषताएं:
पीसीबी की अधिकतम चौड़ाई 610 मीटर तक पहुंच सकती है
स्प्रे + प्रीहीटिंग + वेल्डिंग मॉड्यूल, पूर्ण एकीकृत डिजाइन
दोहरी टिन भट्ठी डिजाइन और समर्थन स्वतंत्र उठाने
ऑफ़लाइन प्रोग्रामिंग/जर्बर फ़ाइल आयात
दोहरी टिन भट्ठी डिजाइन और समर्थन स्वतंत्र उठाने
दोहरी पैनल घटकों का वेल्डिंग पूरी तरह से स्वचालित है
क्रस्ट नोजल आंदोलन गति समायोज्य है
वेल्डिंग प्रक्रिया सीसीडी के लिए दृश्यमान है
संचालन प्रणाली
| 型号 मॉडल | YSL-450 | YSL-610 |
| आयाम ((LXWXH) | 2600X1800x1650mm ((1-2 पॉट) | 3350X1950X1650 मिमी |
| पीसीबी चौड़ाई | 60-450 मिमी | 60-610 मिमी |
| पीसीबी लंबाई | 120-500 मिमी | 120-700 मिमी |
| पीसीबी शीर्ष स्थान | अधिकतम:120 मिमी | |
| पीसीबी तल की जगह | अधिकतमः50 मिमी | |
| पीसीबी किनारे का आकार | 4 मिमी | |
| कन्वेयर की ऊंचाई | 900±20 | |
| परिवहन गति | 0.2-10 मीटर/मिनट | |
| पीसीबी वजन | 5-8 किलोग्राम | |
| प्रवाह क्षमता | 2L | |
| फ्लक्स नोजल ट्यूब का आकार | 130μm | |
| प्रवाह चौड़ाई | 2-8 मिमी | |
| नीचे चलती इन्फ्रारेड हीटर | अधिकतम:14 किलोवाट | अधिकतम 18 किलोवाट |
| तापमान सीमा | कमरे का तापमान-250°C | |
| ऊपरी हवा हीटर | अधिकतमः 6 किलोवाट | अधिकतम:8KW |
|
पट्टा नोजल का व्यास |
Ф2.5/4 | |
| लहर की ऊंचाई | 3-5 मिमी | |
| सोल्डर पॉट क्षमता | 8KG ((मैकेनिकल पंप) /13KG ((इलेक्ट्रोमैग्नेटिक पंप) | |
| मिलाप का तापमान | अधिकतम:350°C | |
| गर्म करने का समय | 40 मिनट ((मैकेनिकल पंप 300°C) / 75 मिनट ((इलेक्ट्रोमैग्नेटिक पंप 300°C) | |
| पॉट हीटिंग पावर | 1KW मैकेनिकल पंप/ 2KW इलेक्ट्रोमैग्नेटिक पंप | |
| स्थान गति | X/Y:2-200mm/s | |
| Temp.Control सटीकता | ±2°C | |
| मिलाप की सटीकता | ±0.15 मिमी |
| पीसी ऑपरेटिंग सिस्टम | विंडोज 10 |
| विज़ुअलाइज़ेशन | सीसीडी दृश्य |
| वायु आपूर्ति | नाइट्रोजन/वायु N2/O2 |
| आवश्यक दबाव | 0.4-0.8Mpa |
| एन2 खपत | प्रत्येक लगभग 1.5-2 m3/h का उपभोग करता है |
| एन2 एकाग्रता | ≥99.999% |
| विद्युत आपूर्ति | AC 380V 3中5W 50/60Hz |
| उपभोग | 35 किलोवाट |
| वायु नलिका व्यास | फ200 मिमी |
| निकास वायु दर | 360~900 m2/h |
