उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: GKG
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: जी9+
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD10000~68000
पैकेजिंग विवरण: लकड़ी का केस
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता: 100 सेट
बिजली स्रोत: |
एसी:220±10%,50/60HZ,2.5KW |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग:5L/मिनट |
प्रचालन तापमान: |
-20°~+45° |
वर्तमान आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1530(एच)मिमी |
मशीन की लंबाई: |
1172(एल)मिमी |
मशीन की चौड़ाई: |
1385(डब्ल्यू)मिमी |
मशीन का वजन लगभग: |
लगभग:1000 किग्रा |
बिजली स्रोत: |
एसी:220±10%,50/60HZ,2.5KW |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग:5L/मिनट |
प्रचालन तापमान: |
-20°~+45° |
वर्तमान आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1530(एच)मिमी |
मशीन की लंबाई: |
1172(एल)मिमी |
मशीन की चौड़ाई: |
1385(डब्ल्यू)मिमी |
मशीन का वजन लगभग: |
लगभग:1000 किग्रा |

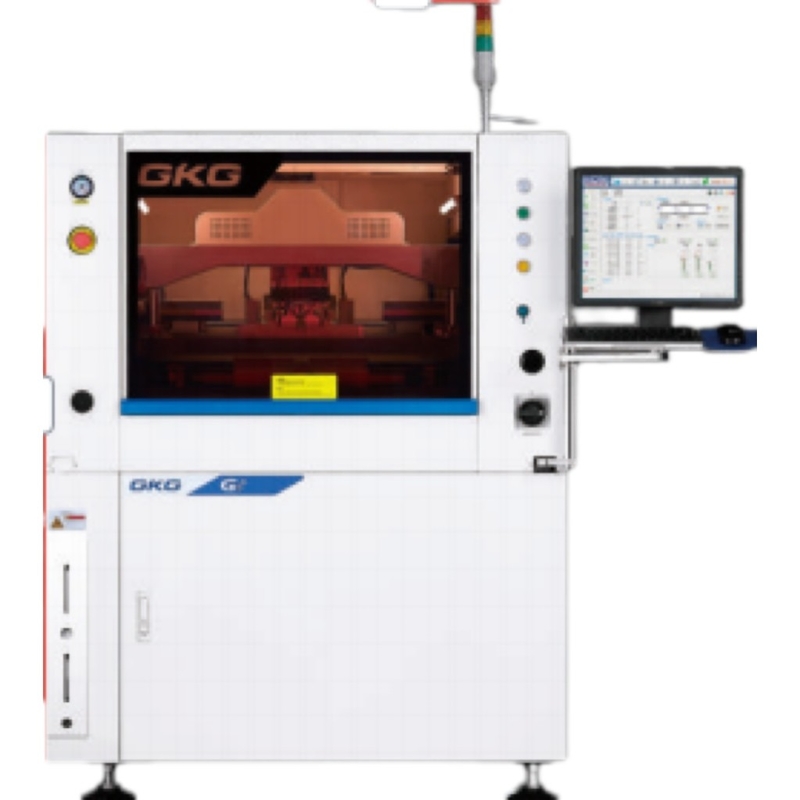

जी9+ स्वचालित टिन पेस्ट प्रिंटिंग प्रेस एसएमटी उच्च अंत अनुप्रयोग के लिए एक उच्च अंत मॉडल है, जो 03015, 0.25 पिच, उच्च परिशुद्धता और उच्च गति की प्रिंटिंग प्रक्रिया आवश्यकताओं को पूरा कर सकता है।
विशेषताएं:
पूरी तरह से नई ऑप्टिकल पथ प्रणाली, समान परिपत्र प्रकाश और उच्च चमक कोआक्सियल प्रकाश स्रोत के साथ।विभिन्न चिह्न बिंदुओं को आसानी से पहचाना जा सकता है (असमान चिह्न बिंदु सहित) जैसे कि टिन कोटिंगपीसीबी के विभिन्न प्रकार के विभिन्न रंगों के साथ
स्थिर XY आंदोलन के साथ अत्यंत विश्वसनीय संरचना। मैनुअल समायोजन विभिन्न पीसीबी मोटाई को समायोजित करने के लिए एक हवा बनाता है।
नया पैटर्न पेटेंट गाइड रेल हटाने योग्य,प्रोग्राम करने योग्य लचीला साइड क्लैंप, एफपीसी के लिए विशिष्ट,पीसीबी वारपेज,एक अद्वितीय डम्पिंग प्रदर्शन कर सकता है
सॉफ्टवेयर प्रोग्रामिंग के माध्यम से स्वचालित रूप से खिंचाव और पीसीबी की मोटाई को वापस खींच सकता है।
एक व्यापक स्क्वीजी प्रणाली अपनाएं जो स्थिरता और शेल्फ-लाइफ को बढ़ाए।
| सब्सट्रेट प्रसंस्करण | जी9+ |
| बोर्ड का अधिकतम आकार | 450*340 मिमी |
| बोर्ड का न्यूनतम आकार | 50*50 मिमी |
| बोर्ड की मोटाई | 0.4~6 मिमी |
| बोर्ड का अधिकतम भार | 3 किलो |
| बोर्ड के किनारों का रिक्त स्थान | 2.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन गति | 1500 मिमी/सेकंड (अधिकतम) कार्यक्रम नियंत्रण |
| परिवहन दिशा | एक चरण |
| बोर्ड क्लैंप | शीर्ष क्लैंपिंग पर पेटेंट |
| साइड क्लैंपिंग | |
| अवशोषण कार्य | |
| स्पोर्ट सिस्टम | चुंबकीय पिन |
| समर्थन ब्लॉक | |
| मैनुअल ऊपर-नीचे तालिका |
| मुद्रण पैरामीटर | जी9+ |
| स्न्याप ऑफ | 0-20 मिमी |
| मुद्रण मोड | एक/दो बार |
| क्वीगी प्रकार | रबर/स्टील स्क्वीजी ब्लेड ((कोण 45/55/60) |
| मुद्रण गति | 10~200 मिमी/सेक |
| मुद्रण दबाव | 0.5~20 किलोग्राम |
| टेम्पलेट फ़्रेम का आकार | 470*370mm~737*737mm |
| सफाई प्रणाली | वर्षा प्रकार की बूंदों की सफाई प्रणाली |
| प्रबलित वैक्यूम अवशोषण | |
| सूखी, गीली वैक्यूम तीन मोड | |
| आगे-पीछे की सफाई |
| मशीन का प्रदर्शन | जी9+ |
| स्थिति सटीकता दोहराएं | ±10um@6σ,CPK≥2.0 |
| मुद्रण सटीकता | ±18um@6σ,CPK≥2.0 |
| चक्र समय | <7 सेकंड |
| तीसरे पक्ष के परीक्षण प्रणाली के आधार पर (CTQ) वास्तविक मिलाप पेस्ट मुद्रण की जांच करें | |
| दृष्टि | जी9+ |
|---|---|
| सीसीडी एफओवी | 10*8 मिमी |
| विश्वासपात्र चिह्न के प्रकार | विश्वासपात्र चिह्न के प्रकार |
| छेद | |
| पैड | |
| कैमरा प्रणाली | ऊपर/नीचे देखें ऑप्टिक्स संरचना |
| सीसीडीडिजिटल कैमरा | |
| ज्यामितीय पैटर्न मेल |
