उत्पाद विवरण
उत्पत्ति के प्लेस: jiangshu
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: F450
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 20000
पैकेजिंग विवरण: लकड़ी का पैकेज
प्रसव के समय: 30 दिन
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: प्रति माह 100 सेट
अधिकतम बोर्ड आकार: |
450 मिमी x 350 मिमी |
MIN बोर्ड का आकार: |
50 मिमी x 50 मिमी |
पीसीबी मोटाई: |
0.4 मिमी ~ 6 मिमी |
वारपेज: |
अधिकतम। पीसीबी विकर्ण 1% |
बोर्ड का अधिकतम भार: |
6 किलो |
बोर्ड एज स्पेसिंग: |
3 मिमी तक कॉन्फ़िगरेशन |
अधिकतम निचला स्थान: |
20 मिमी |
संचरण की गति: |
1500मिमी/सेकेंड(अधिकतम) |
अधिकतम बोर्ड आकार: |
450 मिमी x 350 मिमी |
MIN बोर्ड का आकार: |
50 मिमी x 50 मिमी |
पीसीबी मोटाई: |
0.4 मिमी ~ 6 मिमी |
वारपेज: |
अधिकतम। पीसीबी विकर्ण 1% |
बोर्ड का अधिकतम भार: |
6 किलो |
बोर्ड एज स्पेसिंग: |
3 मिमी तक कॉन्फ़िगरेशन |
अधिकतम निचला स्थान: |
20 मिमी |
संचरण की गति: |
1500मिमी/सेकेंड(अधिकतम) |

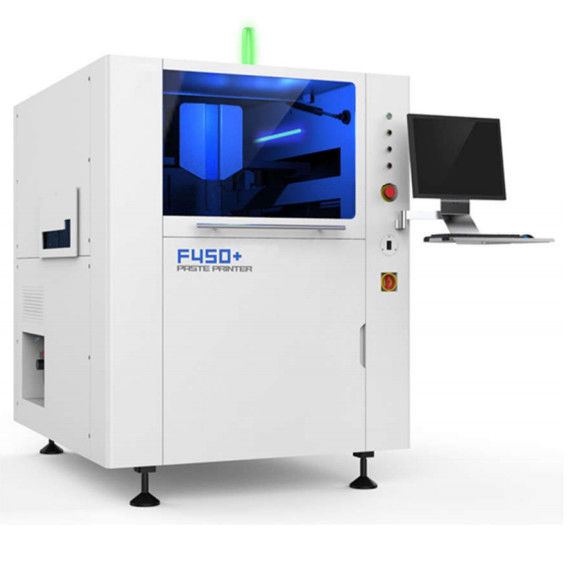

पूर्ण ऑटो उच्च सटीकता स्टेंसिल प्रिंटर F450
विवरण:
|
F450+TM पैरामीटर
|
|
|
पीसीबी पैरामीटर
|
|
|
अधिकतम बोर्ड आकार
|
450 मिमी x 350 मिमी
|
|
बोर्ड का न्यूनतम आकार
|
50mm x 50mm
|
|
पीसीबी की मोटाई
|
0.4mm~6mm
|
|
वारपेज
|
अधिकतम पीसीबी विकर्ण 1%
|
|
बोर्ड का अधिकतम भार
|
6 किलो
|
|
बोर्ड के किनारों के बीच की दूरी
|
3 मिमी तक विन्यास
|
|
अधिकतम नीचे की दूरी
|
20 मिमी
|
|
संचरण गति
|
1500 मिमी/सेकंड (अधिकतम)
|
|
ट्रांसमिशन ऊंचाई
भूमि
|
900±40 मिमी
|
|
ट्रांसमिशन दिशा
|
बाएँ-दाएँ, दाएँ-बाएँ, बाएँ-बाएँ, दाएँ-दाएँ
|
|
प्रसारण विधि
|
एक चरण का ट्रांसमिशन रेल
|
|
पीसीबी लेने की विधि
|
सॉफ्टवेयर लोचदार पार्श्व दबाव को बदल सकता है ((वैकल्पिकः
नीचे या आंशिक वैक्यूम या पूरे वैक्यूम पर बहु बिंदु) ।
|
|
बोर्ड समर्थन
विधि
|
चुंबकीय अंगूठी, समोच्च ब्लॉक, विशेष वर्कपीस फिटिंग
|
|
मुद्रण पैरामीटर
|
|
|
प्रिंटिंग हेड
|
दो स्वतंत्र सीधी लीग मोटर ड्राइव
|
|
टेम्पलेट फ्रेम का आकार
|
370 मिमी x 470 मिमी ((470 बाएं/दाएं रखा गया) ~ 737 मिमी x 737 मिमी
|
|
अधिकतम छपाई क्षेत्र
|
450 मिमी x 350 मिमी
|
|
स्क्रैपर प्रकार
|
स्टेंसिल स्क्रैपर/रबर स्क्रैपर ((कोण 45°/55°/60° चुनें
मुद्रण प्रौद्योगिकी के अनुसार)
|
|
मुद्रण मोड
|
एकल या दो स्क्रैपर मुद्रण
|
|
मोल्ड हटाने की लंबाई
|
0.02 से 12 मिमी
|
|
मुद्रण गति
|
6 मिमी/सेकंड से 200 मिमी/सेकंड तक
|
|
मुद्रण दबाव
|
0.5 किलोग्राम से 10 किलोग्राम तक
|
|
मुद्रण आंदोलन
|
±250 मिमी (केंद्र से)
|
|
छवि पैरामीटर
|
|
|
दृश्य क्षेत्र (FOV)
|
6.4 मिमी x 4.8 मिमी
|
|
तालिका समायोज्य
क्षेत्रफल
|
X,Y:±7.0mm θ:±2.0°
|
|
संदर्भ बिंदु प्रकार
|
मानक संदर्भ बिंदु ((देखें SMEMA मानक),बांडिंग
पैड/छेद
|
|
कैमरा प्रणाली
|
व्यक्तिगत कैमरा, ऊपर/नीचे व्यक्तिगत इमेजिंग दृश्य
प्रणाली, ज्यामितीय मिलान पोजिशनिंग
|
|
प्रदर्शन मापदंड
|
|
|
इमेजिंग संरेखण
बार-बार सटीकता
|
±12.5μ(±0.0005") @6 σ,Cpk≥2.0
|
|
दोहराई गई छपाई
सटीकता
|
±25μ(±0.001") @6 σ,Cpk ≥ 2.0
|
|
चक्र समय
|
7.5 से कम
|
|
पंक्ति समय बदलें
|
5 मिनट से कम
|
|
उपकरण
|
|
|
शक्ति
|
AC220V±10%,50/60HZ,15A
|
|
संपीड़ित हवा
|
4~6 किलोग्राम/सेमी2, 10.0 ट्यूब
|
|
संचालन प्रणाली
|
विंडोज एक्सपी
|
|
उपकरण का आकार
|
1140mm(L) x 1400mm(W) x 1480mm(H)
स्क्रीन और त्रि-रंग प्रकाश की ऊंचाई)
|
|
उपकरण का वजन
|
लगभग 1000 किलो
|
विशेषताएं:
1उच्च स्थिरता सीसीडी कैमरा प्रणाली
चौतरफा प्रकाश स्रोत समायोज्य, समान प्रकाश व्यवस्था और सही छवि संग्रह के साथ,मार्क बिंदुओं के विभिन्न प्रकारों को एक बहुत अच्छी पहचान हो सकती है (गंभीर मार्क बिंदु सहित),टिन, गोल्ड-ओलेटेड, स्प्रे टिन, एफपीसी और अन्य प्रकार के पीसीबी के विभिन्न रंगों को पूरा करने के लिए।
2उच्च दक्षता स्टेंसिल सफाई प्रणाली
नई पोंछ प्रणाली स्टेंसिल के साथ पूर्ण संपर्क सुनिश्चित करती है, और बढ़ी हुई वैक्यूम सक्शन सुनिश्चित करती है कि जाल में शेष सोल्डर पेस्ट को प्रभावी ढंग से हटा दिया जाए,और प्रभावी स्वचालित सफाई समारोह प्राप्त किया जाता है.
3सरल और विश्वसनीय पीसीबी पोजिशनिंग सिस्टम
अनुकूलनशील पीसीबी बोर्ड मोटाई, सॉफ्टवेयर ट्यून करने योग्य लचीला साइड दबाव और चुंबकीय समर्थन उपकरण,
4.बुद्धिमान स्क्रैपर प्रणाली
प्रोग्राम करने योग्य और स्वतंत्र प्रत्यक्ष जुड़ा हुआ स्टेपर मोटर नियंत्रण, अंतर्निहित सटीक दबाव नियंत्रण प्रणाली।
