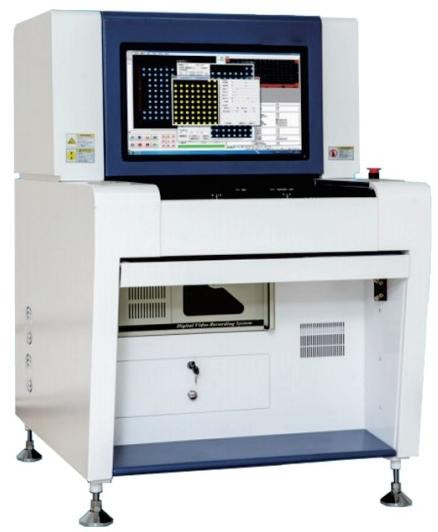

उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: YSL-Z5P
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD18000
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 7 दिन
भुगतान शर्तें: एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता: 100 सेट
मशीन आयाम (एल*डब्ल्यू*एच: |
868*1055*1365 मिमी |
वजन: |
310 किग्रा |
बिजली की आपूर्ति: |
AC220V±10%, एकल चरण 50/60HZ, बिजली की खपत 600W |
कार्यशील पर्यावरण: |
तापमान10-40℃, आर्द्रता 30-80%आरएच |
मशीन आयाम (एल*डब्ल्यू*एच: |
868*1055*1365 मिमी |
वजन: |
310 किग्रा |
बिजली की आपूर्ति: |
AC220V±10%, एकल चरण 50/60HZ, बिजली की खपत 600W |
कार्यशील पर्यावरण: |
तापमान10-40℃, आर्द्रता 30-80%आरएच |
उत्पाद विशेषताएं:
1बहु-अल्गोरिदम और तकनीकें
2बहु-बोर्ड के लिए एक साथ निरीक्षण और बोर्ड के दो किनारों (ऊपरी और निचले घटकों) के निरीक्षण शिफ्ट से निरीक्षण की दक्षता में सुधार होता है।
3.स्मार्ट कैमरा बारकोड पहचान प्रणाली.
4.बहु मशीन निगरानी प्रणाली,उत्पादन की सभी स्थितियों को अच्छी तरह से जान सकती है
5. दूरस्थ प्रोग्रामिंग और डिबगिंग सॉफ्टवेयर को आसान और सुविधाजनक बनाते हैं
| तकनीकी पैरामीटर | |||
|
श्रेणी |
आइटम |
विनिर्देश |
|
|
पहचान प्रणाली |
निरीक्षण |
कई एल्गोरिदमों का उपयोग करके सिंथेटिकली जैसे कि WIDM.Color Image contrast technology.Color vector analysis,similarity,two-value handling technology DCR Contour analysis,सोल्डर बॉल निरीक्षण और वेव डीआईपी विश्लेषण प्रौद्योगिकी तथा अन्य |
|
| कैमरा | 20μm ((ऑप्टिकल 15μm,10μm) 5MP रंगीन कैमरा:20μm(15μm,10μm विकल्प के लिए) | ||
|
दीपक-घर |
विशेष समाक्षीय ऑप्टिकल विकल्प के साथ 3 रंगों का आरजीबी एलईडी लैंपहाउस। |
||
| छवि प्रसंस्करण गति |
0201 चिप |
≤10ms | |
| प्रति छवि समय | ≤170ms | ||
|
पेस्ट प्रिंटिग दोष |
गलत संरेखित, अतिप्रवाह, अपर्याप्त, खुला चिपकाना, दाग |
||
|
दोषों को ठीक करता है |
अनुपलब्ध, गलत, विकृत, कब्रिस्तान पत्थर, बिलबोर्ड, पलटाव, उलट ध्रुवीयता, गलत. क्षतिग्रस्त |
||
|
निरीक्षण आइटम |
सोल्डर दोष |
अतिप्रवाह, अपर्याप्त, कम मिलाप, दाग, झूठी मिलाप |
|
|
वेव सोल्डरिंग निरीक्षण |
अतिप्रवाह, अपर्याप्तता, कम, अधिक मिलाप, मिलाप शून्य |
||
|
विरोधी स्थैतिक उपाय |
अस्थिर विद्युत आउटलेट, अस्थिर माला |
||
|
तंत्रप्रणाली |
पीसीबी का आकार | 25×25mm~480×330mm, ग्राहकों की मांगों के अनुसार बड़ा आकार बना सकते हैं | |
| पीसीबी मोटाई | 0.5 मिमी-5.0 मिमी | ||
|
पीसीबी वार्प सहिष्णुता |
±2 मिमी ((विरूपण को ठीक करने में मदद करने के लिए एक क्लैंप है) | ||
|
घटकों की स्वीकृति |
TOP<28/विकल्प:55mm;BOT<75mm | ||
|
न्यूनतम अंतरिक्ष भागों |
20um: 0201 चिप,0.4 पिच्लसी, 15um:01005 चिप,0.3पीच आईसी | ||
|
X,YP प्लेटफार्म |
ड्राइवर | एसी सर्वो सिस्टम | |
|
ऑरलेंटेशन |
<10μm | ||
|
गतिशीलता |
700 मिमी/सेकंड | ||
|
नरम प्रणाली |
संचालन प्रणाली |
माइक्रोसॉफ्ट विंडोज 10 | |
|
नियंत्रण और पहचान |
विशेषताएं |
स्वचालित रूप से कार्यक्रम को कॉल करें और पीसीबी के ऊपरी या निचले पक्ष की पहचान करें;पीसीबी प्रोग्रामिंग का समर्थन न करें;बुद्धिमान संचार,एमईएस के साथ डॉकिंगबुद्धिमान डेटा अलर्ट फ़ंक्शन;केंद्रीयकृत डेटाबेस मॉडल का समर्थन करें |
|
|
ऑपरेशन |
ग्राफिकल प्रोग्रामिंग.काम करने में आसान;कई एल्गोरिदम स्वतंत्र संयोजन हो सकते हैं;लाइन प्रोग्रामिंग का समर्थन डिबगिंगः स्वचालित रूप से एसपीसी रिपोर्ट उत्पन्न करें। |
||
|
चिह्नित करना |
अंक अंक |
3 अंक चुने जा सकते हैं | |
|
गति को पहचानना |
0.5s/pcs | ||
| नियंत्रण प्रणाली | कम्प्यूटर |
औद्योगिक कंप्यूटर l3 CPU,I3 CPU,मेमोरी16G,हार्ड डिस्क 2T |
|
|
पिसप्ला |
22 इंच का टीएफटी |
||
|
अन्य |
मशीन आयाम ((L×WxH) |
868×1055×1365 मिमी | |
| वजन | ~ 310 किलोग्राम | ||
|
विद्युत आपूर्ति |
AC220V±10%, एकल चरण 50/60HZ, बिजली की खपत 600W |
||
|
कामकाजी रोजगार |
तापमान10-40°C, आर्द्रता 30-80%RH |
||
