उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: YSL-Z5P
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 12800~17800
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 7 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10 सेट / महीना
कैमरा: |
5MP रंगीन कैमरा: 20μm (विकल्प के लिए 15μm, 10μm) |
लैम्प घर: |
3Rngs RGB LED लैंप-हाउस, विकल्प के लिए विशेष समाक्षीय ऑप्टिकल के साथ। |
पीसीबी आकार: |
25×25mm~480×330mm, ग्राहकों की मांग के अनुसार बड़ा आकार बना सकते हैं |
पीसीबी मोटाई: |
0.5मिमी-5.0मिमी |
पीसीबी वार्प टॉलरानो: |
± 2 मिमी |
कैमरा: |
5MP रंगीन कैमरा: 20μm (विकल्प के लिए 15μm, 10μm) |
लैम्प घर: |
3Rngs RGB LED लैंप-हाउस, विकल्प के लिए विशेष समाक्षीय ऑप्टिकल के साथ। |
पीसीबी आकार: |
25×25mm~480×330mm, ग्राहकों की मांग के अनुसार बड़ा आकार बना सकते हैं |
पीसीबी मोटाई: |
0.5मिमी-5.0मिमी |
पीसीबी वार्प टॉलरानो: |
± 2 मिमी |

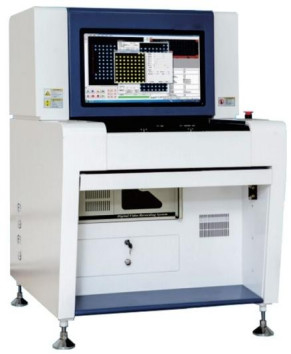

YSL-Z5P पूर्ण स्वचालित ऑप्टिकल निरीक्षण उपकरण उच्च परिशुद्धता ऑफलाइन AOI
उत्पाद विशेषताएं
बहु-अल्गोरिदम और तकनीकें
एक साथ कई बोर्डों का निरीक्षण और बोर्ड के दो किनारों (ऊपरी और निचले घटकों) का निरीक्षण शिफ्ट करने से निरीक्षण की दक्षता में सुधार होता है।
स्मार्ट कैमरा बारकोड पहचान प्रणाली.
कई मशीन निगरानी प्रणाली,उत्पादन की सभी स्थितियों को अच्छी तरह से जान सकती है
दूरस्थ प्रोग्रामिंग और डिबगिंग सॉफ्टवेयर को आसान और सुविधाजनक बनाते हैं
| 技术参数 होनाTECHNICAL पैरामीटर | |||
|
类别 श्रेणी |
项目 आइटम |
规格参数 विनिर्देश |
|
|
दृश्य पहचान प्रणाली पहचान प्रणाली |
判别方法 निरीक्षण |
综合拥有权值成像数据差异分析技术,彩色图像对比,颜色矢量分析技术,相似性,二值化, OCR वर्ण पहचान,OCV外形轮?? विश्लेषण तकनीक,锡珠功能检测,波峰??插针检测 आदि कई तरह के एल्गोरिदम कई एल्गोरिदमों का उपयोग करके सिंथेटिकली जैसे कि WIDM.Color Image contrast technology.Color vector analysis,similarity,two-value handling technology DCR Contour analysis,सोल्डर बॉल निरीक्षण और वेव डीआईपी विश्लेषण प्रौद्योगिकी तथा अन्य |
|
| कैमरा | 5000000 पिक्सेल रंगीन कैमरा, संकल्पः 20μm (विकल्प के लिए 15μm, 10μm) 5MP रंगीन कैमराः 20μm (विकल्प के लिए 15μm, 10μm) | ||
|
प्रकाश स्रोत दीपक-घर |
आरजीबी तीन रंग की घेरेदार एलईडी संरचना प्रकाश स्रोत। विशेष सहायक समधारी प्रकाश स्रोत। विशेष समाक्षीय ऑप्टिकल विकल्प के साथ 3 रंगों का आरजीबी एलईडी लैंपहाउस। |
||
| छवि प्रसंस्करण गति |
0201 यूनिट 0201 चिप |
≤10ms (मानक ऊंचाई) | |
| mageप्रसंस्करण गति | प्रति चित्र प्रसंस्करण समय प्रति छवि समय | ≤170ms (मानक ऊंचाई) | |
|
锡膏 छपाई पेस्ट प्रिंटिग दोष |
无,偏斜,少锡,锡,断路,污染 गलत संरेखित, अतिप्रवाह, अपर्याप्त, खुला चिपकाना, दाग |
||
|
零件缺陷 दोषों को ठीक करता है |
缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件, क्षति अनुपलब्ध, गलत, विकृत, कब्रिस्तान पत्थर, बिलबोर्ड, पलटाव, उलट ध्रुवीयता, गलत. क्षतिग्रस्त |
||
|
检测内容 निरीक्षण आइटम |
अभाव सोल्डर दोष |
锡多,锡少,连锡,脏污,虚?? अतिप्रवाह, अपर्याप्त, कम मिलाप, दाग, झूठी मिलाप |
|
|
波峰 检测 वेव सोल्डरिंग निरीक्षण |
多锡,少锡,短路,??,沙孔 अतिप्रवाह, अपर्याप्तता, कम, अधिक मिलाप, मिलाप शून्य |
||
|
防静电 उपाय विरोधी स्थैतिक उपाय |
防静电插座,配防静电手环 अस्थिर विद्युत आउटलेट, अस्थिर माला |
||
|
机械系统 तंत्रप्रणाली |
पीसीबी आयाम ((L×H) पीसीबी आकार | 25×25मिमी ~ 480×330 मिमी, (ग्राहक की आवश्यकता के अनुसार अनुकूलित किया जा सकता है) ग्राहकों की मांग के अनुसार बड़ा आकार बना सकते हैं | |
| पी सी बी 厚 度 पीसीबी मोटाई | 0.5 मिमी-5.0 मिमी | ||
|
पी सी बी ?? 曲 度 पीसीबी वार्प सहिष्णुता |
±2 मिमी(अथवा सहायक) | ||
|
零件高度 घटकों की स्वीकृति |
TOP<28/विकल्प:55mm;BOT<75mm | ||
|
最小零件 न्यूनतम अंतरिक्ष भागों |
20um: 0201 चिप,0.4 पिच्लसी, 15um:01005 चिप,0.3पीच आईसी | ||
|
X,Y 平 台 X,YP प्लेटफार्म |
驱动设备 चालक | 交流伺服电机系统 एसी सर्वो प्रणाली | |
|
定位 सटीक ऑरलेंटेशन |
<10μm | ||
|
गतिशीलता गतिशीलता |
700 मिमी/सेकंड | ||
|
सॉफ़्टवेयर सिस्टम सॉफ्ट सिस्टम |
操作系 ऑपरेशन एस |
统 इष्टम |
माइक्रोसॉफ्ट विंडोज 10 |
|
पहचान नियंत्रण प्रणाली |
特点 विशेषताएं |
स्वचालित प्रोग्राम कॉल, प्लेट-सामने-सामने की स्वचालित पहचान; समर्थन रहित प्लेट प्रोग्रामिंग; बुद्धिमान संचार कार्यक्षमता, प्रतिध्वनित उत्पादन प्रबंधन प्रणाली; बुद्धिमान डेटा अलर्ट कार्यक्षमता; समर्थन केंद्रीय केंद्रीकृत डेटाबेस मोड। स्वचालित रूप से कार्यक्रम को कॉल करें और पीसीबी के ऊपरी या निचले पक्ष की पहचान करें;पीसीबी प्रोग्रामिंग का समर्थन न करें;बुद्धिमान संचार,एमईएस के साथ डॉकिंगबुद्धिमान डेटा अलर्ट फ़ंक्शन;केंद्रीयकृत डेटाबेस मॉडल का समर्थन करें |
|
| नियंत्रण और पहचान |
操作 ऑपरेशन |
图形化编程,操作简单易学;多种算法可自由搭配组合;支持离线编程和离线调试;可自动生成统计报告 ग्राफिकल प्रोग्रामिंग.काम करने में आसान;कई एल्गोरिदम स्वतंत्र संयोजन हो सकते हैं;लाइन प्रोग्रामिंग का समर्थन डिबगिंगः स्वचालित रूप से एसपीसी रिपोर्ट उत्पन्न करें। |
|
|
चिह्नित करना |
अंक संख्या अंक अंक |
चुनने योग्य 3 सामान्य इस्तेमाल किए जाने वाले मार्क बिंदु या कई मार्क बिंदु उपयोग 3मार्क चुन सकते हैं | |
|
पहचान की गति गति को पहचानना |
0.5s/pcs | ||
| नियंत्रण प्रणाली नियंत्रक | 电脑主机 कंप्यूटर |
工业控制计算机,17 CPU,16G DDR मेमोरी,2TB हार्ड डिस्क औद्योगिक कंप्यूटर l3 CPU,I3 CPU,मेमोरी16G,हार्ड डिस्क 2T |
|
|
显示 पिसप्ला |
22 इंच तरल क्रिस्टल चौड़ा स्क्रीन डिस्प्ले 22 इंच का टीएफटी |
||
|
其它参数 अन्य |
उपकरण आकार मशीन आयाम ((L×WxH) |
868×1055×1365 मिमी | |
| वजन वजन | ~ 310 किलोग्राम | ||
|
विद्युत स्रोत विद्युत आपूर्ति |
交流220伏特±10%, आवृत्ति50/60 हर्ट्ज, सीमांकित शक्ति600W AC220V±10%, एकल चरण 50/60HZ, बिजली की खपत 600W |
||
|
प्रयोग पर्यावरण कामकाजी रोजगार |
温度10-40°C, आर्द्रता30- 80%RH तापमान10-40°C, आर्द्रता 30-80%RH |
||
