उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल-एस910
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 12800~17800
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 7 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10 सेट / महीना
विद्युत आपूर्ति: |
220V±10%,50/60Hz,1.6KW |
संचालन व्यवस्था: |
विंडोज़ 10 प्रो |
प्रदर्शन: |
24"एलईडी |
कैमरा: |
हाई-स्पीड OCD 12MP (विकल्प के लिए 25MP) |
लेंस: |
टेलीसेंट्रिक लेंस |
विद्युत आपूर्ति: |
220V±10%,50/60Hz,1.6KW |
संचालन व्यवस्था: |
विंडोज़ 10 प्रो |
प्रदर्शन: |
24"एलईडी |
कैमरा: |
हाई-स्पीड OCD 12MP (विकल्प के लिए 25MP) |
लेंस: |
टेलीसेंट्रिक लेंस |

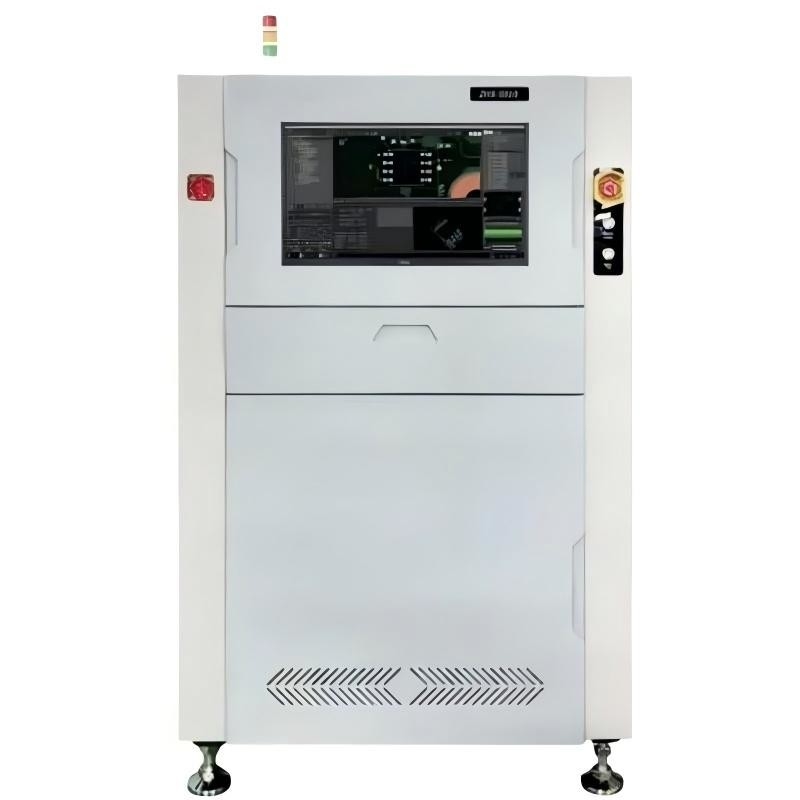

YSL-S910 एकल/दो लेन पूर्ण स्वचालित ऑप्टिकल निरीक्षण उपकरण उच्च परिशुद्धता ऑनलाइन AOI
विशेषताएं
अल बुद्धिमान पहचान और पता लगाने एल्गोरिथ्म, तेजी से प्राप्त
प्रोग्रामिंग और सटीक पहचान
उच्च परिशुद्धता नियंत्रण मंच
गति मंच दोहरे चालक प्रणाली, उच्च गति, स्थिर को गोद लेता है
कोई कंपन नहीं, कोई शोर नहीं
उच्च गति उद्योग कैमरा
बहु-प्रोजेक्टिव संरचना ग्रिड प्रणाली
Moir é fringes पर आधारित एन-चरण चरण शिफ्ट एल्गोरिथ्म प्रदान कर सकता है
माइक्रोमीटर स्तरखोज की सटीकता;आसान के लिए वैकल्पिक बहु-ग्रिटिंग सिर
प्रतिबिंबों और छायाओं का संचालन
अद्वितीय 3 डी बिंदु बादल पुनर्निर्माण तकनीक का पता लगाने की सटीकता और पता लगाने की स्पष्टता में काफी सुधार हो सकता है, 2 डी पता लगाने के अंधे क्षेत्र को प्रभावी ढंग से कवर कर सकता है,2 डी आईसी पैर का पता लगाने के लिए मुश्किल है, भागों की तैरने की क्षमता 100% पता लगाने की दर तक पहुंच सकती है।
12 एमपी हाई डेफिनिशन COAXPRESS अल्ट्रा हाई स्पीड कैमरे और 1080 पी डिजिटल प्रोजेक्शन यूनिट के कई सेटों के गहरे समन्वय के तहत, बहु-चरण आरजीबीडब्ल्यू चार रंग एलईडी टॉवर प्रकाश स्रोत के माध्यम से,360° गैर-मृत कोण डिजिटल प्रक्षेपण और कुशल छवि अधिग्रहण और वास्तविक प्रभाव प्राप्त किया जा सकता है.
चरण माप प्रोफाइलोमेट्री (पीएमपी) संरचना ग्रिड द्वारा साइनसॉइडल गति प्रक्षेपण पर आधारित,विशिष्ट चरण शिफ्ट द्वारा कई छवियों,बहु-चरण द्वारा चरण वितरण की गणना करने के लिए,त्रिभुज और इतने पर प्राप्त करने के लिए उच्च परिशुद्धता आउटलाइन और वस्तु की मात्रावास्तविक रंग 3 डी स्टीरियोस्कोपिक छवियों के प्रदर्शन को प्राप्त करने के
| 技术参数ईCHNमैंसीएएल पैरामीटर | ||||
影像系统 दृष्टि प्रणाली | S910 | S920 |
D910 D920 | |
| 摄像头 कैमरा | हाई स्पीड सीसीडी कैमरा, 12 करोड़ पिक्सेल ((विकल्पः 25 करोड़ पिक्सेल) हाई स्पीड ओसीडी 12 एमपी ((विकल्प के लिए 25 एमपी) | |||
| 镜头 लेंस | 工业镜头 दूरबीन लेंस | |||
投影单元 प्रक्षेपण प्रणाली | 4 दिशा प्रक्षेपण प्रकाश 4 दिशात्मक प्रक्षेपण ग्रिड | |||
| प्रकाश स्रोत प्रकाश | 环形RGBW四色LED光源 रिंग RGBWLEDLight | |||
| प्रकाशिकी संकल्पना | 15μm ((विकल्प12μm,10μm,8μm) | |||
| एफओवी | 60×45mm ((15μm) /48×36mm ((12μm) /40×30mm ((10μm) | |||
检测能力 प्रदर्शनe | ||||
3डी ऊंचाई माप सीमा 3D ऊंचाई माप सीमा | 标准精度下: - 2~20mm,高精度下: - 2~10mm | |||
उच्चतम संकल्प ऊंचाई संकल्प | 0.4μm | |||
ऊंचाई जांच की सटीकता प्रमाणित लक्ष्य पर ऊंचाई सटीकता | ±3μm | |||
| पुनरावर्ती और पुनरुत्पादक जीआर एंड आर | ≤10% | |||
एक्सवाई पोजिशन सटीकता शिफ्ट पोजीशन सटीकता | 10μm | 5μm | 10μm 5μm | |
| 检测不良类型 nspectionप्रकार | 缺件,偏移,歪斜,立碑,侧立,翻件,极性反,错件,破损,多锡,少锡,短路, आकार मिसिंग, शिफ्ट, विकृत, कब्रिस्तान पत्थर, बिलबोर्ड, उलटा, उलटा ध्रुवीयता, गलत. क्षतिग्रस्त, बहुत कम, अपर्याप्त, कम, आयाम. | |||
板?? क्षतिपूर्ति पीसीबी वारपेज | ±5 मिमी ((2%) | |||
设备参数 मशीन पैरामीटर | ||||
| 检测基板 आकार सीमा बोर्ड आकार सीमा | 双轨时:50×50?? 510×300 मिमी ((Max:510×320 मिमी की आवश्यकता है कारखाने से पहले विवरण) 50 × 50 ¢ 510 × 460 मिमी 单轨时:50×50510×560 मिमी | |||
零件上下限高 ऊपरी पक्ष/बोट पक्ष की सीमा | 40/40 मिमी | |||
पीसीबी की मोटाई पीसीबी मोटाई | 0.5-5.0 मिमी | |||
रेलमार्ग ऊंचाई कन्वेयर की ऊंचाई | 900±20 मिमी | |||
尺寸 ((宽×深×高,高度不含三色报警灯) आयाम (W×D*H, टावर लाइट शामिल नहीं) | 1200×1280×1656 मिमी | 1382×1389×1600 मिमी | 1200×1520×1656 मिमी | 1300×1632×1600 मिमी |
| ड्राइवर | 伺服电机 सर्वो मोटर | सीधा तार विद्युत रैखिक मोटर | 伺服电机 सर्वो मोटर | सीधा तार विद्युत रैखिक मोटर |
वजन वजन | ~ 700 किलोग्राम | ~ 900 किलोग्राम | ~950 किलोग्राम | ~1150 किलोग्राम |
विद्युत स्रोत विद्युत आपूर्ति | 220V±10%,50/60Hz,1.6KW | 220V±10%,50/60Hz,2.5KW | ||
气源 वायु आपूर्ति | 0.5mpa,40cm3/min | |||
ऑपरेटिंग सिस्टम संचालन प्रणाली | विंडोज 10 प्रो | |||
मुख्य机参数 पीसी पैरामीटर | सीपीयूः इंटेल I9, रैम:128G,एचडीडी:1TB एसडी+4TB企业级HDD,जीपीयूःRTX3060(12G显存) इंटेल 9 सीपीयू,मेमोरी:128G,हार्ड डिस्क 1TB एसएसडी+4TB एंटरप्राइज-डैस एचडीडी,जीपीयूःआरटीएक्स3060(12जीएममेमोरी | |||
| 显示器 प्रदर्शन | 24"एलईडी | |||
| 界面显示 परिणाम | 2D/3D真彩图 2D/3D सच्चा रंग | |||
