उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल-एस820
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD38000
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 7 दिन
भुगतान शर्तें: टी/टी, एल/सी, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 10 सेट
वजन: |
550 किग्रा |
विद्युत आपूर्ति: |
AC220V=10%, एकल चरण 50/60Hz |
हवा की आपूर्ति: |
0.5mpa,70cm³/मिनट |
संचालन व्यवस्था: |
माइक्रोसॉफ्ट विंडोज 10 |
आयाम (W×D*H, टावर लाइट शामिल नहीं): |
960×1133×1660मिमी |
घटक निकासी: |
TOP≤30mm, BOT≤30mm |
शक्ति: |
1 किलोवाट |
वजन: |
550 किग्रा |
विद्युत आपूर्ति: |
AC220V=10%, एकल चरण 50/60Hz |
हवा की आपूर्ति: |
0.5mpa,70cm³/मिनट |
संचालन व्यवस्था: |
माइक्रोसॉफ्ट विंडोज 10 |
आयाम (W×D*H, टावर लाइट शामिल नहीं): |
960×1133×1660मिमी |
घटक निकासी: |
TOP≤30mm, BOT≤30mm |
शक्ति: |
1 किलोवाट |

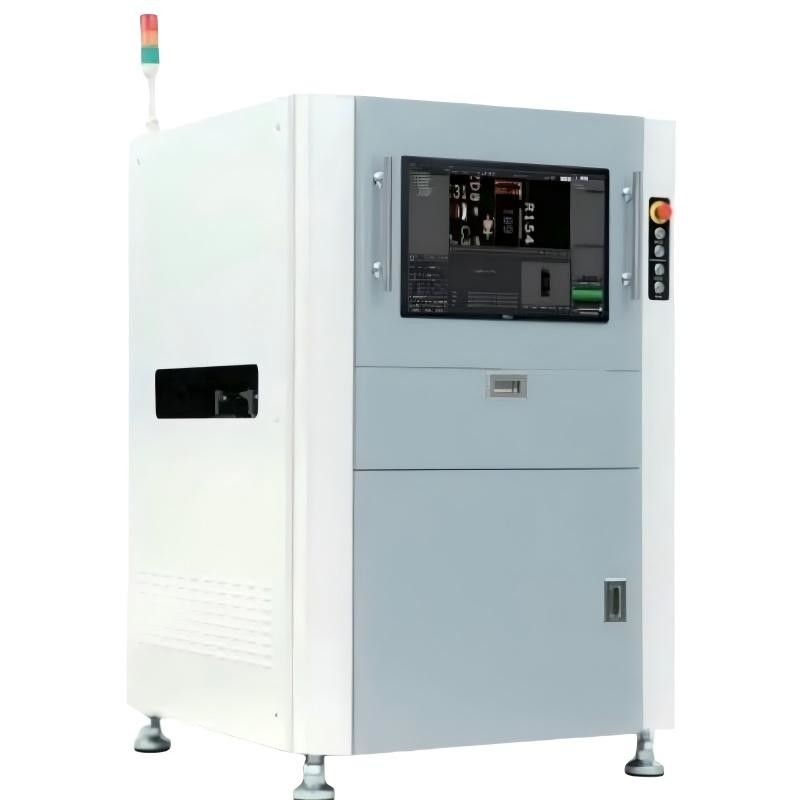

एसएमटी उत्पादन लाइन के लिए YSL-S820 मल्टी-फंक्शन मानक इन-लाइन 2 डी एओआई मशीन
उत्पाद विशेषताएं:
1.वेक्टर विश्लेषण एल्गोरिथ्म,उत्तम निरीक्षण क्षमता प्राप्त करने के लिए विभिन्न प्रकार के सॉफ़्टवेयर एल्गोरिदम एकीकृत
2औद्योगिक कैमरा, चयन के लिए कई विनिर्देश
3.नए प्रकाश स्रोत डिजाइन,प्रभावी रूप से एनजी भागों को समाप्त.
4.ऑफलाइन प्रोग्रामिंग और डिबगिंग
5उपकरण संचार प्रोटोकॉल के माध्यम से एनजी बफर डिवाइस और अन्य उपकरणों के साथ सीधे संवाद कर सकता है
फंक्शन मॉड्यूलः
1. अल बुद्धिमान पहचान और विभिन्न वेक्टर छवि एल्गोरिथ्मप्राप्त करना है उत्तम निरीक्षण क्षमता
स्वचालित रूप से एक डेटाबेस बनाने के लिए एआई का उपयोग करके, स्वचालित रूप से पता लगाने की सीमाओं को कॉन्फ़िगर करें, और पारंपरिक वेक्टर विश्लेषण एल्गोरिदम को एकीकृत करें,यह कुशल प्रोग्रामिंग और पता लगाने के एल्गोरिदम के इष्टतम विन्यास को प्राप्त कर सकता हैइस प्रकार पता लगाने की क्षमता सुनिश्चित करते हुए प्रोग्रामिंग दक्षता में सुधार होगा।
2उच्च परिभाषा उच्च प्रदर्शन उद्योग कैमरा
उच्च रंग पुनरुत्पादन के साथ, उच्च रिज़ॉल्यूशन टेलीसेंट्रिक लेंस, उच्च एनजी पहचान, एओआई के लिए उच्च-परिभाषा छवि आउटपुट प्रदान करें।
3. कई मशीनें एक ऑपरेटर, बुद्धिमान संचार
केंद्रीय सर्वर मोड जो उत्पादन के एकीकृत प्रबंधन की सुविधा के लिए सभी परीक्षण मशीनों से जानकारी एकत्र करता है,कई मशीनों को केवल एक ऑपरेटर की आवश्यकता होती है।
तकनीकी पैरामीटर
|
श्रेणी |
आइटम |
S810/S820/S830 S810L/S820L/S830L |
|
पहचान प्रणाली
|
निरीक्षण |
ऑल इंटेलजेन्ट डिटेक्ट अल्गोरिथ्म, वेक्टर इमेज अल्गोरिथ्म, सिंड्यूलेन्स ऑपरेटोन, डिस्टेंस ऑफ ल्यूमिनेन्स बॉन्ड, चिपट्रैग.ओसीआर/ओसीवी, इमिनान सेल क्लोर रंग निकालना, रंग निकालना (RGB & HSV,प्रकाश की मूल्य सीमा,प्रकाश की ऑफसेट,प्रकाश की न्यूनतम भिन्नता अवधि) 30 से अधिक प्रकार के सबसे उन्नत एल्गोरिदम |
| कैमरा | 5MP7उच्च प्रदर्शन 5MP712MP (20 और 25MP वैकल्पिक) | |
| लेंस |
उच्च-रिज़ॉल्यूशन टेलीसेंट्रिक लेंस,20μm,15μm,12um,10μm,8μm विकल्प के लिए |
|
|
दीपक-घर |
रिंग टॉवर संरचना,उच्च तीव्रताRGBW फ्लैश प्रकाश व्यवस्था |
|
| एफओवी |
48.96×40.96 मिमी ((5MP &20μm)/36.72×30.72 मिमी ((5MP &15μm) 50×45 मिमी ((12MP&15μm) /40×30 मिमी ((12MP&10μm) |
|
|
0201 चिप |
<7.6ms | |
|
प्रति छवि समय |
220-450 मिमी | |
|
पेस्ट प्रिंटिंग में दोष |
अनुपलब्ध. ओवरफ्लो, असम्भव, खुला चिपकाना, दाग |
|
|
घटक दोष |
मिसिंग. शिफ्ट, तिरछा, कब्र पत्थर, बिलबोर्ड, ओवरट्यूम, उलटा ध्रुवीयता, गलत. क्षतिग्रस्त |
|
|
सोल्डर के दोष |
अतिप्रवाह, अपर्याप्त, कम मिलाप, दाग | |
|
वेवसॉकरिंग निरीक्षण |
अतिप्रवाह, अपर्याप्त, कम, अधिक मिलाप, मिलाप शून्य |
|
| निरीक्षण की अवधि | 0201&0.4mmpitch ((20μm) 01005&0.3mmpitch ((15μm) | |
|
तंत्र प्रणाली
|
पीसीबी कन्वेयर |
नीचे से ऊपर तक.आटोमेटिक पीसीबी लोडिंग और अनबैडिंग.आटोमेटिक कन्वेयर चौड़ाई को समायोजित करें,5MEMA मानक संचार प्रोटोकॉल.कन्वेयर ऊंचाई 900±20 मिमी |
| पीसीबी का आकार |
50×50 मिमी~400×330 मिमी 50×50 मिमी~510×460 मिमी
|
|
| पीसीबी मोटाई | 0.5-5.0 मिमी | |
|
पीसीबी वार्प सहिष्णुता |
±2 मिमी | |
|
घटकों की स्वीकृति |
TOP≤30mm,BOT≤30mm | |
| ड्रिवर | एसी सर्वो प्रणाली, कैमरा XY दिशाओं में चलता है | |
| ऑरलेंटेशन | <10μm | |
|
काटने की गति |
मानक: 500 मिमी/सेकंड, अधिकतम 800 मिमी/सेकंड | |
| नरम प्रणाली | संचालन प्रणाली | माइक्रोसॉफ्ट विंडोज 10 |
| ऑपरेशन | ग्राफिक प्रोग्रामिंग,भाषाःचीनी/अंग्रेजी | |
| प्रोग्रामिंग | ऑफ़लाइन प्रोग्रामिंग का समर्थन (वैकल्पिक के लिए),एआई स्वचालित फ्रेमिंग का समर्थन (वैकल्पिक के लिए) | |
| कम्प्यूटर | औद्योगिक कंप्यूटर,इंटेल क्वाड-कोर I7 सीपीयू,मेमोरी:16G(32G/64G मेमोरी 12M पिक्सल और ऊपर के लिए हार्ड ड्राइव:256GB SSD+4TB HDD(वेस्टर्न डिजिटल एंटरप्राइज);जीपीयू GTX1650 | |
| प्रदर्शन | 22 इंच का टीएफटी | |
| नेटवर्क | नेटवर्क | पीसीबीए दोषों की मरम्मत स्टेशन पर जांच और सुधार करने में सक्षम |
| एमईएस समर्थन | उपलब्ध मानक बंदरगाह |
