उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग
ब्रांड नाम: YUSH

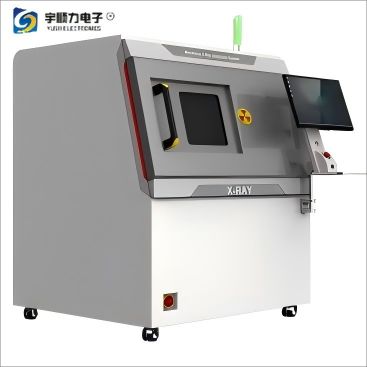

मॉडल संख्या: YS-X6600
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: USD38650
प्रसव के समय: 20 कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100
वजन: |
1170 किग्रा |
मॉडल: |
YS-X6600 |
मानक आकार: |
540मिमी*450मिमी |
कुल शक्ति: |
1700w |
वजन: |
1170 किग्रा |
मॉडल: |
YS-X6600 |
मानक आकार: |
540मिमी*450मिमी |
कुल शक्ति: |
1700w |
1आवेदन
| 1: अर्धचालक | 2: ऑटोमोबाइल इलेक्ट्रॉनिक्स | 3: पीसीबीए | 4एलईडी |
| 5BGA/QFN निरीक्षण | 6: एल्यूमीनियम कास्टिंग | 7मोल्ड | 8: विद्युत और यांत्रिक घटक |
| 9: जैविक कृषि बीज | 10: विमानन घटक | 11व्हील हब | 12: तार/यूएसबी/प्लग |
2कार्य और विशेषताएं
| कार्य | लाभ |
| एक्स-रे ट्यूब और डिटेक्टर Z दिशा के साथ आगे बढ़ सकते हैं,X-Y दिशा में चलने वाली मेज की गति को समायोजित किया जा सकता है। | उत्पाद की वृद्धि और पता लगाने की दक्षता में सुधार के लिए बड़ी प्रभावी पता लगाने की सीमा। |
| उच्च परिभाषा डिजिटल फ्लैट पैनल डिटेक्टर.झुकाव कोण60° है, तो नमूनों को एक अद्वितीय परिप्रेक्ष्य से देखा जा सकता है। | उत्पाद के साइड दोषों की पहचान करना आसान है और कोई मृत कोण का पता लगाना नहीं है। |
| दीर्घायुएक्स-रे ट्यूब, जीवन भर के लिए रखरखाव मुक्त। | दुनिया के शीर्ष जापानी Hamamatsu एक्स-रे स्रोत को अपनाएं |
| दोष 2.5μm से कम का पता लगाया जा सकता है। उच्च पता लगाने की दोहराव सटीकता। | अर्धचालक पैकेज के सोने के तार के झुकने और टूटने को अलग करना आसान है। |
| शक्तिशाली सीएनसी माप समारोह, स्वचालित रूप से परीक्षण कर सकते हैं, परीक्षण कार्यक्रम को संपादित किया जा सकता है। | बड़े पैमाने पर निरीक्षण के लिए उपयुक्त और पता लगाने की दक्षता में सुधार। |
| बड़े निरीक्षण स्थान, विभिन्न बड़े आकार के नमूने रख सकते हैं। मेज 10KG आइटम ले जा सकते हैं। | बड़े औद्योगिक नियंत्रण बोर्डों, अल्ट्रा-लंबी एलईडी स्ट्रिप्स और विभिन्न क्षेत्रों के लिए इलेक्ट्रॉनिक उत्पादों के लिए बड़ी तालिका |
| बड़े नेविगेशन दृश्य, टेबल आप माउस क्लिक करें, जहां करने के लिए स्थानांतरित हो जाएगा. | संचालित करने के लिए बहुत आसान, जल्दी से आइटम दोष खोजने और पता लगाने की दक्षता में सुधार |
3हार्डवेयर तकनीकी मापदंड
| ट्यूब प्रकार | सील माइक्रोफोकस एक्स-रे ट्यूब |
| ट्यूब वोल्टेज | ट्यूब वोल्टेज |
| ट्यूब धारा | 10-200uA(89uA तक सीमित सॉफ्टवेयर) |
| फोकल स्पॉट का आकार | 5-15μm |
| शीतलन विधि | संवहन शीतलन |
| डिटेक्टर का प्रकार | HD डिजिटल फ्लैट पैनल डिटेक्टर (FPD) |
| छवि क्षेत्र | 130 मिमी*130 मिमी |
| पिक्सेल मैट्रिक्स | 1536*1536 पिक्सल |
| झुकाव कोण | 0-60° |
| दोहराई गई परीक्षण की सटीकता | 3μm |
| सॉफ्टवेयर निरीक्षण की गति | 3.0s/बिंदु (लोडिंग और अनलोडिंग समय को छोड़कर) |
| मानक आकार | 540 मिमी*450 मिमी |
| प्रभावी निरीक्षण क्षेत्र | 500mm × 420mm |
| भार क्षमता | ≤5 किलो |
| ऑपरेटिंग प्लेटफार्म | माउस, कीबोर्ड, दो ऑपरेटिंग मोड |
| आंतरिक सीसा प्लेट | 5 मिमी मोटी लीड प्लेट (विकिरण को अलग करना) |
| आयाम | 1245mm(L) * 1230mm(W) * 1900mm(H) |
| वजन | 1170 किलो |
| विद्युत आपूर्ति | AC 110-220V(+10%)))अंतर्राष्ट्रीय सामान्य विद्युत आपूर्ति) |
4सॉफ्टवेयर के तकनीकी मापदंड
| बीजीए छोटा | पूर्व निर्धारित एनजी छवियों, सॉफ्टवेयर विपरीत और स्वचालित रूप से पहचानता है |
| बीजीए झूठी लोडर | पूर्व निर्धारित एनजी छवियों, सॉफ्टवेयर विपरीत और स्वचालित रूप से पहचानता है |
| क्षेत्रफल माप | पूर्व निर्धारित क्षेत्र आकार मानक, एनजी उत्पाद प्रॉम्प्ट फ़ंक्शन। |
| आकार माप | दूरी, सुनहरी रेखा वक्रता, ढलान, कोण आदि। |
| स्वचालित स्थिति | तालिका पर पावर ऑटो शून्य समारोह, प्रणाली रीसेट |
| नियंत्रण मोड | सीएनसी स्वचालित नियंत्रण, मैनुअल नियंत्रण कीबोर्ड, माउस, 3 मोड वैकल्पिक हैं। |
5तालिका नियंत्रण
1- टेबल की गति को स्पेसबार द्वारा समायोजित किया जा सकता हैः कम, सामान्य और उच्च गति।
2एक्स, वाई, जेड तीन अक्षीय गति और झुकाव कोण कीबोर्ड द्वारा नियंत्रित किया जाता है।
3. बड़ा नेविगेटर दृश्य, स्पष्ट नेविगेशन छवि, तालिका आप माउस क्लिक करें जहां करने के लिए स्थानांतरित हो जाएगा.
6सीएनसी प्रोग्रामिंग
1. बस माउस क्लिक करें और आप प्रोग्राम लिख सकते हैं.
2वस्तु तालिका स्थिति के लिए एक्स, वाई दिशा के साथ चलती है; एक्स-रे ट्यूब और डिटेक्टर स्थिति के लिए जेड दिशा के साथ चलती है।
3वोल्टेज और करंट सॉफ्टवेयर द्वारा सेट किया जाता है।
4छवि सेटिंग्सः चमक, कंट्रास्ट, ऑटो लाभ और एक्सपोजर
5उपयोगकर्ता प्रोग्राम रूपांतरण के लिए ठहराव समय बदल सकते हैं.
6टकराव रोधी प्रणाली काम के टुकड़ों के झुकाव और अवलोकन को अधिकतम कर सकती है।
7व्यास पर स्वचालित विश्लेषण, बीजीए की गुहा, क्षेत्रफल और गोलता का अनुपात।
7एक्स-रे कार्य सिद्धांत
