उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल3600
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD10000
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता: 100 सेट
आयाम: |
580मिमी*910मिमी*1650मिमी |
वजन: |
500 किलो |
मशीनी वर्कपीस की अधिकतम मोटाई: |
4 मिमी (कृपया उपकरण निर्माता से पहले से संपर्क करें) |
स्रोत: |
एकल चरण AC220V±10％, अधिकतम शक्ति 4.5KVA |
प्रसंस्कृत उत्पादों के प्रकार: |
क्यूएफएन, डीएफएन, बीजीए, एलजीए, एफसी, एमईएमएस, एलईडी लाइट बीड बीटी प्लेट और समान भौतिक विशेषताओं वाल |
उपकरण का परिचालन तापमान: |
23℃±2℃ |
आयाम: |
580मिमी*910मिमी*1650मिमी |
वजन: |
500 किलो |
मशीनी वर्कपीस की अधिकतम मोटाई: |
4 मिमी (कृपया उपकरण निर्माता से पहले से संपर्क करें) |
स्रोत: |
एकल चरण AC220V±10％, अधिकतम शक्ति 4.5KVA |
प्रसंस्कृत उत्पादों के प्रकार: |
क्यूएफएन, डीएफएन, बीजीए, एलजीए, एफसी, एमईएमएस, एलईडी लाइट बीड बीटी प्लेट और समान भौतिक विशेषताओं वाल |
उपकरण का परिचालन तापमान: |
23℃±2℃ |
1. उपकरण उपयोग पर्यावरण आवश्यकताएं और तकनीकी मापदंड

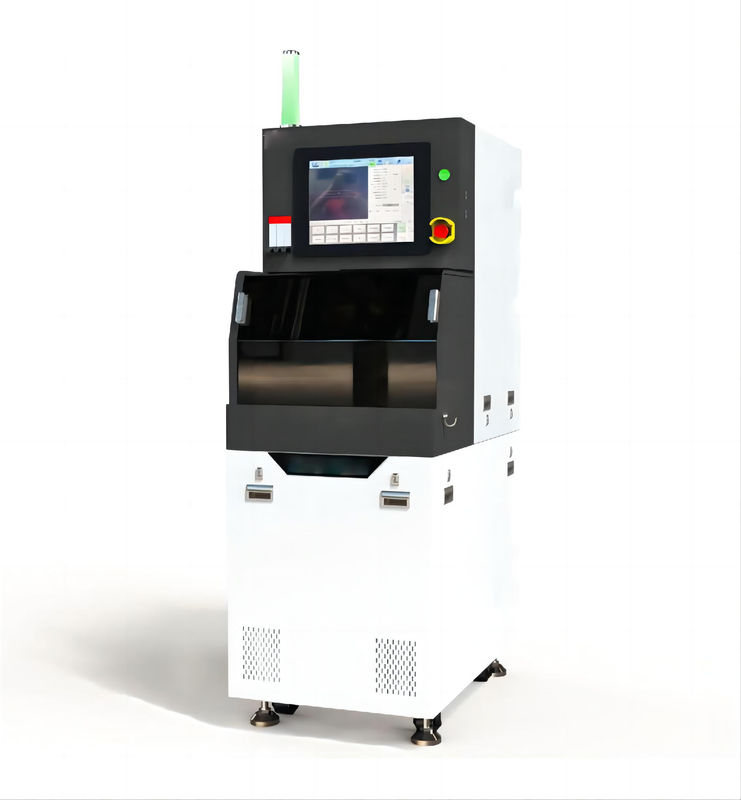

YSL3600 परिशुद्धता चिनाई मशीन एकल अक्ष कुशल काटने मोड; अधिकतम प्रसंस्करण workpiece आकार 150 * 150mm है, छोटे पैकेजिंग सब्सट्रेट सामग्री, नरम सामग्री काटने के लिए उपयुक्त,मैन्युअल लोडिंग और अनलोडिंग, स्वचालित ट्रांसमिशन और पोजिशनिंग, स्वचालित संरेखण काटने
1. लेखन मशीन को स्पष्ट कंपन के बिना स्थापित किया जाना चाहिए। बिना संक्षारक गैस और मजबूत चुंबकीय क्षेत्र के कमरे को साफ किया जाना चाहिए। कार्य तापमान 20 से 25 °C के बीच है और स्थिर रहता है;सापेक्ष आर्द्रता < 60% है, कोई संघनक नहीं।
2- स्क्रिपिंग मशीन द्वारा प्रयुक्त संपीड़ित वायु को तेल और पानी के बिना साफ होना चाहिए और संपीड़ित वायु को ठंडे ड्रायर के माध्यम से फ़िल्टर किया जाना चाहिए।
3काटने वाली मशीन के काटने वाले शीतलन जल की गुणवत्ता अशुद्धियों के बिना स्वच्छ होनी चाहिए और पानी का तापमान 16-20°C के भीतर होना चाहिए।और पानी के तापमान में उतार-चढ़ाव ± 1°C से कम या बराबर है ; अत्यधिक पानी का तापमान काटने के किनारे के टूटने, झिल्ली के पहनने, ब्लेड और काटने का कारण बन सकता है; काटने की मशीन का पानी का तापमान 9-16°C के भीतर होना चाहिए;और पानी के तापमान में उतार-चढ़ाव ± 2°C से कम या बराबर है ; अत्यधिक पानी का तापमान टिन पिघलने, रिवर्स कटिंग और टूटे हुए कटिंग का कारण बन सकता है।
4. लेखन मशीन में प्रयुक्त धुरी शीतलन जल की जल गुणवत्ता शुद्ध और अशुद्धियों से मुक्त होनी चाहिए, जल का तापमान 12-20°C के भीतर होना चाहिए,और पानी के तापमान में उतार-चढ़ाव ± 1°C से कम या बराबर है यदि पानी का तापमान मानक से अधिक हो, तो यह धुरी के शीतलन को प्रभावित कर सकता है, धुरी की सटीकता और स्थिरता को प्रभावित कर सकता है, जिसके परिणामस्वरूप काटने का विचलन हो सकता है,खराब काटने की गुणवत्ता और अन्य स्थितियां. (कमरे के तापमान और ± 3°C के भीतर काटना तापमान के साथ)
5गैस स्रोत तेल सामग्री 0.5mg / m3 से कम है।
| मूलभूत मापदंड | |
| रूपरेखा आयाम | 580mm × 910mm × 1650mm |
| वजन | लगभग 600 किलोग्राम |
| मैचेबल वर्कपीस की अधिकतम मोटाई | 4 मिमी ((कृपया उपकरण निर्माता के साथ अग्रिम में संवाद करें) |
| प्रसंस्करण योग्य उत्पादों का प्रकार | QFN,DFN,BGA,LGA,FC,MEMS,LED लाइट बीट प्लेट और समान भौतिक विशेषताओं वाली अन्य सामग्री |
| स्रोत | एकल चरण AC220V±10%, अधिकतम शक्ति 4.5KVA |
|
संपीड़ित हवा |
आपूर्ति संपीड़ित वायु दबावः 0.6MPa से अधिक, दबाव उतार-चढ़ाव 0.02MPa से कम है |
| उपकरण का कामकाजी दबाव:0.55-0.6MPa | |
| अधिकतम खपतः 200 लीटर/मिनट | |
| फ़िल्टरिंग सटीकताः 0.01μm/99.5% शुद्ध तेल मुक्त संपीड़ित हवा | |
|
शीतलन जल |
दबाव:0.2-0.3MPa |
| उपभोग की चोटी:2.0 एल/मिनट | |
| तापमानः 17°C ± 2°C (प्रसंस्करण सामग्री के आवश्यक शक्ति समायोजन के अनुसार, शक्ति जितनी अधिक होगी, तापमान उतनी कम होगी) | |
| कट पानी | दबाव:0.2-0.3MPa |
| उपभोग की चोटीः6.0 एल/मिनट | |
| तापमान:10°C-16°C ((जब पानी के तापमान के लिए विशेष आवश्यकताएं हों, तो कृपया उपकरण निर्माता से पहले से संपर्क करें) | |
| वायु निकास | उपकरण का कुल वायु निर्वहनः1.5 m3/min |
| उपकरण के हवा के आउटलेट की हवा की गतिः>17 m/s | |
| उपकरण का परिचालन तापमान | 23°C±2°C |
| वातावरण की सापेक्ष आर्द्रता | 40%-60%, कोई संघनक नहीं |
| उपकरण रखने की जगह | कंपन स्रोत से दूर रखें, तेज हवा, धूल, जल धुंध, तेल धुंध उपकरण से दूर रखें। |
2,
2काटने की प्रणाली
| एक्स-अक्ष कटाई मापदंड | |
| गाइड और ड्राइव सिस्टम | मोटरः एसी सर्वो मोटर |
| गाइडः गाइड रेल और गेंद पेंच | |
| काटने का क्षेत्र | प्रभावी रूप से क्षेत्र φ150mm काटें |
|
के दायरे को सेट करें काम के टुकड़े का आकार |
अधिकतम 150 मिमी |
| 0.001 मिमी का एकल कदम | |
|
गति |
अधिकतम गति 600 मिमी/सेकंड |
| वापसी की गति 600 मिमी/सेकंड | |
| काटने की गति सेटिंग रेंजः0.1mm/s - 400mm/s | |
| संकल्प अनुपात | 0.001 मिमी |
| नियंत्रण प्रणाली | एसी सर्वो मोटर |
| वाई-अक्ष कटाई मापदंड | |
| गाइड और ड्राइव सिस्टम |
मोटरः एसी सर्वो मोटर |
| गाइडः गाइड रेल और गेंद पेंच | |
| काटने का क्षेत्र | प्रभावी काटने का क्षेत्र φ150 मिमी |
| कार्य टुकड़ा आकार का दायरा सेट करें |
अधिकतम 150 मिमी |
| 0.0001 मिमी का एकल कदम | |
| गति | अधिकतम गति 200 मिमी/सेकंड |
| स्टेप-इन सेटिंग रेंज | 0 से 300 मिमी तक |
| संकल्प अनुपात | 0.0001 मिमी |
| नियंत्रण प्रणाली | एसी सर्वो मोटर + ग्रिड शासक का बंद-लूप सिस्टम |
| चरण सटीकता |
एकल-चरण-चरण सटीकता:0.002mm/5mm |
| प्रक्रिया के दौरान अधिकतम त्रुटिः0.005mm/150mm | |
| Z-अक्ष कटाई मापदंड | |
| गाइड और ड्राइव सिस्टम |
मोटरः एसी सर्वो मोटर |
| गाइडः गाइड रेल और गेंद पेंच | |
| अधिकतम स्ट्रोक | 30 मिमी ((जब φ 55.56 हार्ड ब्लेड स्थापित किया जाता है, तो ब्लेड काम करने वाली प्लेट से लगभग 16.5 मिमी दूर होता है) |
| गति | अधिकतम गति 30 मिमी/सेकंड |
| सक्शन कप की न्यूनतम मोटाई | 14 मिमी |
| काटने की अधिकतम मोटाई | 4 मिमी |
| संकल्प अनुपात | 0.0001 मिमी |
| स्थिति की सटीकता दोहराएं | 0.001 मिमी |
| नियंत्रण प्रणाली | एसी सर्वो मोटर |
| θ-अक्ष कटाई पारामेत्स | |
| ड्राइविंग सिस्टम | मोटर: डीडी मोटर |
| अधिकतम स्ट्रोक | 360° ((100° विपरीत दिशा में शून्य से 360° तक) |
| गति | अधिकतम गति 180°/s |
| संकल्प अनुपात | 0.0005° |
| नियंत्रण प्रणाली | घुमाएँ कोण एन्कोडर |
| स्पिंडल कटाई मापदंड | |
| मुख्य धुरी | असरः उच्च दबाव वाला हवा वाला असर |
| मोटर: डीसी | |
| रोटेशन दर | 6000rpm - 40000rpm |
| शक्ति | 1.5kw |
| ब्लेड स्थापित किया जा सकता है | नरम चाकू (व्यास सीमा φ 49mm ~ φ 60mm) |
| आपूर्ति दबाव की आवश्यकताएं | 0.55 एमपीए - 0.6 एमपीए |
| स्प्रे कवर | प्रत्यक्ष स्प्रे और साइड स्प्रे के साथ मानक स्प्रे कवर |
| सफाई नोजल की वैकल्पिक स्थापना | |
| अन्य | धुरी स्थापना विधानसभा संरचना को अपनाता है |
| सीसीडी चित्र प्रणाली | |
| प्रणाली | एचडी कैमरे के लक्ष्य ग्राफिक्स पर आधारित कैप्चर सिस्टम |
|
कार्य |
उच्च शक्ति वाली कैमरा संरचना |
| प्रकाश स्रोत प्रणालीः एलईडी प्रकाश स्रोत, सीधी रोशनी + अंगूठी प्रकाश | |
| प्रकाश की तीव्रता का स्वतः समायोजन | |
| स्वचालित स्थिति संरेखण | |
| संरेखण सटीकता | ± 1 पिक्सेल |
| उपलब्ध चिप का आकार | और 0.2 मिमी या उससे अधिक |
|
ग्राफिक्स मान्यता दर |
त्रुटि पहचान के बिना पास दर> 98% |
| स्वचालित ग्राफिक पहचान उत्पाद कोण भिन्नता सीमा की अनुमति देता हैः 5° के भीतर | |
| अन्य कार्य | |
| टच स्क्रीन | 15 इंच का एलसीडी टच स्क्रीन |
| अलार्म लैंप | उपकरण के ऊपर लाल, पीले और हरे रंग के तीन रंग के संकेत रोशनी और बजाने से सुसज्जित है |
|
उपकरण सुरक्षा और अलार्म |
सुरक्षा कार्यः बिजली की विफलता के दौरान, उत्पाद और ब्लेड को क्षति से प्रभावी ढंग से संरक्षित किया जा सकता है। |
| मुख्य शाफ्ट को अपर्याप्त वायु दबाव या टूटी हुई वायु आपूर्ति से संरक्षित किया जा सकता है। | |
| जब धुरी जल आपूर्ति अपर्याप्त होती है, तो अलार्म बंद हो जाता है, और प्रत्यक्ष जल स्प्रे और साइड जल स्प्रे स्वचालित रूप से काट दिए जा सकते हैं। | |
| पानी काटना अलार्म को बाधित करना बंद करना। | |
| ब्लेड जीवन सेट अलार्म (अलार्म के बाद हटाया जा सकता है, वर्तमान टुकड़े को संसाधित करने के बाद, अगले टुकड़े को शुरू नहीं कर सकता है) । | |
| सभी वैक्यूम घटकों में अपर्याप्त वैक्यूम डिग्री है, जो अलार्म का कारण बनेगी। | |
| धुरी अधिभार अलार्म सुरक्षा। | |
| कई माप ऊंचाई अंतर मूल्य बहुत बड़ा अलार्म है। | |
| जब उपकरण का दरवाजा बंद नहीं होता है, तो काटने का कार्य जारी नहीं रह सकता है। | |
| उपकरण का आवागमन संचालन | उपकरण के निचले भाग में स्तर और लोड रोलर्स को स्थानांतरित करने के लिए समायोजन के लिए झटके-अवशोषित पैरों से लैस है। |
| यूएसबी | यूएसबी 3।0 |
|
सॉफ्टवेयर यूआई |
चीनी इंटरफ़ेस, जो कई प्रसंस्करण फ़ाइलों और ब्लेड फ़ाइलों को संग्रहीत कर सकता है। |
| मल्टी-स्लाइस काटने के लिए समर्थन। | |
| काटने की प्रक्रिया के दौरान किसी भी समय निरीक्षण को निलंबित किया जा सकता है। | |
| अर्ध-स्वचालित काटने के मोड के साथ। | |
|
पढ़ने की स्थापना के बाद उत्पाद स्वचालित रूप से पूर्व संरेखण, चाकू के स्वचालित ग्राफ पहचान को पूरा कर सकते हैं और स्वचालित रूप से काटने का प्रदर्शन कर सकते हैं विभिन्न तरीकों से। |
|
| स्वचालित रूप से ब्लेड पहनने के निरीक्षण की भरपाई, स्वचालित कट गुणवत्ता निरीक्षण, स्वचालित ब्लेड क्षति निरीक्षण। | |
| काटने का मोडः स्वचालित काटने का मोड और अर्ध-स्वचालित काटने का मोड है। | |
| संरेखण कार्य के दौरान एक्स, वाई, θ आदि की गति स्वयं उपयोगकर्ता द्वारा निर्धारित की जा सकती है। | |
| छिड़काव ढक्कन काटें | छिड़काव विन्यास से पहले और बाद में पानी के छिड़काव काटना |
| जल हवा का पर्दा | पानी और हवा पर्दा काटने गुहा और माइक्रोस्कोप भाग के बीच में स्थापित किया जाता है |
| वैक्यूम प्रणाली | वैक्यूम जनरेटर |
| कट वाटर फ्लोमीटर | यांत्रिक प्रवाहमापक |
3उपकरण की सटीकता और प्रदर्शन
| परिशुद्धता और प्रदर्शन | |
| एक्सवाई सीधी | 0.005 मिमी / 150 मिमी ((बड़े आकारों को काटने पर पहले से घोषित करें) |
| कार्य प्लेट की समतलता | 0.01mm/Φ150mm |
| XY अक्ष की ऊर्ध्वाधरता | 0.01 मिमी/150 मिमी |
| वाई-अक्ष चरण सटीकता | एकल चरण 0.002 / 5 मिमी |
| पूरी यात्रा 0.005 / 150 मिमी | |
|
स्पिंडल फ्लैंज समानांतर है एक्स-अक्ष |
0.001mm / 30m या 0.005mm / 150mm |
| Z-अक्ष पुनरावृत्ति पोजिशनिंग सटीकता | 0.001 मिमी / 50 बार |
4.तकनीकी सेवा और बिक्री के बाद सेवा
1- निर्देश पुस्तिका और उपकरण गुणवत्ता प्रमाण पत्र का एक सेट प्रदान करें।
2. पार्टी बी बिक्री के बाद रखरखाव और तकनीकी सहायता के लिए जिम्मेदार होगापूरी मशीन की निःशुल्क वारंटी अवधि 18 महीने है (बाहरकृत्रिम या अनुचित संचालन के कारण क्षति) ।
3पार्टी ए के तकनीकी कर्मियों और ऑपरेटरों के लिए तकनीकी प्रशिक्षण आयोजित किया जाएगा।, जिसमें बुनियादी सिद्धांत और संचालन चरण, उपयोग के लिए सावधानी, सुरक्षित उपयोग के नियम शामिल हैं,दैनिक रखरखाव के तरीके और अनुप्रयोग सॉफ्टवेयर के कार्य।
4.पक्ष बी दीर्घकाल तक पक्ष ए को निःशुल्क तकनीकी सहायता प्रदान करेगा।
| टीतकनीकी सहायता और बिक्री के बाद सेवा | विशिष्ट सेवा सामग्रीn मानक |
| उपकरण का रखरखाव | हार्डवेयर दोष का निदान |
| उपकरण की साइट पर रखरखाव | |
| स्पेयर पार्ट्स प्रदान करें | संयुक्त निर्माता के साथ उपकरण के लिए विभिन्न स्पेयर पार्ट्स प्रदान करें |
| सॉफ्टवेयर रखरखाव | ऑपरेटिंग सिस्टम की स्थापना |
| उपकरण नियंत्रण प्रणाली की स्थापना | |
| उपकरण संचालन प्रशिक्षण | बुनियादी उपकरण संचालन प्रक्रियाओं का प्रशिक्षण |
| बुनियादी उपकरण की खराबी की मरम्मत के लिए प्रशिक्षण | |
| तकनीकी आदान-प्रदान और अधिसूचना सेवाएं | सॉफ्टवेयर प्रणाली के उन्नयन का नियंत्रण |
| नए उत्पाद की सूचना | |
| महत्वपूर्ण प्रदर्शनी सूचना | |
| प्रचार सेवा | पेशेवर बिक्री के बाद के कर्मियों के लिए साइट पर सेवा प्रदान करें |
5स्थापित करना, चालू करना और स्वीकार करना
1.पार्टी बी सभी माल की स्थापना और चालू करने के लिए जिम्मेदार है निःशुल्क. पार्टी ए के बुनियादी ढांचे के निर्माण के लिए जिम्मेदार है उपकरण और स्थापना और डिबगिंग में पार्टी बी को आवश्यक सहायता प्रदान करें।पार्टी बी को प्राप्त होने के तीन दिनों के भीतर स्थापना और चालू करना होगा पार्टी ए का नोटिस।
2उपकरण स्वीकृति पार्टी ए द्वारा की जाएगी। स्वीकृति के बाद,दोनों पक्षों के प्रतिनिधियों को पुष्टि के लिए स्वीकृति रिपोर्ट पर हस्ताक्षर करना चाहिए।
6पैकेजिंग और परिवहन
1पैकिंग बॉक्स लंबी दूरी के परिवहन के लिए उपयुक्त है, नमी प्रतिरोधी, जंग रोकथाम, झटके प्रतिरोधी, असभ्य लोडिंग और अनलोडिंग, समग्र उठाने के लिए उपयुक्त है,यह सुनिश्चित करना कि आगमन के बाद उत्पाद के कार्य.
2परिवहन का साधन: भूमि परिवहन।
