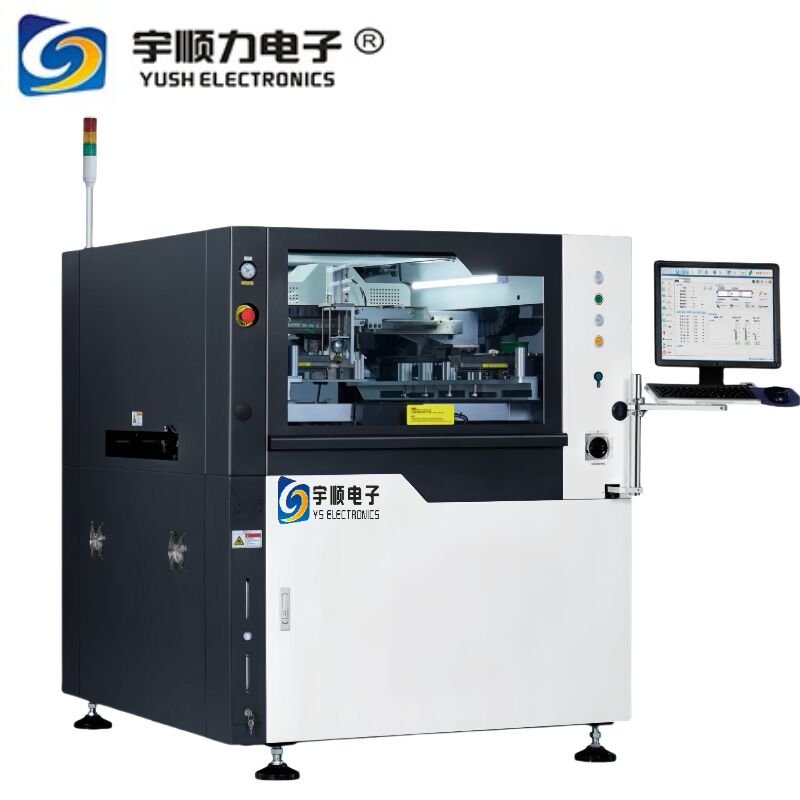

पीसीबी उत्पादन के लिए उच्च परिशुद्धता पूर्ण स्वचालित सोल्डर पेस्ट प्रिंटर
पीसीबी उत्पादन के लिए उच्च परिशुद्धता पूर्ण स्वचालित सोल्डर पेस्ट प्रिंटर
मशीन प्रदर्शन विनिर्देश
| स्थिति सटीकता दोहराएं | ±10μm@6σ, CPK≥2.0 |
|---|
| मुद्रण सटीकता | ±18μm@6σ, CPK≥2.0 |
|---|
| एनसीपी-सीटी (सफाई और मुद्रण को छोड़कर) | <7.5 सेकंड |
|---|
| एचसीपी-सीटी (सफाई और मुद्रण सहित) | 18s/pcs |
|---|
| प्रक्रिया सीटी | 4 मिनट |
|---|
| ट्रांसफर लाइन सीटी | 2 मिनट |
|---|
सब्सट्रेट प्रोसेसिंग पैरामीटर
| बोर्ड का अधिकतम आकार | 510*510 मिमी (वैकल्पिक उन्नयनः 610*510 मिमी) |
|---|
| बोर्ड का न्यूनतम आकार | 50*50 मिमी |
|---|
| बोर्ड की मोटाई | 0.4~6 मिमी |
|---|
| कैमरा मैकेनिकल रेंज | 528*510 मिमी |
|---|
| बोर्ड का अधिकतम भार | 5 किलो |
|---|
| बोर्ड के किनारों का रिक्त स्थान | 2.5 मिमी |
|---|
| बोर्ड की ऊंचाई | 23 मिमी चिह्न आइटम पिन से परे |
|---|
| परिवहन गति | 900±40 मिमी |
|---|
| अधिकतम परिवहन गति | खंडित नियंत्रण, 1500 मिमी/सेकंड (अधिकतम) |
|---|
| परिवहन दिशा | एक चरण |
|---|
मुद्रण पैरामीटर
| मुद्रण गति | 10~200 मिमी/सेक |
|---|
| मुद्रण दबाव | 0.5~20 किलोग्राम |
|---|
| मुद्रण मोड | एक/दो बार |
|---|
| स्क्वीगी का प्रकार | रबर/स्क्वीजी ब्लेड (कोण 45/55/60) |
|---|
| स्न्याप ऑफ | 0~20 मिमी |
|---|
| स्नैप-स्पीड | 0~20 मिमी/सेक |
|---|
| टेम्पलेट फ्रेम का आकार | 470*370mm~737*737mm |
|---|
| इस्पात जाल की स्थिति निर्धारित करने की विधि | स्वचालित वाई-दिशा स्थिति |
|---|
सफाई पैरामीटर
| सफाई प्रणाली | सूखा, गीला, वैक्यूम तीन मोड |
|---|
| उच्च गति से सफाई | एकीकृत और बुनाई सफाई |
|---|
| सफाई प्रणाली | साइड स्प्रे प्रकार |
|---|
| सफाई स्ट्रोक | स्वचालित उत्पादन |
|---|
| सफाई की स्थिति | पोस्ट की सफाई |
|---|
| सफाई की गति | 10-200 मिमी/सेक |
|---|
| सफाई तरल पदार्थ की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
|---|
| सफाई कागज की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
|---|
दृष्टि मापदंड
| सीसीडी एफओवी | 10*8 मिमी |
|---|
| कैमरा प्रकार | 130 हजार सीसीडी डिजिटल कैमरा |
|---|
| कैमरा प्रणाली | लॉक अप/डाउन ऑप्टिक्स संरचना |
|---|
| कैमरा चक्र समय | 100ms |
|---|
| विश्वासपात्र चिह्न के प्रकार | मानक विश्वसनीय चिह्न आकारः गोल, वर्ग, हीरा, क्रॉस, पैड और प्रोफाइल |
|---|
| चिह्न का आकार | 0.1-6 मिमी |
|---|
| चिह्न संख्या | अधिकतम: 4 पीसी |
|---|
| दूर रहो नंबर | अधिकतम: 1 पीसी |
|---|
मशीन पैरामीटर
| बिजली स्रोत | AC: 220±10%, 50/60Hz 2.2KW |
|---|
| वायु दबाव | 4 से 6 किलोग्राम/सेमी2 |
|---|
| हवा की खपत | लगभग 5 लीटर/मिनट |
|---|
| परिचालन तापमान | -20°C~+45°C |
|---|
| कार्य वातावरण की आर्द्रता | 30%~60% |
|---|
| मशीन का आयाम (टावर लाइट के बिना) | 1500 ((H) मिमी |
|---|
| मशीन की लंबाई | 1240 ((L) मिमी |
|---|
| मशीन की चौड़ाई | 1410 ((W) मिमी |
|---|
| मशीन वजन अनुमानित | लगभग 1100 किलोग्राम |
|---|
| उपकरण भार सहन करने की आवश्यकताएं | 650 किलोग्राम/मी2 |
|---|
उपकरण विनिर्देश
उपकरण मॉडल: YS-GT
आकारः 1240 ((L) * 1410 ((W) * 1500 ((H) मिमी
बिजली की आवश्यकताएँ
मुख्य विद्युत आपूर्तिः AC: 220 ± 10%, 50/60HZ 3KW स्थिर विद्युत आपूर्ति, नामित धारा, प्लग प्रकारः ब्रिटिश प्रणाली।
गैस आपूर्ति की आवश्यकताएं
मुख्य गैस आपूर्तिः 4.0-6kgf/cm2 के दबाव के साथ एक स्थिर औद्योगिक गैस स्रोत। गैस पाइप का व्यास 6mm/8mm/10mm/12mm है, और गैस पाइप का सामने का जोड़ सार्वभौमिक है।
मशीन का वजन
लगभग 1100 किलो
उपकरण उपयोग पर्यावरण
- कार्यशाला का तापमान: -20°C~+45°C
- कार्यशाला आर्द्रताः 30-60%
- स्थैतिक विद्युत संरक्षणः ईएसडी ग्राउंडिंग और स्थैतिक विद्युत संरक्षण की आवश्यकता होती है
- फर्श की भार सहन क्षमताः ≥ 650kg/m2 होनी चाहिए
