प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                स्वचालित पीसीबी डिपेलिंग मशीन, YSVC-650 पीसीबी राउटर, ऑनलाइन पीसीबी कटिंग मशीन


वज़न:	3500 किलोग्राम	शक्ति:	10 किलोवाट
वोल्टेज:	220V	पदचिह्न:	800मिमी850मिमी1700मिमी
एडजस्टेबल फ़ुटिंग्स:	60 ~ 110 मिमी	मैनिपुलेटर मोटर:	पैनासोनिक मिनस A5 श्रृंखला
मैनिपुलेटर रिपीटेबिलिटी:	0.001 मिमी	मैक्स एक्सिस यात्रा:	400मिमी650मिमी50मिमी
रूटिंग रेंज:	320 मिमी*320 मिमी	पैनल की मोटाई:	3 मिमी
धुरी शक्ति:	100W	मैक्स स्पिंडल स्पीड:	60000rpm/मिनट
राउटर बिट आकार:	3मिमी*3मिमी	अधिकतम रूटिंग गति:	100 मिमी / एस
वैक्यूम शक्ति:	0.75kW

वज़न:	3500 किलोग्राम
शक्ति:	10 किलोवाट
वोल्टेज:	220V
पदचिह्न:	800मिमी850मिमी1700मिमी
एडजस्टेबल फ़ुटिंग्स:	60 ~ 110 मिमी
मैनिपुलेटर मोटर:	पैनासोनिक मिनस A5 श्रृंखला
मैनिपुलेटर रिपीटेबिलिटी:	0.001 मिमी
मैक्स एक्सिस यात्रा:	400मिमी650मिमी50मिमी
रूटिंग रेंज:	320 मिमी*320 मिमी
पैनल की मोटाई:	3 मिमी
धुरी शक्ति:	100W
मैक्स स्पिंडल स्पीड:	60000rpm/मिनट
राउटर बिट आकार:	3मिमी*3मिमी
अधिकतम रूटिंग गति:	100 मिमी / एस
वैक्यूम शक्ति:	0.75kW

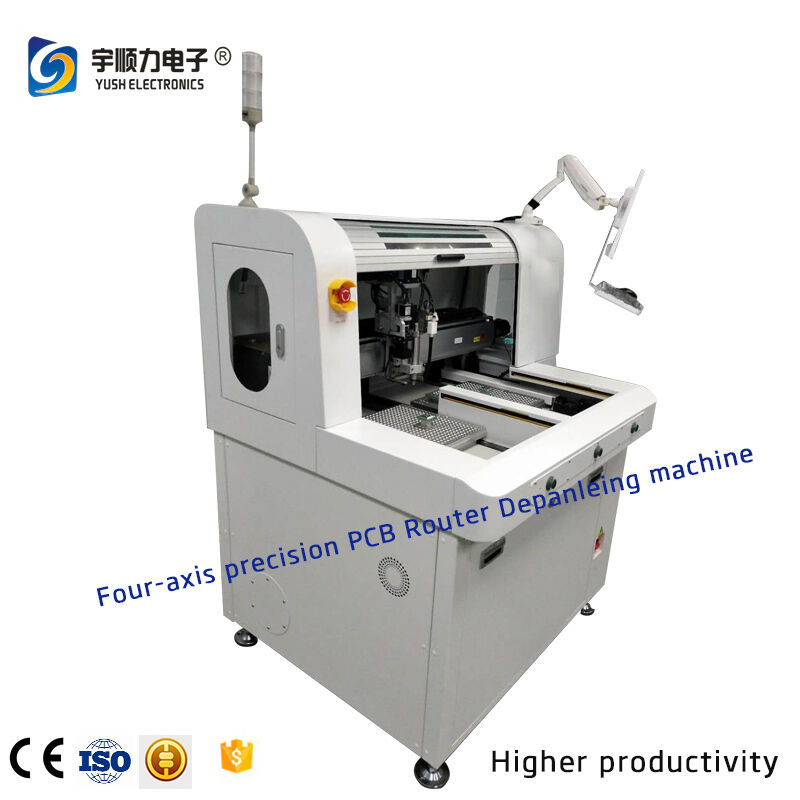

ऑनलाइन ऑटोमैटिक पीसीबी राउटर मशीन -YSVC-650

ऑनलाइन ऑटोमैटिक पीसीबी राउटर मशीन - YSVC-650

मुख्य विशेषताएं

उच्च दक्षता: कुछ ही मिनटों में पीसीबी की पूरी प्रोसेसिंग
उन्नत सुरक्षा: डोर इंटरलॉक सेंसर और आपातकालीन स्टॉप बटन के साथ संलग्न कार्य क्षेत्र

तकनीकी विशिष्टताएँ

हार्डवेयर सिस्टम

सिस्टम मॉडल / प्रकार	विंडोज एक्सपी प्रोफेशनल

समग्र आयाम

फुटप्रिंट (L×W×H)	800mm × 850mm × 1700mm
समायोज्य मशीन फुटिंग्स	60-110mm ऊंचाई समायोजन

मैनिपुलेटर सिस्टम

मैनिपुलेटर मोटर	पैनासोनिक MINAS A5 सीरीज
मैनिपुलेटर दोहराव	0.001mm
अधिकतम अक्ष यात्रा (X,Y,Z)	400mm × 650mm × 50mm

कार्य स्टेशन

बोर्ड पोजिशनिंग	फिक्स्चर पोजिशनिंग, थिंबल यूनिवर्सल पोजिशनिंग, विजन करेक्शन
लोडिंग/अनलोडिंग	मैनुअल
रूटिंग रेंज	320mm × 320mm
पैनल की मोटाई	3mm

फिक्स्चरिंग सिस्टम

कठोर फिक्स्चरिंग	यूनिवर्सल थिंबल और एंटी-स्टैटिक फिक्स्चर
टॉप क्लैंप	होल पोजिशनिंग का उपयोग करना

स्पिंडल मोटर

पावर	100W
अधिकतम गति	60,000 आरपीएम/मिनट
कूलिंग	प्राकृतिक कूलिंग और एयर-कूल्ड
राउटर बिट का आकार	3mm × 3mm
टूल चेंज	विशेष रिंच
