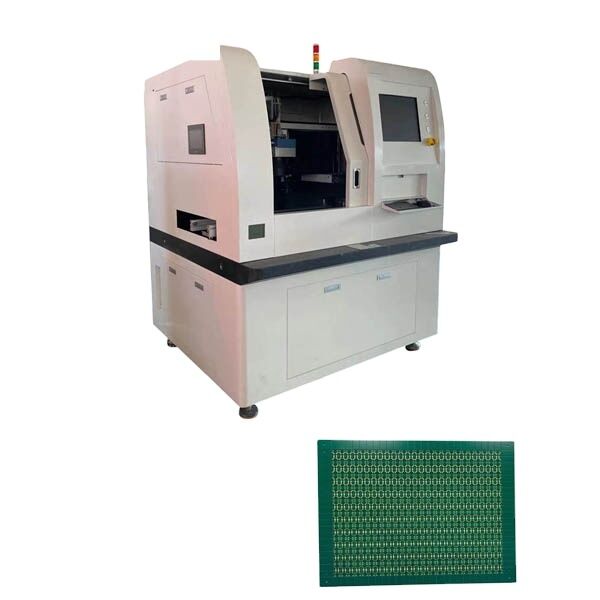

355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन

उत्पाद विवरण

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: YUSH

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: $50,000-100,000 / set

सबसे अच्छी कीमत पाएं
प्रमुखता देना:

355nm यूवी लेजर काटने की मशीन

,

10W पीसीबी डेपेनेलिंग मशीन

,

उच्च परिशुद्धता FPC लेजर कटर

वज़न:
1600 किलोग्राम
शक्ति:
10 किलोवाट
वोल्टेज:
220V / 110V
लेजर प्रकार:
10W यूवी लेजर
लेजर तरंगदैर्घ्य:
355NM
अधिकतम शक्ति:
10W /15W
पुनरावृत्ति आवृत्ति:
1-250kHz
सीसीडी परिशुद्धता:
0.005मिमी
मैक्स वर्किंग रेंज:
450मिमी*430मिमी
बीम स्पॉट का आकार:
0.015 मिमी ± 0.003 मिमी
DIMENSIONS:
1500mmX1800mmX1660mm
कार्य तालिका परिशुद्धता:
± 0.003 मिमी
कार्य तालिका पुनरावृत्ति:
±0.002मिमी
तालिका पहुंच सीमा:
500 मिमी*500 मिमी
मुख्य घटक:
पीएलसी, इंजन, बियरिंग, मोटर, दबाव पोत, गियर, पंप
वज़न:
1600 किलोग्राम
शक्ति:
10 किलोवाट
वोल्टेज:
220V / 110V
लेजर प्रकार:
10W यूवी लेजर
लेजर तरंगदैर्घ्य:
355NM
अधिकतम शक्ति:
10W /15W
पुनरावृत्ति आवृत्ति:
1-250kHz
सीसीडी परिशुद्धता:
0.005मिमी
मैक्स वर्किंग रेंज:
450मिमी*430मिमी
बीम स्पॉट का आकार:
0.015 मिमी ± 0.003 मिमी
DIMENSIONS:
1500mmX1800mmX1660mm
कार्य तालिका परिशुद्धता:
± 0.003 मिमी
कार्य तालिका पुनरावृत्ति:
±0.002मिमी
तालिका पहुंच सीमा:
500 मिमी*500 मिमी
मुख्य घटक:
पीएलसी, इंजन, बियरिंग, मोटर, दबाव पोत, गियर, पंप
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन
सही सीएएम इंटरफ़ेस के साथ, यह मशीन मुख्यधारा के ड्रिलिंग और मिलिंग फ़ाइल प्रारूपों का समर्थन करती है। उपयोगकर्ता के अनुकूल इंटरफ़ेस में सील ऑप्टिकल पथ और स्थिर,कॉम्पैक्ट संरचना के साथ विश्वसनीय एकीकरणमॉड्यूलर इलेक्ट्रॉनिक नियंत्रण प्रणाली आसान रखरखाव सुनिश्चित करती है।
नरम और कठोर संयोजन बोर्डों (आर-एफ पीसीबीए) के प्रसंस्करण के लिए आदर्श, जिसमें लचीले बोर्ड और कठोर-लचीले संयोजन शामिल हैं, यह उपकरण बेहतर अनुकूलन क्षमता और लागत-प्रभावीता प्रदान करता है।
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 0 355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 1
एफपीसी यूवी लेजर कटिंग मशीन अनुप्रयोग
  • विभिन्न लचीली सर्किट बोर्ड सामग्री और कवर फिल्मों को साफ, कार्बोनाइजेशन मुक्त परिणामों के साथ काटना
  • उच्च गुणवत्ता वाली, उच्च गति वाली कठोर सामग्री का 1 मिमी तक की मोटाई तक काटना
  • यूवी प्रकाश अपघटन और वाष्पीकरण प्रक्रिया के कारण न्यूनतम burrs
  • सटीक, चिकनी काटने के किनारों और खड़ी साइडवॉल के साथ छोटा थर्मल प्रभाव
  • सिलिकॉन, सिरेमिक और कांच सहित विभिन्न सब्सट्रेट सामग्री काटने में सक्षम
  • विभिन्न कार्यात्मक फिल्मों का सटीक उत्कीर्णन
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 2
YSV-7A उत्पाद की विशेषताएं
  • काटने के बाद साफ और चिकनी किनारें
  • कोई धूल, धूल या कण अवशेष नहीं
  • छोटे आर्क और ठीक काटने के अनुप्रयोगों के लिए उच्च परिशुद्धता
  • प्रभावी रूप से मोल्डिंग विफलता दर को कम करता है
  • कई सामग्रियों और मोटाई के संयोजनों के साथ मिश्रित कामकाज के टुकड़ों का एकल-पास काटना
  • दो तरफा सतह पर लगे एफपीसी के लिए लेजर सिर की ऊंचाई का स्वचालित समायोजन
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 3
संपर्क रहित प्रसंस्करण यांत्रिक तनाव और विरूपण को समाप्त करता है। रैखिक मोटर मंच उच्च गति, सटीकता, कम पहनने, आसान रखरखाव और कम रखरखाव लागत प्रदान करता है।
तकनीकी विनिर्देश
विनिर्देश/मॉडल YSV-7A
लेजर हेड एसपी (यूएसए)
लेजर प्रकार 10W यूवी लेजर
लेजर तरंग दैर्ध्य 355nm
अधिकतम शक्ति 10W / 15W
पुनरावृत्ति की आवृत्ति 1-250kHz
कार्यतालिका स्थान की सटीकता ±0.003 मिमी
कार्यतालिका पुनरावृत्ति सटीकता ±0.002 मिमी
तालिका पहुंच सीमा 500 मिमी × 500 मिमी
सीसीडी स्थान सटीकता 0.005 मिमी
अधिकतम कार्य सीमा 450 मिमी × 430 मिमी
बीम स्पॉट का आकार 0.015 मिमी ± 0.003 मिमी
आयाम (L×W×H) 1500mm × 1800mm × 1660mm
वजन 1800 किलोग्राम
लेजर स्रोत
विशेषताएं उत्कृष्ट ऑप्टिकल प्रदर्शन, लंबे जीवनकाल, सरल संरचना और आसान संचालन के साथ आयातित यूएस यूवी सदमे प्रकाश। यह सिद्ध ब्रांड 10 से अधिक वर्षों से उपयोग में है।
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 4
गैल्वानोमीटर प्रणाली
प्रसंस्करण दक्षता और सटीकता सुनिश्चित करने के लिए फीडबैक और स्वचालित कैलिब्रेशन उपकरण के साथ दुनिया की सबसे उन्नत गैल्वेनोमीटर प्रणाली का उपयोग करता है।
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 5
ताइशान ग्रीन मार्बल प्लेटफार्म
उच्च गुणवत्ता वाले "ताईशान ग्रीन" पत्थर को यांत्रिक रूप से संसाधित किया गया है और सटीकता के लिए हाथ से समाप्त किया गया है। इसमें काली चमक, ठीक संरचना, समान बनावट, उत्कृष्ट स्थिरता, उच्च शक्ति,और कठोरता जबकि भारी भार के तहत सटीकता बनाए रखनेजंग मुक्त, अम्ल प्रतिरोधी और घर्षण प्रतिरोधी।
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 6
संगमरमर के प्लेटफार्म की विशेषताएं
  • सटीकता वर्गः "000" स्तर, समतलता 2μm
  • संपीड़न शक्तिः 245-254 N/mm2
  • लोचदार मॉड्यूलः 1.27-1.47 N/mm2 (कास्ट आयरन से अधिक)
  • रैखिक विस्तार गुणांकः 4.61 × 10−6/°C
  • आंतरिक शॉक अछूता गुणांकः उत्कृष्ट सदमे के अवशोषण के साथ स्टील से 15 गुना बड़ा
  • किनारे की मजबूतीः एचएस70+ का कास्ट आयरन से 5-10 गुना अधिक पहनने का प्रतिरोध
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 7
सीसीडी प्रणाली
उच्च-गति छवि अधिग्रहण प्रणाली उच्च-सटीक छवि स्थिति और मिलान के साथ असाधारण सटीकता सुनिश्चित करती है।
कार्य मंच
THK (चीन) का निवेश जिसमें उद्योग के सबसे बड़े आपूर्तिकर्ता के सटीक रैखिक गति मार्गदर्शक, बॉल स्पलाइन, बॉल स्क्रू, क्रॉस रोलर कॉलर और एक्चुएटर शामिल हैं।
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 8
एफपीसी यूवी लेजर काटने के परिणाम
355nm 10W / 15W उच्च परिशुद्धता सीसीडी एफपीसी/पीसीबी यूवी लेजर कटिंग मशीन 9
