प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                एसएमटी लेजर मार्किंग मशीन, सिंगल-लेन पीसीबी डीपैनलिंग मशीन, YSL-510 लेजर मार्किंग सिस्टम


वज़न:	750 किग्रा	वोल्टेज:	220V/110V
बार -बार स्थिति सटीकता:	±0.02मिमी	पीसीबी का आकार:	510*460मिमी
तरंग लंबाई:	355 एनएम, 532 एनएम, 1064 एनएम, 10640 एनएम	सेवा -शक्ति:	यूवी (3w,5w), हरा (7w,10w), फाइबर (10w,20w,30w), Co2(10w,20w,30w)
लेजर मार्किंग रेंज:	5050-510460 मिमी	अंकन गति:	7000 मिमी/एस
अंकन स्थिति सटीकता:	±0.05मिमी	पीसीबी मोटाई:	0.5-5मिमी
बिजली की मांग:	220V/50Hz, ≈2500W	परिवेश का तापमान:	20-28 ℃
नमी:	30%-60%	बैरोमीटर का दबाव:	दवा उद्योग
DIMENSIONS:	92015001500मिमी

वज़न:	750 किग्रा
वोल्टेज:	220V/110V
बार -बार स्थिति सटीकता:	±0.02मिमी
पीसीबी का आकार:	510*460मिमी
तरंग लंबाई:	355 एनएम, 532 एनएम, 1064 एनएम, 10640 एनएम
सेवा -शक्ति:	यूवी (3w,5w), हरा (7w,10w), फाइबर (10w,20w,30w), Co2(10w,20w,30w)
लेजर मार्किंग रेंज:	5050-510460 मिमी
अंकन गति:	7000 मिमी/एस
अंकन स्थिति सटीकता:	±0.05मिमी
पीसीबी मोटाई:	0.5-5मिमी
बिजली की मांग:	220V/50Hz, ≈2500W
परिवेश का तापमान:	20-28 ℃
नमी:	30%-60%
बैरोमीटर का दबाव:	दवा उद्योग
DIMENSIONS:	92015001500मिमी

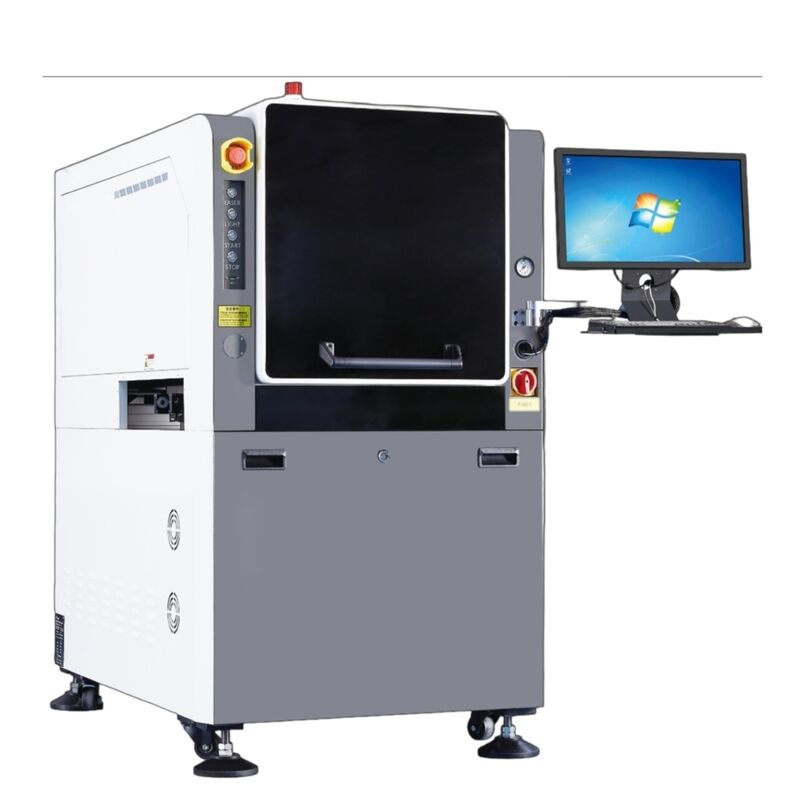

YSL-510 SMT इन लाइन सिंगल लेजर सिंगल लेन लेजर मार्किंग मशीन

YSL-510 SMT इन-लाइन सिंगल लेजर सिंगल लेन लेजर मार्किंग मशीन

उच्च परिशुद्धता वाले लेजर मार्किंग सिस्टम को एसएमटी उत्पादन लाइनों के लिए डिज़ाइन किया गया है, जिसमें सटीक पीसीबी मार्किंग अनुप्रयोगों के लिए समाक्षीय दृष्टि सुधार है।

तकनीकी विनिर्देश

मॉडल	YSL-510 (एकल सिर समाक्षीय दृष्टि)
तरंग लंबाई	355nm, 532nm, 1064nm, 10640nm
लेजर शक्ति	यूवी (3W, 5W), ग्रीन (7W, 10W), फाइबर (10W, 20W, 30W), CO2 (10W, 20W, 30W)
मार्किंग रेंज	50×50mm से 510×460mm तक
पीसीबी का आकार	510×460 मिमी
मार्किंग गति	7000 मिमी/सेकंड तक उदाहरण: 3×3 मिमी सफेद स्याही क्यूआर कोड जिसमें 55 अंक हैं जो 1 सेकंड के भीतर पूरा हो जाते हैं
अंकन स्थिति सटीकता	±0.05 मिमी(आवश्यकताओं के अनुसार अनुकूलित)
बार-बार पोजिशनिंग सटीकता	±0.02 मिमी
दृश्य प्रणाली	मानक ग्राफिक्स अधिग्रहण, एफपीसी, नरम/कठिन बोर्डों और विकृत पदों पर सटीक अंकन के लिए समाक्षीय हॉक-आइज विजुअल सुधार
पीसीबी मोटाई	0.5-5 मिमी(कस्टम विकल्प के रूप में उपलब्ध मोटी विनिर्देशों)
बिजली की आवश्यकताएँ	220V/50Hz, कुल शक्ति ≈2500W

समर्थित कोड प्रकार और प्रारूप

1D बारकोड प्रकार	कोड 39, कोड 25, कोड 93, कोड 128, EAN-13, EAN-8, ISBN और अन्य
2D क्यूआर कोड प्रकार	डाटामैट्रिक्स, क्यूआर कोड, माइक्रो क्यूआर कोड, पीडीएफ417, कोड49, कोड 16k और अन्य सामान्य प्रारूप
क्यूआर कोड प्रोसेसिंग आकार	1.5 मिमी×1.5 मिमी से 20 मिमी×20 मिमी न्यूनतम आकार QR कोड सामग्री पर निर्भर करता है
चरित्र प्रकार	ट्रूटाइप फ़ॉन्ट्स, सिंगल-लाइन फ़ॉन्ट्स (JSF), SHX फ़ॉन्ट्स, डॉट मैट्रिक्स फ़ॉन्ट्स (DMF)
समर्थित फ़ाइल स्वरूप	डीएक्सएफ, पीएलटी, एक्सेल, टीएक्सटी और अन्य सामान्य स्वरूप
स्वचालित स्थिति	स्वचालित फोटो कैप्चर, 2, 3, और 4 बिंदु स्थिति मोड का समर्थन करता है

भौतिक विनिर्देश और परिचालन स्थितियां

आयाम और वजन	920×1500×1500 मिमी, वजनः 750 किलो
परिवेश का तापमान	20-28°C, आर्द्रताः 30%-60%
वायु दबाव की आवश्यकताएं	संपीड़ित हवाः 0.4-0.6Mpa

उपस्थिति आयाम चित्रण
