उत्पाद विवरण
उत्पत्ति के प्लेस: जियांग्सू, चीन
ब्रांड नाम: YUSH

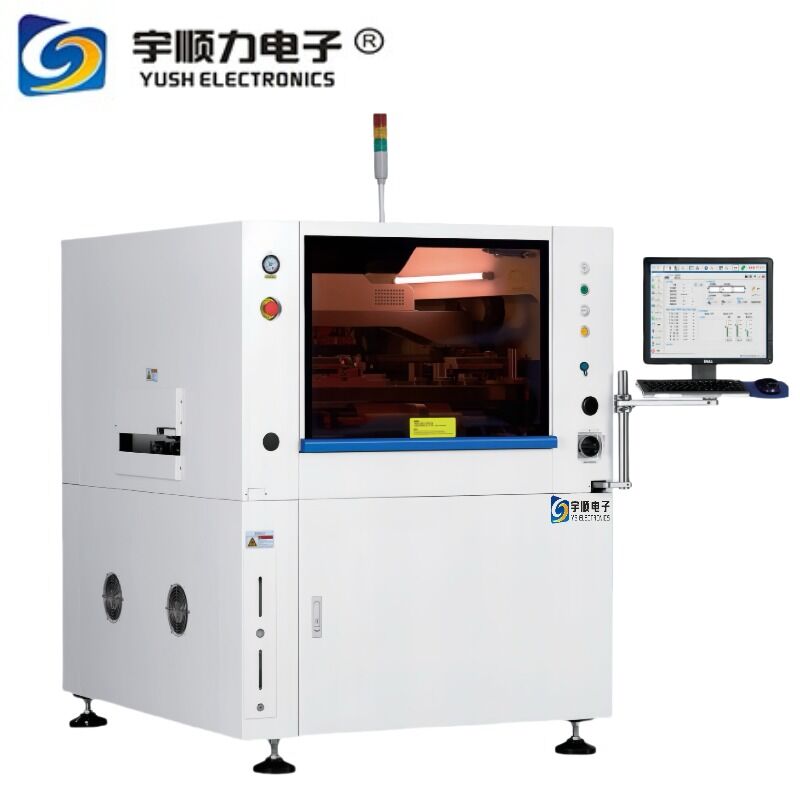

मॉडल संख्या: YS-G9
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: $10,000-10,900 / set
वज़न: |
1000 किग्रा |
अधिकतम बोर्ड आकार: |
450*340मिमी |
परिवहन गति: |
900±40मिमी |
प्रिंट गति: |
10~200मिमी/सेकंड |
शक्ति का स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 2.2 किलोवाट |
मशीन का आयाम: |
1530(एच)मिमी |
धातु प्रकार:: |
1172(एल)मिमी |
मशीन चौड़ाई: |
1385(डब्ल्यू)मिमी |
परिचालन तापमान: |
-20 ℃ ~+45 ℃ |
स्थिति सटीकता दोहराएं: |
±10um@6 σ,CPK≥2.0 |
प्रिंट सटीकता: |
±18um@6 σ,CPK≥2.0 |
बोर्ड की मोटाई: |
0.4~6मिमी |
बोर्ड का अधिकतम भार: |
3 किलो |
वायुदाब: |
4~6Kgf/cm² |
वायु की खपत: |
लगभग 5L/मिनट |
वज़न: |
1000 किग्रा |
अधिकतम बोर्ड आकार: |
450*340मिमी |
परिवहन गति: |
900±40मिमी |
प्रिंट गति: |
10~200मिमी/सेकंड |
शक्ति का स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 2.2 किलोवाट |
मशीन का आयाम: |
1530(एच)मिमी |
धातु प्रकार:: |
1172(एल)मिमी |
मशीन चौड़ाई: |
1385(डब्ल्यू)मिमी |
परिचालन तापमान: |
-20 ℃ ~+45 ℃ |
स्थिति सटीकता दोहराएं: |
±10um@6 σ,CPK≥2.0 |
प्रिंट सटीकता: |
±18um@6 σ,CPK≥2.0 |
बोर्ड की मोटाई: |
0.4~6मिमी |
बोर्ड का अधिकतम भार: |
3 किलो |
वायुदाब: |
4~6Kgf/cm² |
वायु की खपत: |
लगभग 5L/मिनट |
| Parameter | Specification |
|---|---|
| Repeat Position Accuracy | ±10μm @ 6σ, CPK ≥ 2.0 |
| Print Accuracy | ±18μm @ 6σ, CPK ≥ 2.0 |
| NCP Cycle Time (excluding cleaning/printing) | 7 seconds |
| HCP Cycle Time (including cleaning/printing) | 18 seconds per piece |
| Process Cycle Time | 4 minutes |
| Transfer Line Cycle Time | 2 minutes |
| Parameter | Specification |
|---|---|
| Maximum Board Size | 450 × 340 mm |
| Minimum Board Size | 50 × 50 mm |
| Board Thickness | 0.4 - 6 mm |
| Camera Mechanical Range | 450 × 340 mm |
| Maximum Board Weight | 3 kg |
| Board Edge Clearance | 2.5 mm |
| Board Height | 15 mm beyond trait items pin |
| Transport Speed | 900 ± 40 mm/s |
| Maximum Transport Speed | 1500 mm/s (segmented control) |
| Transport Direction | One section transport guide rail/One stage |
| Parameter | Specification |
|---|---|
| Print Speed | 10 - 200 mm/sec |
| Print Pressure | 0.5 - 10 kg |
| Print Mode | One/Twice |
| Squeegee Type | Rubber/Squeegee Blade (angle 45/55/60) |
| Snap-off | 0 - 20 mm |
| Snap Speed | 0 - 20 mm/sec |
| Template Frame Size | 470 × 370 mm - 737 × 737 mm (Thickness: 20-40 mm) |
| Steel Mesh Positioning Mode | Automatic Y-direction positioning |
| Parameter | Specification |
|---|---|
| Cleaning System | Dry, Wet, Vacuum three modes |
| High Speed Cleaning | Integrated & weave cleaning |
| Cleaning System Type | Side spray type |
| Cleaning Stroke | Automatic generation |
| Cleaning Position | Pre-cleaning |
| Cleaning Speed | 10 - 200 mm/sec |
| Cleaning Fluid Consumption | Auto & manually adjustable |
| Cleaning Paper Consumption | Auto & manually adjustable |
| Parameter | Specification |
|---|---|
| Power Source | AC: 220V ±10%, 50/60Hz, 2.2KW |
| Air Pressure | 4 - 6 kgf/cm² |
| Air Consumption | Approximately 5 L/min |
| Operating Temperature | -20℃ to +45℃ |
| Working Environment Humidity | 30% - 60% |
| Machine Dimensions (without tower light) | 1530(H) × 1172(L) × 1385(W) mm |
| Machine Weight | Approximately 1000 kg |
| Equipment Load Bearing Requirements | 650 kg/m² |
