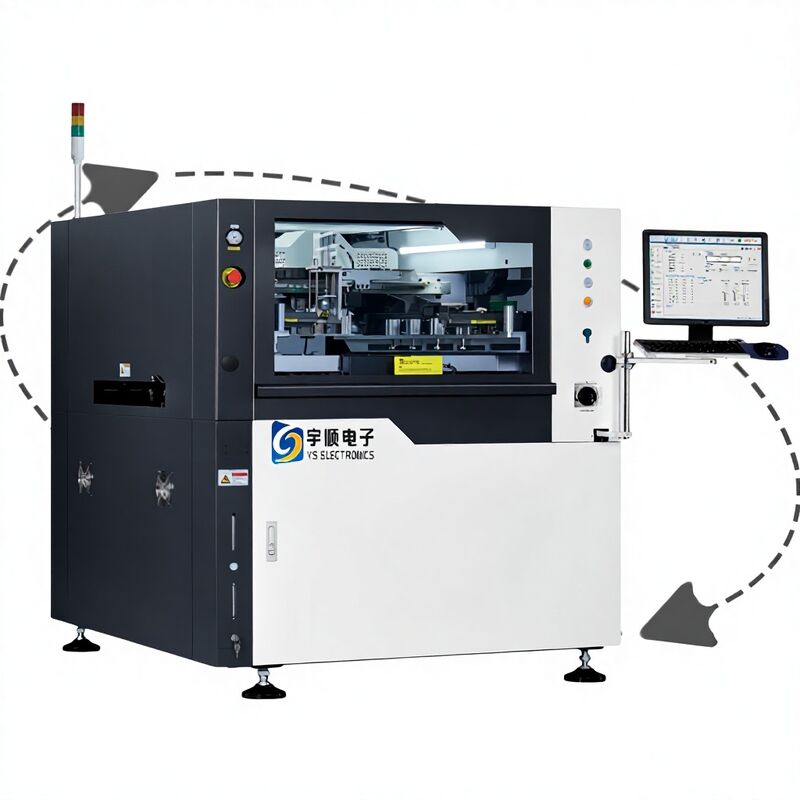

उत्पाद विवरण
उत्पत्ति के प्लेस: जियांग्सू, चीन
ब्रांड नाम: YUSH
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: $13,000-16,000 / set
वज़न: |
1100 किग्रा |
अधिकतम बोर्ड आकार: |
510*510मिमी (वैकल्पिक उन्नयन:610*510मिमी) |
न्यूनतम बोर्ड आकार: |
50*50मिमी |
परिवहन गति: |
1500मिमी/सेकेंड(अधिकतम) |
प्रिंट गति: |
10~200मिमी/सेकंड |
प्रिंट दबाव: |
0.5~20 किग्रा |
शक्ति का स्रोत: |
एसी:220±10%,50/60Hz 2.2KW |
मशीन का आयाम: |
1500 ((H) मिमी |
वायुदाब: |
4~6Kgf/cm² |
परिचालन तापमान: |
-20 ℃ ~+45 ℃ |
स्थिति सटीकता दोहराएं: |
±10um@6σ,CPK≥2.0 |
प्रिंट सटीकता: |
±18um@6σ,CPK≥2.0 |
बोर्ड की मोटाई: |
0.4~6मिमी |
बोर्ड का अधिकतम भार: |
5 किलो |
धातु प्रकार:: |
1240(एल)मिमी |
वज़न: |
1100 किग्रा |
अधिकतम बोर्ड आकार: |
510*510मिमी (वैकल्पिक उन्नयन:610*510मिमी) |
न्यूनतम बोर्ड आकार: |
50*50मिमी |
परिवहन गति: |
1500मिमी/सेकेंड(अधिकतम) |
प्रिंट गति: |
10~200मिमी/सेकंड |
प्रिंट दबाव: |
0.5~20 किग्रा |
शक्ति का स्रोत: |
एसी:220±10%,50/60Hz 2.2KW |
मशीन का आयाम: |
1500 ((H) मिमी |
वायुदाब: |
4~6Kgf/cm² |
परिचालन तापमान: |
-20 ℃ ~+45 ℃ |
स्थिति सटीकता दोहराएं: |
±10um@6σ,CPK≥2.0 |
प्रिंट सटीकता: |
±18um@6σ,CPK≥2.0 |
बोर्ड की मोटाई: |
0.4~6मिमी |
बोर्ड का अधिकतम भार: |
5 किलो |
धातु प्रकार:: |
1240(एल)मिमी |
| पैरामीटर | विनिर्देश |
|---|---|
| दोहराव स्थिति सटीकता | ±10μm @6σ, CPK≥2.0 |
| प्रिंट सटीकता | ±18μm @6σ, CPK≥2.0 |
| NCP-CT (सफाई और प्रिंटिंग को छोड़कर) | <7.5 सेकंड |
| HCP-CT (सफाई और प्रिंटिंग सहित) | 18सेकंड/पीसी |
| प्रक्रिया सीटी | 4मिनट |
| ट्रांसफर लाइन सीटी | 2मिनट |
| पैरामीटर | विनिर्देश |
|---|---|
| अधिकतम बोर्ड आकार | 510×510mm (वैकल्पिक अपग्रेड: 610×510mm) |
| न्यूनतम बोर्ड आकार | 50×50mm |
| बोर्ड की मोटाई | 0.4~6mm |
| कैमरा यांत्रिक रेंज | 528×510mm |
| अधिकतम बोर्ड वजन | 5किलोग्राम |
| बोर्ड एज क्लीयरेंस | 2.5mm |
| बोर्ड की ऊंचाई | 23mm विशेषता आइटम पिन से परे |
| परिवहन गति | 900±40mm |
| अधिकतम परिवहन गति | खंडित नियंत्रण, 1500mm/s (अधिकतम) |
| परिवहन दिशा | एक चरण |
| पैरामीटर | विनिर्देश |
|---|---|
| प्रिंट गति | 10~200mm/सेकंड |
| प्रिंट दबाव | 0.5~20किलोग्राम |
| प्रिंट मोड | एक/दो बार |
| स्क्वीजी प्रकार | रबर/स्क्वीजी ब्लेड (कोण 45/55/60) |
| स्नैप-ऑफ | 0~20mm |
| स्नैप-स्पीड | 0~20mm/सेकंड |
| टेम्पलेट फ्रेम आकार | 470×370mm~737×737mm |
| स्टील मेश पोजिशनिंग विधि | स्वचालित वाई-दिशा पोजिशनिंग |
| पैरामीटर | विनिर्देश |
|---|---|
| सफाई प्रणाली | सूखी, गीली, वैक्यूम तीन मोड |
| उच्च गति सफाई | एकीकृत और वीव सफाई |
| सफाई प्रणाली | साइड स्प्रे प्रकार |
| सफाई स्ट्रोक | स्वचालित पीढ़ी |
| सफाई स्थिति | पोस्ट सफाई |
| सफाई गति | 10-200mm/सेकंड |
| सफाई द्रव की खपत | स्वचालित और मैन्युअल रूप से समायोज्य |
| सफाई कागज की खपत | स्वचालित और मैन्युअल रूप से समायोज्य |
| पैरामीटर | विनिर्देश |
|---|---|
| सीसीडी एफओवी | 10×8mm |
| कैमरा प्रकार | 130 हजार सीसीडी डिजिटल कैमरा |
| कैमरा सिस्टम | लॉक अप/डाउन ऑप्टिक्स संरचना |
| कैमरा चक्र समय | 100ms |
| फिड्यूशियल मार्क प्रकार | गोल, चौकोर, हीरा, क्रॉस, पैड और प्रोफाइल |
| मार्क आकार | 0.1-6mm |
| मार्क संख्या | अधिकतम: 4pcs |
| दूर रहने की संख्या | अधिकतम: 1pcs |
| पैरामीटर | विनिर्देश |
|---|---|
| बिजली स्रोत | एसी: 220±10%, 50/60Hz 2.2KW |
| वायु दबाव | 4~6Kgf/cm² |
| वायु खपत | लगभग 5L/मिनट |
| संचालन तापमान | -20℃~+45℃ |
| कार्य वातावरण आर्द्रता | 30%~60% |
| मशीन आयाम (टावर लाइट के बिना) | 1500(H)mm |
| मशीन की लंबाई | 1240(L)mm |
| मशीन की चौड़ाई | 1410(W)mm |
| मशीन का वजन लगभग | लगभग: 1100किलोग्राम |
| उपकरण लोड असर आवश्यकताएं | 650किलोग्राम/m² |
