उत्पाद विवरण
उत्पत्ति के प्लेस: जियांग्सू, चीन
ब्रांड नाम: YUSH

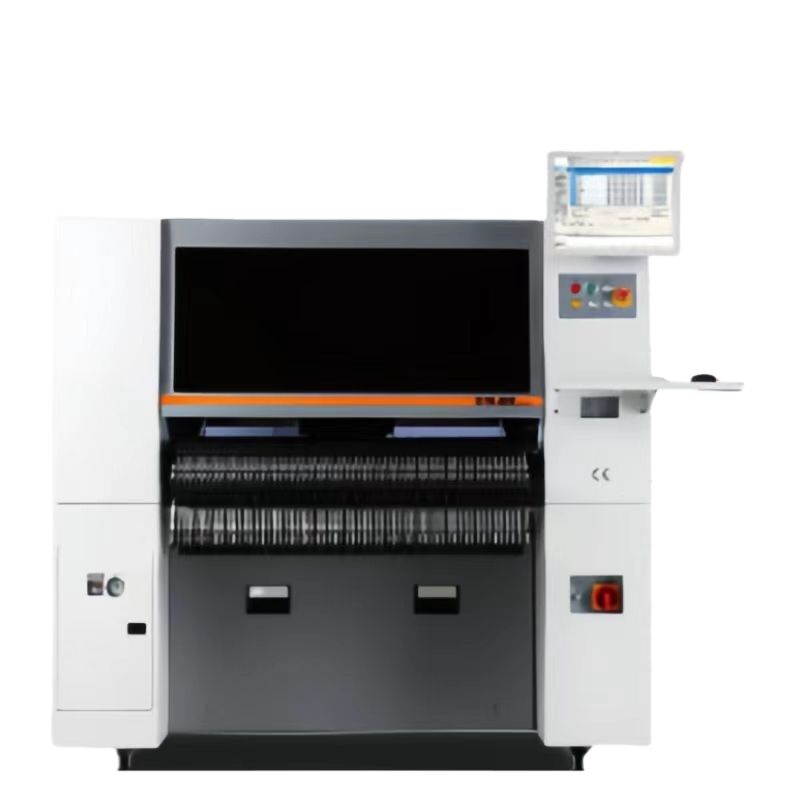

मॉडल संख्या: YS-SM481 प्लस
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: $16,800 / set
वज़न: |
1300 किग्रा |
स्पिंडल: |
10 स्पिंडल x2 गैन्ट्री |
प्लेसमेंट की गति: |
78,000CPH(इष्टतम) |
प्लेसमेंट सटीकता: |
±40μm@μ±3 |
लागू भाग: |
0402 ~ 14 मिमी (एच 12 मिमी) |
आयाम: |
1650x1690x1458 मिमी |
मुख्य घटक: |
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
नमूना: |
YS-SM481 प्लस |
लागू पीसीबी: |
अधिकतम. 460(एल) x 400(डब्ल्यू)(मानक), अधिकतम। 1500(एल) x 460(डब्ल्यू)(विकल्प) |
प्लेसमेंट गति इष्टतम: |
40,000CPH |
लागू भागों की रेंज: |
0402 ~ 42 मिमी (एच 15 मिमी) |
आयाम मॉडल: |
1650×1680×1530 मिमी |
अधिकतम पीसीबी विकल्प: |
अधिकतम. 1500(एल) x 460(डब्ल्यू) |
मानक पीसीबी: |
अधिकतम. 460(एल) x 400(डब्ल्यू) |
ऊँचाई सीमा: |
एच 15 मिमी |
वज़न: |
1300 किग्रा |
स्पिंडल: |
10 स्पिंडल x2 गैन्ट्री |
प्लेसमेंट की गति: |
78,000CPH(इष्टतम) |
प्लेसमेंट सटीकता: |
±40μm@μ±3 |
लागू भाग: |
0402 ~ 14 मिमी (एच 12 मिमी) |
आयाम: |
1650x1690x1458 मिमी |
मुख्य घटक: |
एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन |
नमूना: |
YS-SM481 प्लस |
लागू पीसीबी: |
अधिकतम. 460(एल) x 400(डब्ल्यू)(मानक), अधिकतम। 1500(एल) x 460(डब्ल्यू)(विकल्प) |
प्लेसमेंट गति इष्टतम: |
40,000CPH |
लागू भागों की रेंज: |
0402 ~ 42 मिमी (एच 15 मिमी) |
आयाम मॉडल: |
1650×1680×1530 मिमी |
अधिकतम पीसीबी विकल्प: |
अधिकतम. 1500(एल) x 460(डब्ल्यू) |
मानक पीसीबी: |
अधिकतम. 460(एल) x 400(डब्ल्यू) |
ऊँचाई सीमा: |
एच 15 मिमी |
| Model | YS-SM471 Plus | YS-SM481 Plus | YS-SM482 Plus |
|---|---|---|---|
| Spindles | 10 Spindles ×2 Gantry | 10 Spindles ×1 Gantry | 6 Spindles ×1 Gantry |
| Placement Speed | 78,000 CPH (Optimum) | 40,000 CPH (Optimum) | 30,000 CPH (Optimum) |
| Placement Accuracy | ±40μm @ μ±3σ | ±40μm @ μ±3σ | ±40μm @ μ±3σ |
| Applicable Parts | 0402 ~ 14mm (H 12mm) | 0402 ~ 42mm (H 15mm) | 0402 ~ 55mm (H 15mm) |
| Applicable PCB | Max. 510(L) × 460(W) (Standard) Max. 610(L) × 460(W) (Option) |
Max. 460(L) × 400(W) (Standard) Max. 1500(L) × 460(W) (Option) |
Max. 460(L) × 400(W) (Standard) Max. 1200(L) × 510(W) (Option) |
| Dimension (mm) | 1650 × 1690 × 1458 | 1650 × 1680 × 1530 | 1650 × 1680 × 1458 |
