उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: YUSH

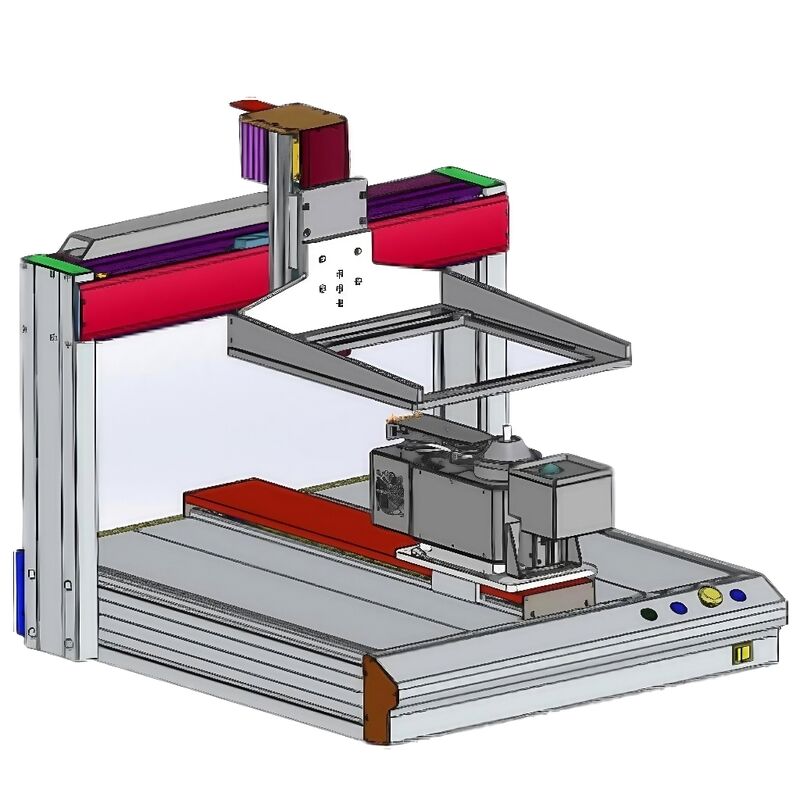

मॉडल संख्या: YS-E320
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 किलोमीटर
मूल्य: $5,000 / kilometer
वज़न: |
70 किलोग्राम |
बाहरी आयाम: |
730×800×840 मिमी |
पीसीबी बोर्ड का आकार: |
50×50~450×400 मिमी |
पीसीबी बोर्ड मोटाई: |
0.8~3 मिमी |
घटक ऊंचाई: |
ऊपर 100 मिमी से कम / नीचे 50 मिमी से कम |
सब्सट्रेट वजन: |
5 किलोग्राम से कम |
सब्सट्रेट का झुकना: |
0.5 मिमी से कम |
टिन भट्ठी की क्षमता: |
10 किलो |
टिन भट्ठी की शक्ति: |
2 किलोवाट |
नाइट्रोजन शुद्धता: |
99.999% |
नाइट्रोजन की खपत: |
1.2-1.5 घन एच |
फ्लक्स क्षमता: |
2 एल |
नोजल इनर डायमीटर: |
φ 3 मिमी ~ φ 20 मिमी |
बिजली की आपूर्ति: |
एकल-चरण 220V±10% |
प्रारंभिक शक्ति: |
2.5 किलोवाट |
वज़न: |
70 किलोग्राम |
बाहरी आयाम: |
730×800×840 मिमी |
पीसीबी बोर्ड का आकार: |
50×50~450×400 मिमी |
पीसीबी बोर्ड मोटाई: |
0.8~3 मिमी |
घटक ऊंचाई: |
ऊपर 100 मिमी से कम / नीचे 50 मिमी से कम |
सब्सट्रेट वजन: |
5 किलोग्राम से कम |
सब्सट्रेट का झुकना: |
0.5 मिमी से कम |
टिन भट्ठी की क्षमता: |
10 किलो |
टिन भट्ठी की शक्ति: |
2 किलोवाट |
नाइट्रोजन शुद्धता: |
99.999% |
नाइट्रोजन की खपत: |
1.2-1.5 घन एच |
फ्लक्स क्षमता: |
2 एल |
नोजल इनर डायमीटर: |
φ 3 मिमी ~ φ 20 मिमी |
बिजली की आपूर्ति: |
एकल-चरण 220V±10% |
प्रारंभिक शक्ति: |
2.5 किलोवाट |
| विनिर्देश | YS-E320 |
|---|---|
| लागू पीसीबी बोर्ड का आकार | L×W: 50×50~450×400 मिमी |
| लागू पीसीबी बोर्ड की मोटाई | सब्सट्रेट मोटाईः 0.8~3 मिमी / पिन लंबाईः 3 मिमी के भीतर |
| घटक ऊंचाई | सब्सट्रेट के ऊपर 100 मिमी से कम / सब्सट्रेट के नीचे 50 मिमी से कम |
| सब्सट्रेट का आकार और स्थिति | सब्सट्रेट प्लेसमेंट किनाराः ≥3mm प्रक्रिया किनारा / घटकों सहित वजनः <5kg / सब्सट्रेट झुकनाः <0.5mm |
| टिन भट्ठी | सामग्रीः स्टेनलेस स्टील / क्षमताः 10KG / शक्तिः 4×500W (2KW कुल) |
| एन2 आवश्यकताएं | शुद्धताः 99.999% / दबावः 0.5MPa / खपतः 20-30L/min (1.2-1.5 m3/h) |
| फ्लक्स नोजल | सटीक द्रव नोजल |
| प्रवाह क्षमता | 2L (मैनुअल तरल जोड़) |
| गैस स्रोत | 0.5-0.7MPa |
| नोजल का आंतरिक व्यास | φ3mm~φ20mm (अनुकूलित आकार उपलब्ध) |
| चोटी की ऊंचाई | स्वचालित संरेखण और ऊंचाई माप |
| प्रणाली नियंत्रण | पीसी + पीएलसी (विंडोज + हुइचुआन) |
| प्रोग्रामिंग सॉफ्टवेयर | चित्र रेखा रेखांकन के साथ प्रोग्रामिंग का समर्थन करता है (सुविधाजनक और तेज़) |
| विद्युत आपूर्ति/शक्ति | एकल-चरण 220V±10% / प्रारंभ शक्तिः 2.5KW |
| वजन | 70 किलोग्राम (10 किलोग्राम मिलाप सहित) |
| बाहरी आयाम | L×W×H: 730×800×840 मिमी |
