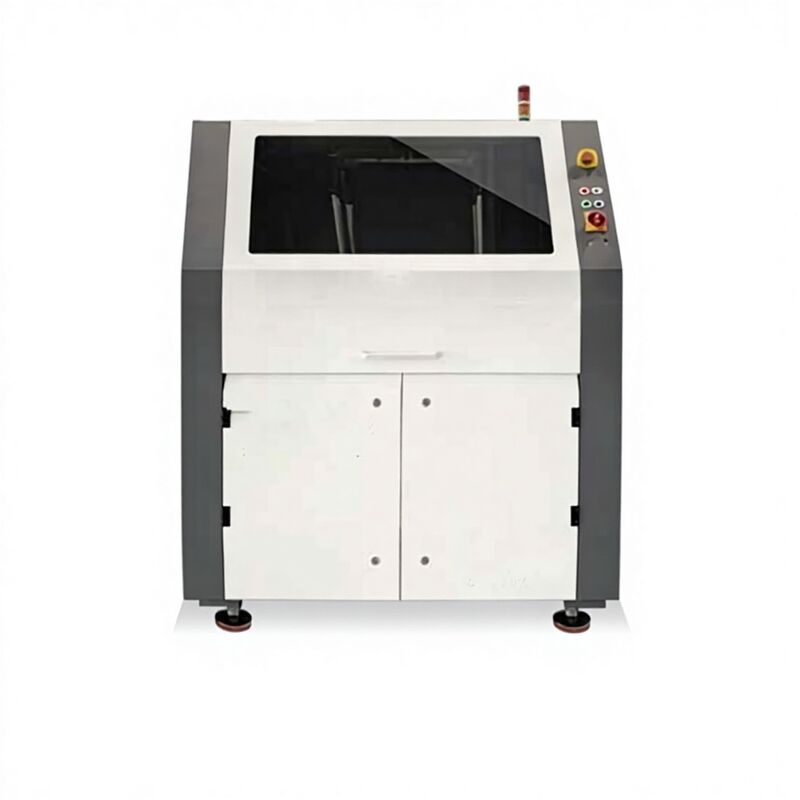

उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: YUSH
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: $19,000-22,000 / set
वज़न: |
1050 किलोग्राम |
शक्ति: |
10 किलोवाट |
वोल्टेज: |
220V/380V |
पीसीबी प्रक्रिया पक्ष: |
≥3 |
पीसीबी वजन: |
≤5 किग्रा |
पीसीबी मोटाई: |
1-6 मिमी |
पीसीबी स्थानांतरण गति: |
0.2-10 |
डिवाइस आयाम: |
1435(एल)*1800(डब्ल्यू)*1670(एच) मिमी |
पीसीबी शीर्ष क्लीयरेंस: |
120 मिमी |
पीसीबी बॉटम क्लीयरेंस: |
60 मिमी |
कन्वेयर बेल्ट की ऊंचाई: |
900 ± 20 मिमी |
समायोज्य कन्वेयर रेंज: |
50-450 मिमी |
वायु प्रवेश दबाव: |
0.6 |
नाइट्रोजन की खपत: |
1.5 |
अधिकतम बिजली की खपत: |
<12 किलोवाट |
वज़न: |
1050 किलोग्राम |
शक्ति: |
10 किलोवाट |
वोल्टेज: |
220V/380V |
पीसीबी प्रक्रिया पक्ष: |
≥3 |
पीसीबी वजन: |
≤5 किग्रा |
पीसीबी मोटाई: |
1-6 मिमी |
पीसीबी स्थानांतरण गति: |
0.2-10 |
डिवाइस आयाम: |
1435(एल)*1800(डब्ल्यू)*1670(एच) मिमी |
पीसीबी शीर्ष क्लीयरेंस: |
120 मिमी |
पीसीबी बॉटम क्लीयरेंस: |
60 मिमी |
कन्वेयर बेल्ट की ऊंचाई: |
900 ± 20 मिमी |
समायोज्य कन्वेयर रेंज: |
50-450 मिमी |
वायु प्रवेश दबाव: |
0.6 |
नाइट्रोजन की खपत: |
1.5 |
अधिकतम बिजली की खपत: |
<12 किलोवाट |
| पैरामीटर श्रेणी | पैरामीटर नाम | विनिर्देश |
|---|---|---|
| बॉडी पैरामीटर्स | डिवाइस आयाम | 1435(L)*1800(W)*1670(H) |
| उपकरण वजन (किलो) | 1050 | |
| पीसीबी टॉप क्लीयरेंस | 120 | |
| पीसीबी बॉटम क्लीयरेंस | 60 | |
| पीसीबी प्रोसेस साइड | ≥3 | |
| कन्वेयर बेल्ट की जमीन से ऊंचाई | 900±20 | |
| पीसीबी ट्रांसफर स्पीड | 0.2-10 | |
| पीसीबी वजन (किलो) | ≤5 | |
| पीसीबी मोटाई (फिक्स्चर सहित) | 1-6 | |
| कन्वेयर बेल्ट की समायोज्य सीमा | 50-450 | |
| कन्वेयर बेल्ट चौड़ाई समायोजन विधि | इलेक्ट्रिक | |
| पीसीबी ट्रांसफर दिशा | बाएं से दाएं | |
| एयर इनटेक प्रेशर | 0.6 | |
| नाइट्रोजन सप्लाई | ग्राहक द्वारा प्रदान किया गया | |
| नाइट्रोजन इनलेट प्रेशर | 0.6 | |
| नाइट्रोजन खपत | 1.5 | |
| आवश्यक नाइट्रोजन शुद्धता | >99.999 | |
| वोल्टेज | 380 | |
| आवृत्ति | 50/60 | |
| अधिकतम पावर खपत | <12 | |
| अधिकतम करंट | <25 | |
| मशीन शोर | <65 | |
| संचार इंटरफ़ेस | SMEMA | |
| वेल्डिंग सिस्टम | वेल्डिंग एक्स-एक्सिस अधिकतम यात्रा | 510 |
| वेल्डिंग वाई एक्सिस की अधिकतम यात्रा | 450 | |
| वेल्डिंग जेड एक्सिस अधिकतम यात्रा | 60 | |
| न्यूनतम नोजल बाहरी व्यास | 5.5 | |
| नोजल आंतरिक व्यास | 2.5-10 | |
| अधिकतम क्रेस्ट ऊंचाई | 5 | |
| टिन फर्नेस क्षमता | लगभग 13 किग्रा (Sn63Pb) / लगभग 12 किग्रा (लीड-फ्री) | |
| अधिकतम सोल्डरिंग तापमान | 330 | |
| टिन फर्नेस हीटिंग पावर | 1.15 | |
| प्रीहीटिंग सिस्टम | प्रीहीट तापमान रेंज | <200 |
| हीटिंग पावर | 6 | |
| हीटिंग विधि | गर्म हवा | |
| स्प्रे सिस्टम | स्प्रे एक्स-एक्सिस अधिकतम यात्रा | 510 |
| स्प्रे वाई एक्सिस की अधिकतम स्ट्रोक | 450 | |
| स्प्रे ऊंचाई | 60 | |
| पोजिशनिंग स्पीड | <200 | |
| फ्लक्स टैंक क्षमता | 2 |
स्प्रे हेड के पूर्व-प्रोग्राम किए गए प्रोग्राम के बाद पीसीबी बोर्ड को निर्दिष्ट स्थिति में ले जाने के लिए नियंत्रित करता है, केवल उन हिस्सों पर फ्लक्स का छिड़काव किया जाता है जिन्हें सोल्डर करने की आवश्यकता होती है। छिड़काव और प्रीहीटिंग के बाद, इलेक्ट्रोमैग्नेटिक पंप प्लेटफॉर्म इलेक्ट्रोमैग्नेटिक पंप को पूर्व-निर्धारित प्रोग्राम के अनुसार वेल्डिंग के लिए आवश्यक स्थिति में ले जाने के लिए चलाता है, और फिर सोल्डरिंग प्रक्रिया को पूरा करता है।
मैकेनिकल पंप के बजाय इलेक्ट्रोमैग्नेटिक पंप का उपयोग ऑपरेशन के दौरान स्थिर वेव पीक प्रदान करता है, मैकेनिकल वियर को समाप्त करता है, और अपशिष्ट उत्पादन को कम करता है। वेल्डिंग मॉड्यूल प्रक्रिया सटीकता सुनिश्चित करने के लिए एक उच्च-सटीकता गति प्रणाली को शामिल करता है, जबकि विशेष प्रक्रियाएं टिन ब्रिजिंग घटनाओं को काफी कम करती हैं। वेल्डिंग मॉनिटरिंग कैमरों और स्वचालित वेव ऊंचाई का पता लगाने के साथ उपयोगकर्ता अनुभव को बढ़ाया जाता है।
ट्रांसमिशन सिस्टम रोलर कन्वेयरिंग का उपयोग करता है, जो वेल्डिंग स्पेस को बढ़ाता है और बोर्ड किनारों के करीब स्थित घटकों की सोल्डरिंग की सुविधा प्रदान करता है।
मानक मशीन में जर्मनी से आयातित परिशुद्धता ड्रॉप नोजल हैं जिनका व्यास 130 माइक्रोन है, जो आवश्यक वेल्डिंग क्षेत्रों पर समान फ्लक्स अनुप्रयोग सुनिश्चित करता है। न्यूनतम स्प्रे क्षेत्र 3 मिमी है, जो पारंपरिक स्प्रे विधियों की तुलना में कम से कम 90% फ्लक्स बचाता है। कम परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए, तेज स्प्रे प्रक्रियाओं के लिए वैकल्पिक स्प्रे नोजल उपलब्ध हैं।
सभी मॉड्यूल की गति सर्वो मोटर्स और बॉल स्क्रू द्वारा संचालित होती है, जो 0.05 मिमी तक की पुनरावृत्ति के साथ सुचारू और स्थिर संचालन सुनिश्चित करती है।
