High Quality X-Ray Solution YSL-X5600 Microfocus X-Ray Inspection System Manufacturer

उत्पाद विवरण

उत्पत्ति के प्लेस: गुआंग्डोंग, चीन

ब्रांड नाम: YUSH

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

मूल्य: $35,000 / set

सबसे अच्छी कीमत पाएं

उत्पाद विवरण

उत्पाद का वर्णन

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Microfocus X-Ray inspection system, PCB depaneling machine with warranty, YSL-X5600 X-Ray solution


वोल्टेज:	220V	शक्ति:	1.5 किलोवाट
वज़न:	750 किलोग्राम	DIMENSIONS:	85010001700 मिमी
मुख्य घटक:	पीएलसी, इंजन, असर, गियरबॉक्स, मोटर, दबाव पोत	संकल्प:	उच्च संकल्प
निरीक्षण मोड:	सीएनसी निरीक्षण	टेबल नियंत्रण:	एक्स, वाई, जेड तीन-अक्ष गति
गति समायोजन:	कम, सामान्य, उच्च गति	वोल्टेज नियंत्रण:	सॉफ्टवेयर सेट
चालू नियंत्रण:	सॉफ्टवेयर सेट	छवि सेटिंग्स:	चमक, कंट्रास्ट, ऑटो गेन, एक्सपोज़र
टक्कररोधी प्रणाली:	झुकाव और अवलोकन को अधिकतम करें	स्वचालित विश्लेषण:	व्यास, गुहा अनुपात, क्षेत्रफल, गोलाई
मार्गदर्शन:	इन्फ्रारेड स्वचालित नेविगेशन

वोल्टेज:	220V
शक्ति:	1.5 किलोवाट
वज़न:	750 किलोग्राम
DIMENSIONS:	85010001700 मिमी
मुख्य घटक:	पीएलसी, इंजन, असर, गियरबॉक्स, मोटर, दबाव पोत
संकल्प:	उच्च संकल्प
निरीक्षण मोड:	सीएनसी निरीक्षण
टेबल नियंत्रण:	एक्स, वाई, जेड तीन-अक्ष गति
गति समायोजन:	कम, सामान्य, उच्च गति
वोल्टेज नियंत्रण:	सॉफ्टवेयर सेट
चालू नियंत्रण:	सॉफ्टवेयर सेट
छवि सेटिंग्स:	चमक, कंट्रास्ट, ऑटो गेन, एक्सपोज़र
टक्कररोधी प्रणाली:	झुकाव और अवलोकन को अधिकतम करें
स्वचालित विश्लेषण:	व्यास, गुहा अनुपात, क्षेत्रफल, गोलाई
मार्गदर्शन:	इन्फ्रारेड स्वचालित नेविगेशन

High Quality X-Ray Solution YSL-X5600 Microfocus X-Ray Inspection System Manufacturer

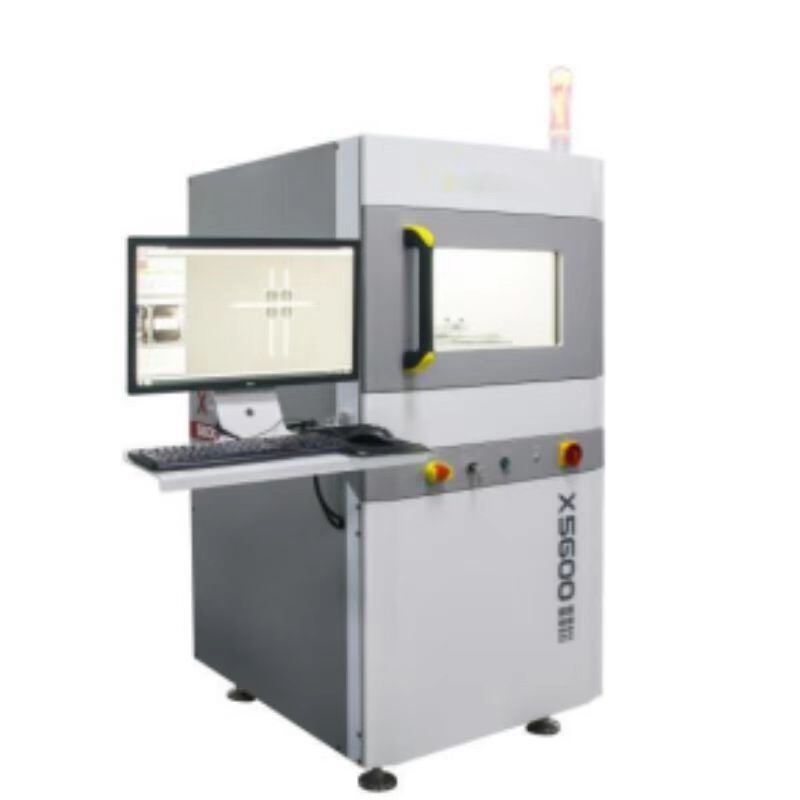

YSL-X5600 Microfocus X-Ray Inspection System

High precision microfocus X-ray inspection system for advanced electronic component analysis

Applications

Functions and Features

Application Advantages

Miniaturized equipment, easy to install and operate
Applicable to Chip, BGA/CSP, Wafer, SOP/QFN, SMT and PTU packaging, Sensors and other fields products inspection
High resolution design to get the best image in a very short time
Infrared automatic navigation and positioning function can select the shooting location quickly
CNC inspection mode which can quickly and automatically inspect multi-point array
Inclined multi-angle inspection makes it easier to inspect sample defects
Simple software operation, low operating costs
Long lifespan

Automatic Void Ratio Calculation

Enhanced BGA inspection function: YSL-X5600 can quickly select and mark a single solder ball, or select the solder balls to be inspected by matrix box; it can manually or automatically identify BGA solder balls and complete the inspection. Follow the system guidelines to easily complete the inspection process and ensure accurate and reliable inspection results.

Size Measurement

Measuring tools include distance, distance ratio, lines distance, angle, arrow mark, circle radius, points distance, circle centers distance, circumference, hand-drawn polygon, hand-drawn freeform etc., with text description capabilities.

Hardware Technical Parameters

Software Technical Parameters

Table Control

Speed of table can be adjusted by the spacebar: low, normal and high speed
X, Y, Z three-axis motion and inclined angle are controlled by keyboard
Large navigator view, clear navigation image, table will move to where you click the mouse

CNC Programming

Simply click the mouse and you can write programs
Object table moves along X, Y direction for positioning; X-ray tube move along Z direction for positioning
Voltage and current set by software
Image settings: brightness, contrast, auto gain and exposure
Users can change the pause time for program conversion
Anti-collision system can maximize the tilt and observation of the workpieces
Automatic analysis on diameter, proportion of cavity, area and roundness of BGA

X-Ray Working Principle

X-RAY Applications
