प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Micro PCB drilling machine with 0.005mm precision, PCB depaneling machine with positional accuracy, Precision PCB drilling machine for micro holes


वज़न:	4500 किलोग्राम	शक्ति:	5 किलोवाट
वोल्टेज:	220V/380V	आकार:	2100मिमी×2020मिमी×1820मिमी
तारों का आकार:	550मिमी×670मिमी	संपीड़ित वायु दाब:	6.5बार-7बार
वायु प्रवाह:	200 एल / मिनट	निश्चित वर्कपीस:	3.175 मिमी
स्थितीय परिशुद्धता:	0.005मिमी	स्थितीय परिशुद्धता दोहराएँ:	0.002 मिमी
प्रति समय छेद:	2	मैक्स स्पिंडल स्पीड:	160K आरपीएम
न्यूनतम ड्रिल व्यास:	0.10 मिमी	अधिकतम ड्रिल व्यास:	6.35 मिमी
उपकरण परिवर्तक संख्या:	250 पीसी

वज़न:	4500 किलोग्राम
शक्ति:	5 किलोवाट
वोल्टेज:	220V/380V
आकार:	2100मिमी×2020मिमी×1820मिमी
तारों का आकार:	550मिमी×670मिमी
संपीड़ित वायु दाब:	6.5बार-7बार
वायु प्रवाह:	200 एल / मिनट
निश्चित वर्कपीस:	3.175 मिमी
स्थितीय परिशुद्धता:	0.005मिमी
स्थितीय परिशुद्धता दोहराएँ:	0.002 मिमी
प्रति समय छेद:	2
मैक्स स्पिंडल स्पीड:	160K आरपीएम
न्यूनतम ड्रिल व्यास:	0.10 मिमी
अधिकतम ड्रिल व्यास:	6.35 मिमी
उपकरण परिवर्तक संख्या:	250 पीसी

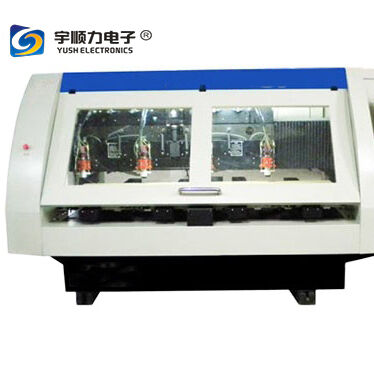

Micro Pcb Drilling Machine With Positional Precision 0.005mm

Micro PCB Drilling Machine with 0.005mm Positional Precision

This high-precision PCB drilling machine is designed for creating printed circuit boards, featuring 2-axis operation for drilling holes on both single and double-layer PCBs with exceptional accuracy.

Technical Specifications

Wiring Size	550mm × 670mm
X, Y, Z Axis Positioning Table	560mm × 840mm × 60mm
X, Y Axis Positioning Feed	40m/min
Z Axis Locomotion Feed	30m/min
X, Y Axis Acceleration	1.2g
Z Axis Acceleration	3G
Fixed Workpiece	3.175mm
Positional Precision	0.005mm
Repeat Positional Precision	0.002mm
Holes Per Time	2
Max Speed of Spindle (Optional)	160,000 rpm
Break Tool Check	Contact Drilling
Minimum Drill Diameter	0.10mm
Maximum Drill Diameter	6.35mm
Tool Changer Capacity	250 PCS
Laser Tool Check	Can check diameter and length of tools
CNC Type	Sieb & Meyer CNC 84.00
Power Supply	380V 50/60Hz
Total Power	5 KW
Compressed Air Pressure	6.5bar - 7bar
Air Flux	200 L/min
Machine Size	2100mm × 2020mm × 1820mm
Gross Weight	4500kg
