उत्पाद विवरण
उत्पत्ति के प्लेस: जियांग्सू, चीन
ब्रांड नाम: YUSH
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: $5,300-5,800 / set
वज़न: |
100 किग्रा |
वोल्टेज: |
220V |
एक्स, वाई गति: |
80एम/मिनट |
Z-अक्ष गति: |
35M / मिनट |
उपकरण क्षमता: |
6-300 |
स्पिंडल गति: |
20000-200000 आरपीएम |
स्थिति निर्धारण सटीकता: |
± 0.004 मिमी |
बार-बार सटीकता: |
±0.0025मिमी |
ड्रिलिंग सटीकता: |
± 0.018 मिमी |
न्यूनतम छेद: |
4मिलि(φ0.1मिमी) |
अधिकतम छिद्र: |
256मिलि(φ6.5मिमी) |
टेबल का आकार: |
6-635मिमी*772मिमी |
कार्य सीमा: |
6-622मिमी×755मिमी |
बिजली की खपत: |
15 के.वी.ए |
वायुदाब: |
6.5~7.5बार |
वज़न: |
100 किग्रा |
वोल्टेज: |
220V |
एक्स, वाई गति: |
80एम/मिनट |
Z-अक्ष गति: |
35M / मिनट |
उपकरण क्षमता: |
6-300 |
स्पिंडल गति: |
20000-200000 आरपीएम |
स्थिति निर्धारण सटीकता: |
± 0.004 मिमी |
बार-बार सटीकता: |
±0.0025मिमी |
ड्रिलिंग सटीकता: |
± 0.018 मिमी |
न्यूनतम छेद: |
4मिलि(φ0.1मिमी) |
अधिकतम छिद्र: |
256मिलि(φ6.5मिमी) |
टेबल का आकार: |
6-635मिमी*772मिमी |
कार्य सीमा: |
6-622मिमी×755मिमी |
बिजली की खपत: |
15 के.वी.ए |
वायुदाब: |
6.5~7.5बार |
| Serial Number | Name | Specifications and Models | Quantity |
|---|---|---|---|

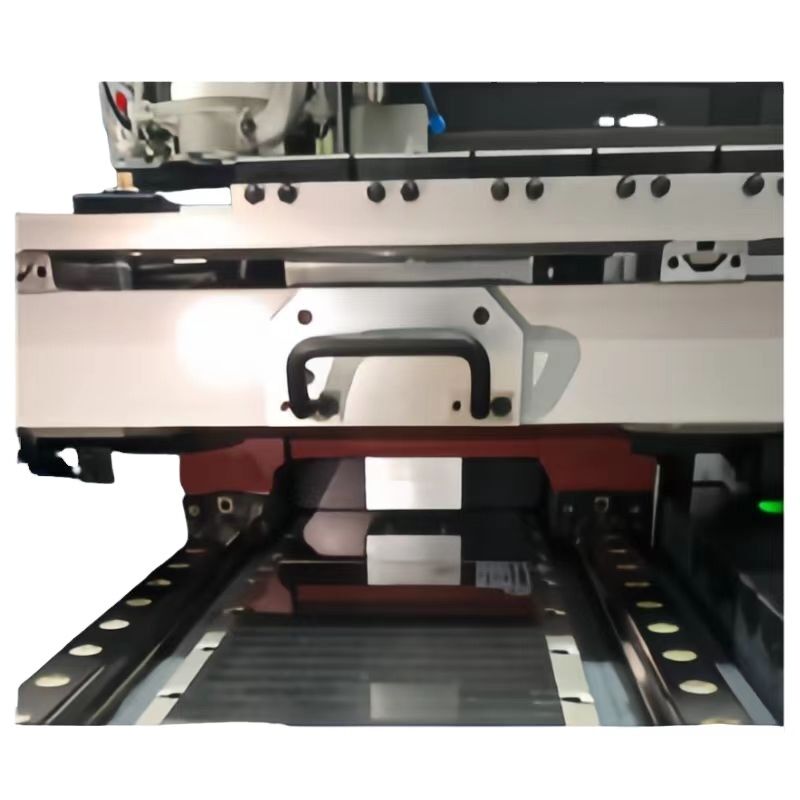

| 1. | Host Machine | YS-F6MH | 1 set |
| 2. | Control System | Sieb & Meyer Control System | 1 set |
| 3. | Linear Motor (X, Y, Z) | High Performance Linear Motor Drive | 9 sets |
| 4. | Principal Axis | 200KRPM | 6 sets |
| 5. | Grating Scale | High Precision Grating Ruler (0.5μm resolution) | 9 sets |
| 6. | Guide Element | Imported High Precision Linear Guide Rail | 9 sets |
| 7. | Broken Tool Detection | Capacitive Cutter Detection | 6 sets |
| 8. | Tool Measuring System | Mingwei Tool Detector | 6 sets |
| 9. | Press Foot Switching | Flat Press Foot Switch | 6 sets |
| 10. | Dryer | Inlet Drier | 1 set |
| 11. | Air Holder | 70L Gas Storage Tank | 1 set |
| 12. | Display | Liquid Crystal Display | 1 set |
| X,Y Maximum Moving Speed | 80m/min |
| Z-axis Maximum Velocity | 35m/min |
| Tool Magazine Capacity | 6-300 |
| X, Y, Z Axis Measurement System | High Precision Grating Ruler (0.5μm resolution) |
| Positioning Clamping System | SMC Pneumatic Automatic Positioning Clamp |
| Broken Tool Detection System | Capacitive Cutter Detection |
| Spindle Speed | 20,000-200,000 rpm |
| Positioning Accuracy | ±0.004mm |
| Repeated Positioning Accuracy | ±0.0025mm |
| Drilling Accuracy | ±0.018mm |
| Depth Control Accuracy (Optional) | ±0.015mm |
| Minimum Hole Diameter | 4mil (φ0.1mm) |
| Maximum Hole Diameter | 256mil (φ6.5mm) |
| Table Size | 6-635mm × 772mm |
| Effective Working Range | 6-622mm × 755mm (24.5" × 29.7") |
| Power Source | 3PH-AC380V+N+PE, 50/60Hz |
| Maximum Power Consumption | 15KVA |
| Air Pressure | 6.5-7.5bar |
| Noise | ≤75dBA |
| Operating Temperature | 20℃-24℃ |
| Operating Humidity | 45-65% |
| Overall Dimensions (L × W × H) | 4700mm × 2000mm × 1610mm |
