उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: Yushunli
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: G5
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 6500~108000
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 3 दिन से 7 दिन
भुगतान शर्तें: टी / टी, पेपैल, वेस्ट यूनियन, एल / सी, डी / पी।
आपूर्ति की क्षमता: 300 सेट / माह
बिजली स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 2.2 किलोवाट |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग 5L/मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1404(एच) मिमी |
मशीन की लंबाई: |
1140(एल) मिमी |
मशीन की चौड़ाई: |
1364(डब्ल्यू) मिमी |
मशीन का वजन लगभग: |
900 किग्रा |
बिजली स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 2.2 किलोवाट |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग 5L/मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1404(एच) मिमी |
मशीन की लंबाई: |
1140(एल) मिमी |
मशीन की चौड़ाई: |
1364(डब्ल्यू) मिमी |
मशीन का वजन लगभग: |
900 किग्रा |

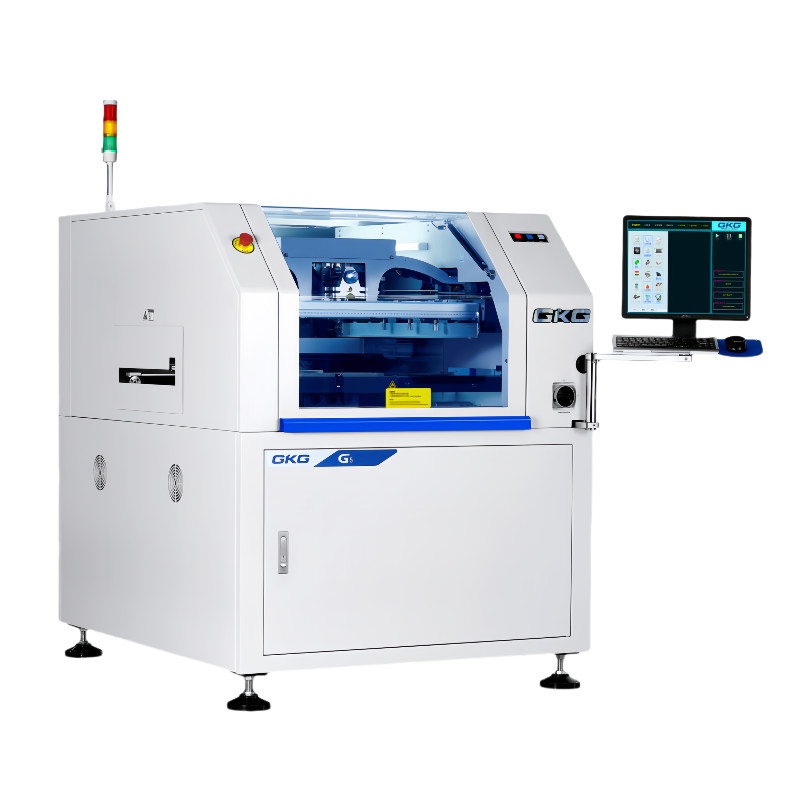

पूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटर
| मशीन का प्रदर्शन | |
| स्थिति सटीकता दोहराएं | ±0.01 मिमी |
| मुद्रण सटीकता | ±0.025 मिमी |
| एनसीपी-सीटी ((सफाई और मुद्रण को छोड़कर) | 7.5s |
| एचसीपी-सीटी ((सफाई और मुद्रण सहित) | 19 से/पीसी |
| विनिर्माण प्रक्रिया | 5 मिनट |
| ट्रांसफर लाइन सीटी | 3 मिनट |
| मशीन पैरामीटर | |
| बिजली स्रोत | AC:220 ±10%,50/60Hz2.2KW |
| वायु दबाव | 4 से 6 किलोग्राम/सेमी2 |
| हवा की खपत | लगभग 5 लीटर/मिनट |
| परिचालन तापमान | -20°C~+45°C |
| कार्य वातावरण की आर्द्रता | 30%~60% |
| मशीन का आयाम ((टावर लाइट के बिना) | 1404 ((H) मिमी |
| मशीन की लंबाई | 1140 ((L) मिमी |
| मशीन की चौड़ाई | 1364 ((W) मिमी |
| मशीन वजन अनुमानित | लगभग: 900 किलो |
| उपकरण भार सहन करने की आवश्यकताएं | 650 किलोग्राम/मी2 |
1उपकरण आयाम आरेख
उपकरण का आकार:1140*1364*1404 मिमी
1मुख्य बिजली आपूर्तिः AC: 220 ± 10%, 50/60HZ3KW स्थिर बिजली आपूर्ति, नामित धारा, प्लग प्रकारः ब्रिटिश प्रणाली।
विद्युत इंटरफेस उपरोक्त चित्र में दिखाया गया हैः
2.मुख्य आपूर्ति गैस स्रोत: एक औद्योगिक गैस स्रोत जिसका स्थिर दबाव 4.0~6kgf/cm2 है।
वायुप्रवाह के सामने के लिए सार्वभौमिक प्रकार, पीछे के जोड़ केवल वायुप्रवाह के आकार से मेल खाने की जरूरत है
3.मशीन का वजन: लगभग: 900 किलोग्राम
2उपकरण उपयोग वातावरण
1कार्यशाला का तापमान: 20°C से +45°C
2कार्यशाला आर्द्रताः 30-60%
3इलेक्ट्रोस्टैटिक सुरक्षाः ईएसडी ग्राउंडिंग और इलेक्ट्रोस्टैटिक सुरक्षा की आवश्यकता होती है
4. फर्श भार भारः यदि उपकरण का उपयोग भूतल पर नहीं किया जाता है, तो कृपया फर्श भार भार क्षमता पर ध्यान दें, जो ≥ 650kg/m2 होनी चाहिए।
