उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: Yushunli
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: एच900
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
मूल्य: USD 6500~108000
पैकेजिंग विवरण: प्लाईवुड का मामला
प्रसव के समय: 3 दिन से 7 दिन
भुगतान शर्तें: टी / टी, पेपैल, वेस्ट यूनियन, एल / सी, डी / पी।
आपूर्ति की क्षमता: 300 सेट / माह
बिजली स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 3 किलोवाट |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग 5L/मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1509(एच) मिमी |
मशीन की लंबाई: |
1970(एल) मिमी |
मशीन की चौड़ाई: |
1210(डब्ल्यू) मिमी |
मशीन का वजन लगभग: |
1500 किलो |
बिजली स्रोत: |
एसी:220 ±10%, 50/60 हर्ट्ज 3 किलोवाट |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
लगभग 5L/मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1509(एच) मिमी |
मशीन की लंबाई: |
1970(एल) मिमी |
मशीन की चौड़ाई: |
1210(डब्ल्यू) मिमी |
मशीन का वजन लगभग: |
1500 किलो |

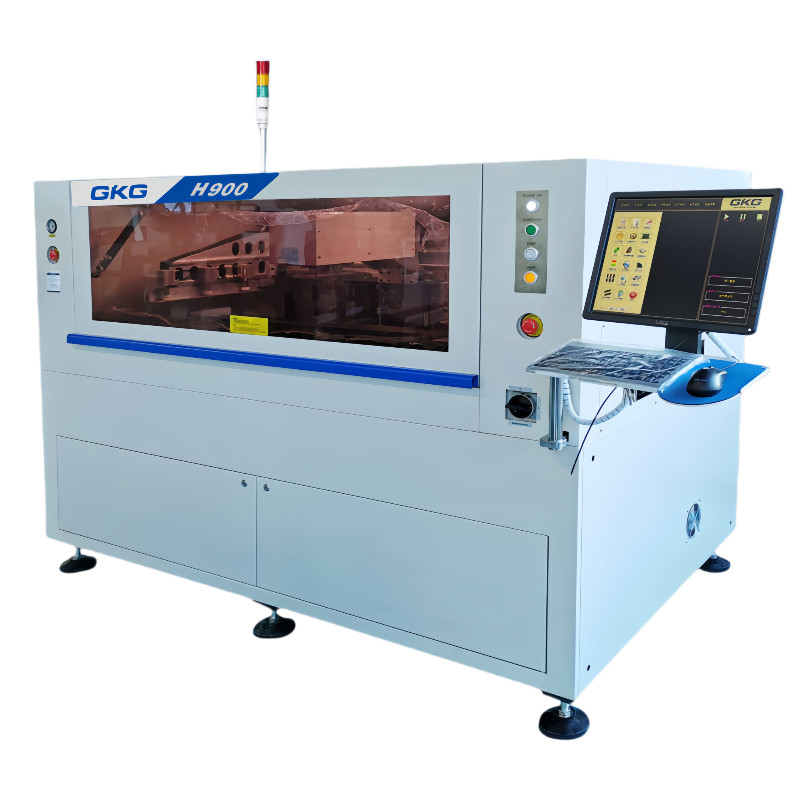

पूरी तरह से स्वचालित सोल्डर पेस्ट प्रिंटर
विनिर्देश
| मशीन का प्रदर्शन | |
| स्थिति सटीकता दोहराएं | ±0.015 मिमी |
| मुद्रण सटीकता | ±0.03 मिमी |
| तीसरे पक्ष के परीक्षण प्रणाली के आधार पर (CTQ) वर्तमान में पट्टा पेस्ट मुद्रण स्थिति की सटीकता को सत्यापित करें | |
| चक्र समय | <15 सेकंड |
| मशीन पैरामीटर | |
| बिजली स्रोत | AC:220 ±10%,50/60Hz 3KW |
| वायु दबाव | 4 से 6 किलोग्राम/सेमी2 |
| हवा की खपत | लगभग 5 लीटर/मिनट |
| परिचालन तापमान | -20°C~+45°C |
| कार्य वातावरण की आर्द्रता | 30%~60% |
| मशीन का आयाम ((टावर लाइट के बिना) | 1509 ((H) मिमी |
| मशीन की लंबाई | 1970 ((L) मिमी |
| मशीन की चौड़ाई | 1210 ((W) मिमी |
| मशीन वजन अनुमानित | लगभग: 1500 किलोग्राम |
| सब्सट्रेट प्रसंस्करण | |
| बोर्ड का अधिकतम आकार | 900*350 मिमी |
| बोर्ड का न्यूनतम आकार | 80*50 मिमी |
| बोर्ड की मोटाई | 0.8~6 मिमी |
| बोर्ड का अधिकतम भार | 10 किलो |
| बोर्ड के किनारों का रिक्त स्थान | 3.5 मिमी |
| बोर्ड की ऊंचाई | 15 मिमी |
| परिवहन ऊंचाई | 900±40 मिमी |
| परिवहन गति | 1500 मिमी/सेकंड (अधिकतम) |
| परिवहन दिशा | एक चरण |
1उपकरण आयाम आरेख
उपकरण का आकार:1970*1210*1509 मिमी
छवि और ऑप्टिकल प्रणाली
एक समान रिंग प्रकाश और उच्च चमक समाक्षीय प्रकाश का उपयोग, वादा चमक समायोजन समारोह के साथ, तो सभी प्रकार के मार्क बिंदुओं अच्छी तरह से पहचाना जा सकता है (गंभीर मार्क बिंदुओं सहित),टिन कोटिंग के लिए लागूपीसीबी के विभिन्न रंगों के साथ, जीकेजी पेटेंट गणितीय मॉडल, उच्च सटीकता सुनिश्चित करने में सक्षम
विद्युत नियंत्रण प्रणाली
विद्युत सर्किट और गैस सर्किट का सुरक्षित और व्यवस्थित वितरण विद्युत सर्किट और गैस पथ मशीन के दोनों किनारों और पीछे की ओर लंबवत रूप से स्थित हैं, जो जांच और मरम्मत के लिए आसान है।
चीनी/अंग्रेजी ऑपरेटिंग इंटरफ़ेस
मशीन जीकेजी उपयोगकर्ता के अनुकूल सॉफ्टवेयर के साथ windowsXP/win7 ऑपरेटिंग इंटरफ़ेस को अपनाती है।मेन्यू/ऑपरेटिंग जर्नल/विघटन रिकॉर्ड/विघटन निदान/त्रुटि विश्लेषण/प्रकाश अलार्म आदि
2 डी सोल्डर पेस्ट प्रिंट क्वालिटी इंस्पेक्शन और विश्लेषण प्रणाली
2 डी प्रणाली तुरंत पट्टा जमाव दोषों का पता लगाता है जैसे विचलन, कमी पट्टा, मिस पेस्ट, पेस्ट जोड़ आदि, और मुद्रण गुणवत्ता की गारंटी देता है।
समायोज्य स्टेपिंग मोटर -प्रोग्राम करने योग्य और फ्लोटिंग प्रिंट-हेड
अद्वितीय लंबा प्लेटफार्म और ट्रैक फिक्स्ड डिजाइन, स्थिर समर्थन पीसीबी सुनिश्चित करने के लिए।
