उत्पाद विवरण
उत्पत्ति के प्लेस: जिंग्सु
ब्रांड नाम: YUSH
प्रमाणन: CE, RUV Rheinland (China), GMC(GlobalMarket),ISO9001-2000
मॉडल संख्या: वाईएसएल-ई
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1SET
मूल्य: USD12000
पैकेजिंग विवरण: लकड़ी का मामला
प्रसव के समय: 5-7 दिन
भुगतान शर्तें: एल/सी, डी/पी, टी/टी
आपूर्ति की क्षमता: 100 सेट
बिजली स्रोत: |
एसी:220±10%,50/60Hz 2.2KW |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
5 एल / मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1500 ((H) मिमी |
मशीन की लंबाई: |
1258 ((L) मिमी |
मशीन की चौड़ाई: |
1425(डब्ल्यू)मिमी |
मशीन वजन: |
लगभग: 1100 किग्रा |
उपकरण भार वहन आवश्यकताएँ: |
650 किग्रा/मी |
बिजली स्रोत: |
एसी:220±10%,50/60Hz 2.2KW |
हवा का दबाव: |
4~6Kgf/cm² |
हवा की खपत: |
5 एल / मिनट |
परिचालन तापमान: |
-20 ℃ ~ + 45 ℃ |
कार्य पर्यावरण आर्द्रता: |
30%~60% |
मशीन आयाम (टॉवर लाइट के बिना): |
1500 ((H) मिमी |
मशीन की लंबाई: |
1258 ((L) मिमी |
मशीन की चौड़ाई: |
1425(डब्ल्यू)मिमी |
मशीन वजन: |
लगभग: 1100 किग्रा |
उपकरण भार वहन आवश्यकताएँ: |
650 किग्रा/मी |

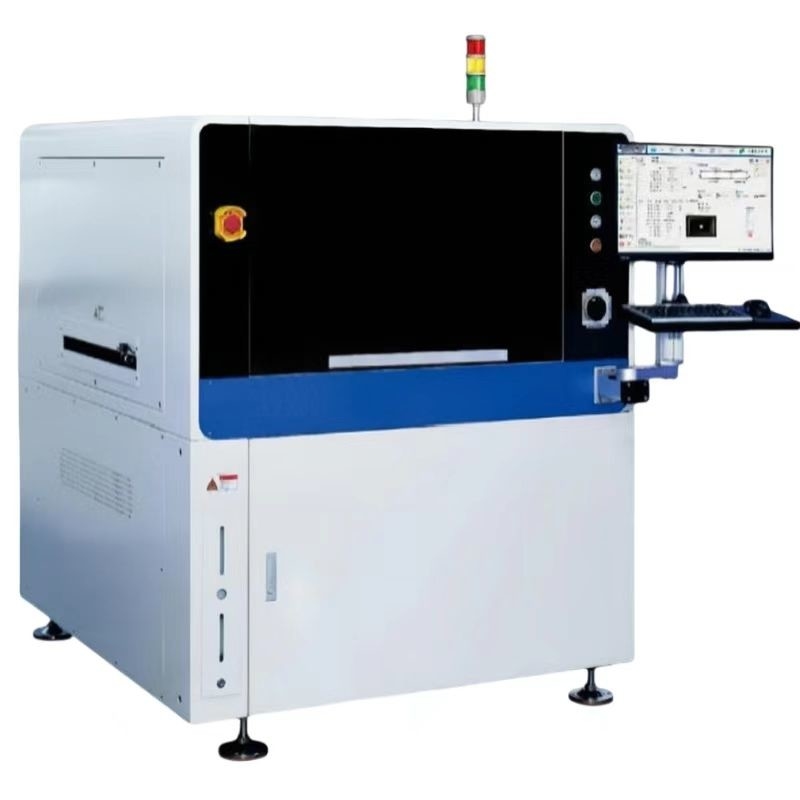

पूरी तरह से स्वचालित पीसीबी सोल्डर पेस्ट प्रिंटर
| मशीन प्रदर्शन | |
| स्थिति सटीकता दोहराएं | ±12.5um@6o CPK≥2.0 |
| मुद्रण सटीकता | ±22um@6o CPK≥2.0 |
| एनसीपी-सीटी ((सफाई और मुद्रण को छोड़कर) | <7.5 सेकंड |
| एचसीपी-सीटी ((सफाई और मुद्रण सहित) | 19s/pCs |
| प्रक्रिया सीटी | 5 मिनट |
| स्थानांतरण सीटी | 3 मिनट |
| सब्सट्रेट प्रसंस्करण पितारामेटर | |
| बोर्ड का अधिकतम आकार | 510*510 मिमी |
| बोर्ड का न्यूनतम आकार | 50*50 मिमी |
| बोर्ड की मोटाई | 0.4~6 मिमी |
| कैमरा मैकेनिकल रेंज | 510*510 मिमी |
| बोर्ड का अधिकतम भार | 5 किलो |
| बोर्ड के किनारों का रिक्त स्थान | 2.5 मिमी |
| बोर्ड की ऊंचाई | 23 मिमी |
| परिवहन गति | 900±40 मिमी |
| (अधिकतम) परिवहन गति | खंडित नियंत्रण,1500mm/s ((Max) |
| परिवहन दिशा | एक चरण |
|
ट्रांसमिशन दिशा |
बाएँ से दाएँ |
| दाएं से बाएं | |
| अंदर और बाहर एक ही | |
|
समर्थन प्रणाली |
65 मिमी) चुंबकीय पिन |
| (65 मिमी) समर्थन ब्लॉक | |
| मैनुअल ऊपर-नीचे तालिका | |
|
बोर्ड क्लैंप |
मैनुअल घुमावदार ऊपरी टैबलेट |
| साइड डम्पिंग | |
| अवशोषण कार्य | |
| मुद्रण पैरामीटर | |
| मुद्रण गति | 10~200 मिमी/सेक |
| मुद्रण दबाव | 0.5~20 किलोग्राम |
| मुद्रण मोड | एक/दो बार |
| क्वेगी प्रकार | रबर/स्क्वीजी ब्लेड (कोण 45/55/60) |
| स्न्याप ऑफ | 0~20 मिमी |
| स्नैप-स्पीड | 0~20 मिमी/सेक |
| टेम्पलेट फ़्रेम का आकार | 470*370mm~737*737mm |
| इस्पात जाल की स्थिति निर्धारित करने की विधि | स्वचालित Y-दिशा पोजिशनिंग (मैनुअल मुआवजा समायोजन के साथ संगत) |
| सफाई पैरामीटर | |
| सफाई प्रणाली | सूखी, गीली वैक्यूम तीन मोड |
| उच्च गति से सफाई | बुनाई की सफाई |
| सफाई प्रणाली | साइड स्प्रे प्रकार |
| सफाई स्ट्रोक | स्वचालित उत्पादन |
| सफाई की स्थिति | बाद की सफाई |
| सफाई की गति | 10-200 मिमी/सेक |
| सफाई तरल पदार्थ की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
| सफाई कागज की खपत | स्वतः और मैन्युअल रूप से समायोज्य |
| दृष्टि पैरामीटर | |
| सीसीडी एफओवी | 10*8 मिमी |
| कैमरा प्रकार | 130 हजार सीसीडी डिजिटल कैमरा |
| कैमरा प्रणाली | लॉक अप/डाउन ऑप्टिक्स संरचना |
| कैमरा चक्र समय | 300 एमएस |
|
विश्वासपात्र चिह्न के प्रकार |
मानक विश्वस्त चिह्न का आकार |
| गोल, वर्ग, हीरा, क्रॉस | |
| पैड और प्रोफाइल | |
| चिह्न का आकार | 0.3-6 मिमी |
| चिह्न संख्या | अधिकतम: 4 पीसी |
| दूर रहो नंबर | अधिकतम: 1 पीसी |
